CAD快速看图如何连续测量？查看分段长度？

2024-04-01 12:00:23

CAD快速看图的连续测量可以直接测量直线的长度、弧线的长度、直线和弧线混杂的线段长度，并且还可以查看分段长度。请看攻略：

一、连续测量步骤

01

用CAD快速看图打开图纸。这里以测量一段路缘石的长度为例。
02

点击VIP按钮的“连续测量”功能，或者右键菜单里的“连续测量”，或者在英文输入状态下的字母“L”键，都可以激活这个功能。
03

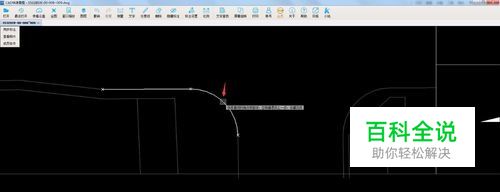

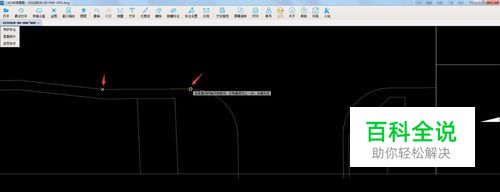

根据鼠标旁边的提示，遇到直线点击直线的2个端点，此时鼠标会捕捉到端点，变为黄色小方块。遇到弧线，点击弧线本身，鼠标会变成白色小方块。
04

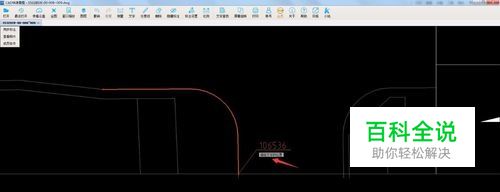

测量完毕后，点击右键结束，此时软件会计算出长度，并且要求你选择结果放置的位置，此时移动鼠标选择合适的位置，按鼠标左键放置。

二、查看分段长度

01

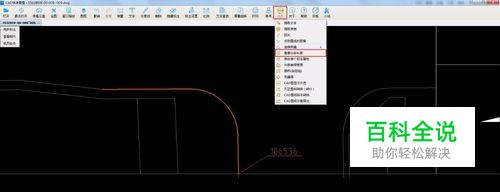

连续测量完毕后，我们得到线段的整体长度。要想查看分段长度，请点击VIP按钮中的“查看分段长度”功能。
02

按照鼠标旁边的提示，左键选择刚才的连续测量的数字，就可以看到3段的分段长度。是不是很方便呢。
