如何制作网线
以下步骤是制作普通以太网 5 类线（通常称为 5 类网线）的指南。在示例中我们将制作一条超 5 类跳接网线，但此处介绍的方法适用于制作任何类型的网线。
步骤
- 01

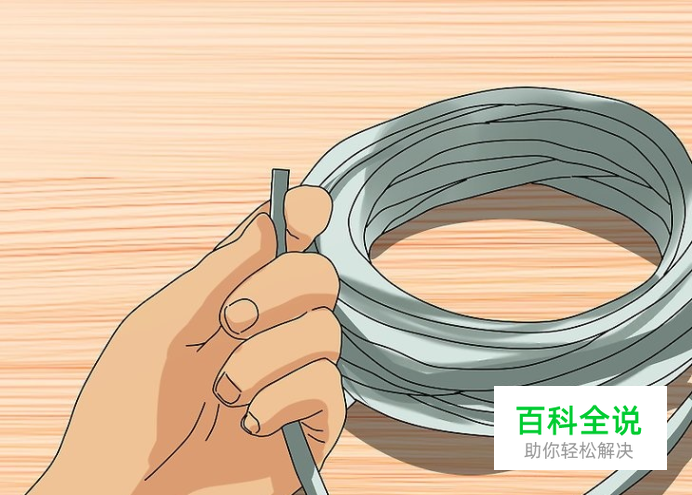

根据需要剪取一段长度适中的网线线缆，并留出稍许余地用于制作接头。如要加保护罩，则请先加保护罩再去掉线缆套管，并使保护罩朝向正确。
- 02

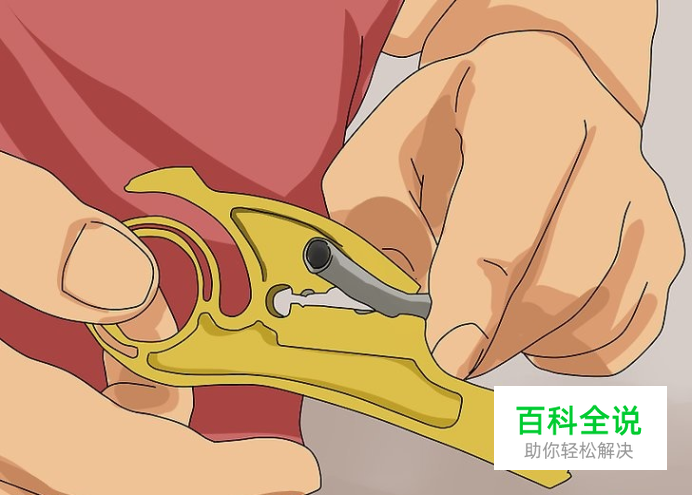

仔细剪除线缆的外皮。去皮时请务必谨慎操作，切勿夹或切伤内部铜线。有一个较好的方法是在离端口约三公分的位置，用剪刀或小刀沿线缆一侧纵向向外切开。这样可以降低剪伤内部铜线绝缘包层的风险。找到线缆内部与铜线并股的细线，如果无细线则就用内部铜线来褪除线缆的外皮，一只手抓住外皮，另一只手抓住铜线往一侧拉。剪掉褪下来的外皮，留下约 30 毫米长的双绞线组。可以看到 8 根线绞成了 4 对。每一对两根线中，一根为彩色，另一根为带有彩色细条纹的白线，细条纹的颜色与这一对线中的彩色线颜色相同，因此白线被称为迹线。
- 03
检查露出来的金属线是否有曝露内部铜丝的任何切伤、擦伤口。如果金属线的保护套有任何损坏，则需要切掉线头从第一步重新开始。曝露在外的金属线会导致串扰、信号差或根本就连接不上。所有网线的接头线都必须完好无损，这一点至关重要。
- 04
解开双绞线组，用手指捋平。导引线即使在接上水晶头之后仍可以剪除（参见“警告”）。为方便处理，请将金属线剪短，从水晶头底部起留 19 毫米长即可，并使所有线头长短一致。
- 05
根据设备规范排定线序。TIA 设定了两种规范，分别是 568A 和 568B。须根据所要连接的设备选择相应的规范。直通线用于连接位于两个不同层级的设备（例如集线器和 PC）。两个同类设备通常需要使用交叉线连接。二者之间的区别是直通线的两个接头都按 568B 规范连接。在以下示范中，我们将使用 568B 规范，按照说明也可以轻松制作 568A 规范的网线。 568B – 按以下顺序从左至右排列各颜色线组： 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕 568A - 从左至右： 白/绿 绿 白/橙 蓝 白/蓝 橙 白/棕 棕
- 06

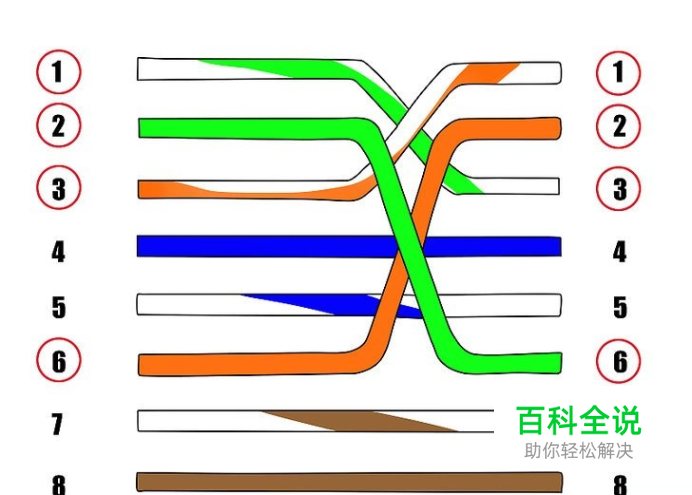

可以用编号顺序对调的口诀 1-2-3-6/3-6-1-2 来帮助记忆线组的位置交换。
- 07
用拇指和食指将所有线组压平。检查所有颜色的线组是否按正确顺序排列。将所有线组的端口处修剪齐平，使其从水晶头的底部起留 12.5 毫米，因为水晶头插进 8P8C 接头约深 3 毫米，意味着每根线就只剩 12.5 毫米的操作空间。如果留的线头长度大于 12.5 毫米，则可能会导致水晶头扭转松动，影响连接效果。请确保修剪后线头齐平、整洁，否则可能导致金属线在水晶头内接触不良，或者插入端口后接线错误。
- 08

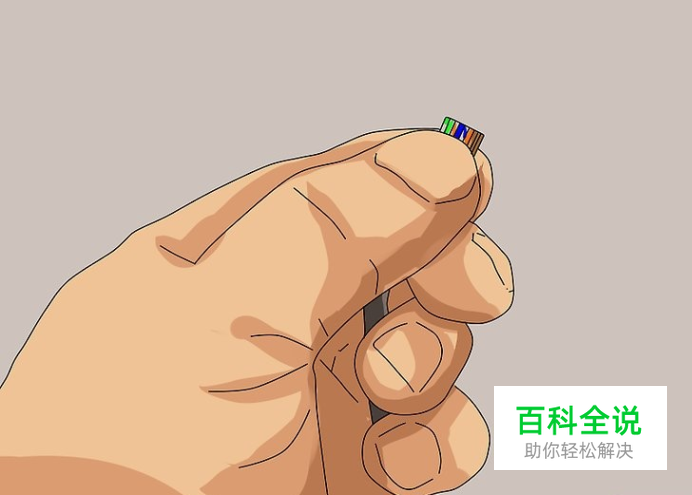

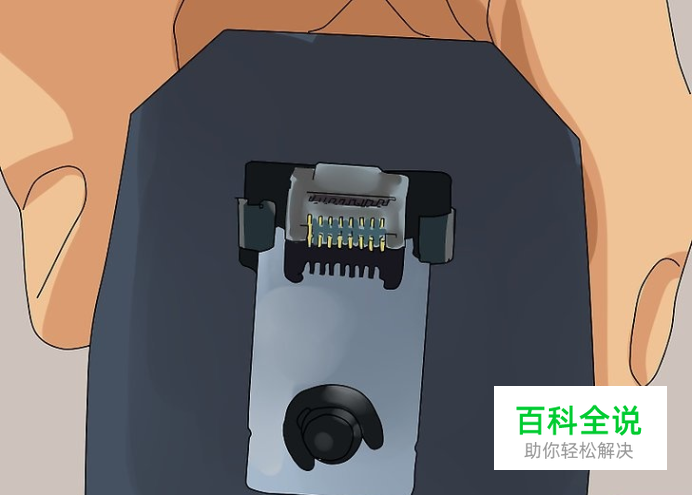

使线组按顺序保持平整，用插头顶部的平面将金属线压入 RJ-45 插头。如果从上往下观察水晶头，白/橙线应位于左侧。您可以凑近网络端口仔细观察，看水晶头插入端口后所有线头是否与插座内的接线颜色保持对应。应能在每个铜孔内观察到一条金属线，如右下图所示。将线组压入插头可能需要一些力气。金属线压入插头后网线外皮也应该套入水晶头约 6 毫米深，以便水晶头与细线紧固后帮助稳固线缆。可能需要延展线缆保护套到恰当的长度。在压实前请再次核实线序是否无误。
- 09
用压线钳夹紧水晶头上的网线。用力挤压压线钳手柄。挤压时应能听到咯吱声。完成紧固后，手柄会回复到初始状态。为了确保所有线针都紧固妥当，有些人会重复此步骤反复挤压。
- 10
重复上述所有步骤，在网线的另一端接好水晶头。另一端的接线方式（568A 或 568B）需要根据所制作网线的类型来确定，即：直通线、反转线、交叉线（参见“小提示”）。
- 11

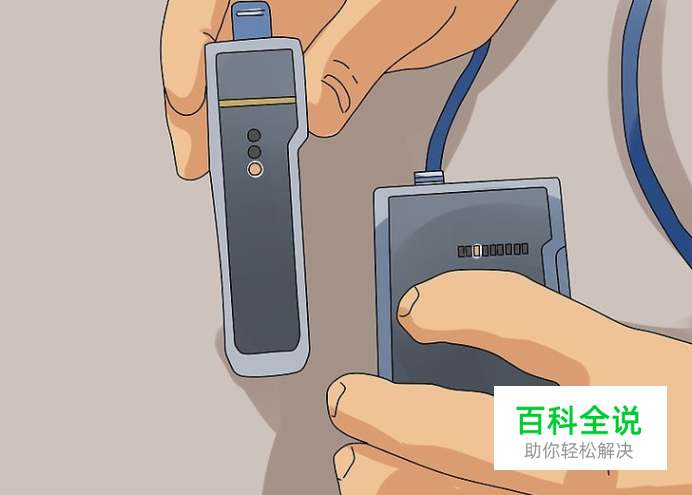

测试网线是否连接畅通。接线错误和不完整的网线可能造成网络故障。而且，随着以太网供电 (PoE) 的应用越来越普遍，短路的线组可能损坏计算机和电话系统设备，从而按正确顺序接线至关重要。使用简单的网线测试器可能快速验证网线是否通畅。如果手头没有网线测试器，则可以采取针对针方式测试连通性。
你需要准备
- 01
压线钳 – 这是是网线制作过程中最基本、最重要的工具。如果没有合格的压线钳，则无法保障网线连接效果。劣质压线钳很难或几乎不能使线路之间紧密接触。一些质量较好的压线钳还配有棘轮紧闭控制装置用于准确夹紧。塑料材质的压线钳关节处可能较松散，压线效果不佳；金属材质的压线钳效果更好，使用也更普遍。 测试器（可选）- 尽管不是制作网线的必备工具，但拥有一个优质的网线测试器，可以防止和解决网线连接中的配置与安装问题。大多数测试器由两个盒子组成（信号发射器与接收器），分别连接网线的两端。发射器盒子通过沿每个单独的线路发送测试脉冲来测试线缆，如线路通畅则接收盒上对应的 LED 灯就会亮起。大多数测试器会显示结果为“合格”。为什么需要测试网线呢？这是因为即使网线有轻微损坏，它也无法正常工作，会造成数据包丢失和硬件数据崩溃。 RJ45 接头 – 请确保所用的 RJ45 接头与您要使用的网线类型相匹配（单心线/双绞线），因为针对多股线或单心线，各种接头提供了不同类型的穿线槽。注意：如果在电气商店购买 RJ45 接头，他们可能会问您需要“单心”、“双绞”还是“扁平”类。“扁平”指的是老式扁平“亮银”色线缆，用于 10Base-T 网络布线，在新式以太网布线中不再使用此类线。 散装网线 – 可以在计算机商店、电气商店和便利店买到散装网线。可以使用 5 类、超 5 类和 6 类网线，根据您的需要而定。对于 15 米以下的长度，建议使用双绞/编织网线。对于 15 米以上的长度，建议使用单心网线。 有两种类型的电缆（单心和双绞线），应根据网线所使用的环境和方式来决定选择哪一种。参见上文关于天花板隔层电缆的警告内容。双绞线是工作站接转线的最佳选择，因为它柔软灵活，可随意弯曲而不会损坏接头，但缺点是易受潮。单心线 适用于配线柜或一般不需要经常移动的接转线，因为它的接头在弯折时更易破损。破损的接头可能产生“回声”，干扰局域网连接信号、影响连接速度和可靠性。 保护罩（可选，但推荐使用）。可在长距离布线中保护网线、改善外观。保护罩是一个模铸的塑料部件，当网线需要穿墙或穿过线管时，可在遇到阻碍时提供保护。另外当网线被拉伸时可缓解拉力，从而使接头更难被拉断。 直边剪线钳。您可能会发现锯齿铁剪非常实用。请使用平口工具，因此不要使用斜口钳。很多压线钳本身就自带了直边剪切工具。 导线器 – 导线器是一盘金属或塑料材质的导引线。它拥有一定的强度，在向前推动时不会变形或弯折，同时又拥有一定的柔韧性，可以绕过角落和弯道。导线器在布线时是一个重要工具。推荐使用的环境包括：线管，穿墙，沿结构梁或支架穿行，穿过管道，天花板隔层电缆，吊顶，以及其他无法用手穿行电缆的任何环境中。
