怎样在CAD中标注直径符号

我们在CAD作图时，往往需要将图形打印出来给别人使用，为了能看懂图纸，就需要进行一些必要的尺寸标注。这篇入门级的，能给初学者带来一些帮助。

操作方法

  • 01

    打开CAD软件，在窗口中画一个简单（示范图）的待标注图形

  • 02

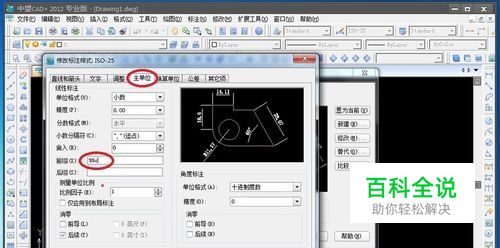

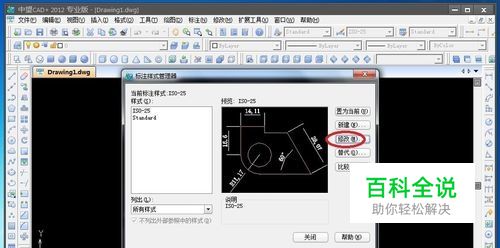

    第二步是关键，输入快捷键D，打开标注样式管理器，再点击修改（画红圈），接着点击主单位，在前缀后面的对话栏中输入：%%C(直径），%%D（角度），%%P(正负）。

  • 03

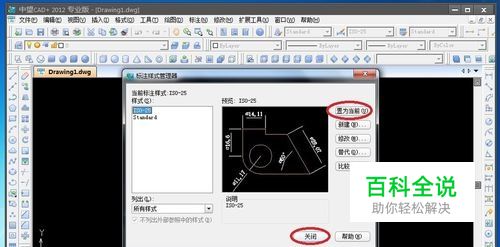

    确定之后返回标注样式管理器，为了使我们的设置有效，需要再点击置为当前，最后关闭对话框。

  • 04

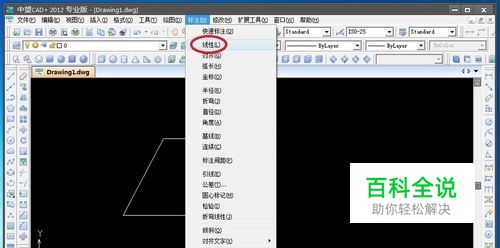

    然后在返回的软件界面中选择标注，在下拉列表中选择线性。

  • 05

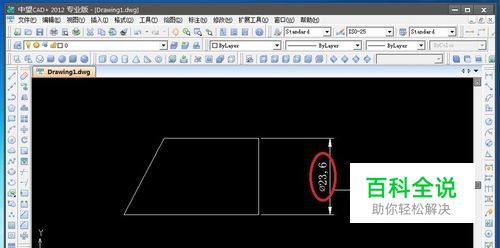

    选择需要标注部位的两个端点，即可标注出完美的直径符号。
