CAD如何标注直径符号
在编辑CAD的时候,需要标注直径符号,那么如何标注呢?下面就给大家讲解CAD标注直径符号的具体步骤
操作方法
- 01
打开CAD,然后画一个待标注图形,如图所示
- 02

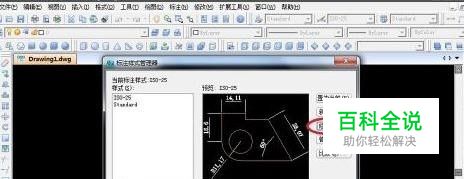

快捷键D,打开标注样式管理器,点击右边的“修改”,如图所示
- 03

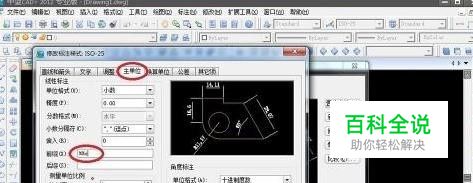

弹出的窗口中点击“主单位”,在前缀后面的对话栏中输入:%%C(直径),%%D(角度),%%P(正负)
- 04

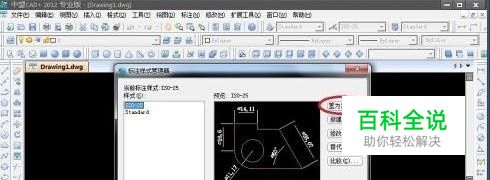

返回点击“置为当前”,如图所示
- 05

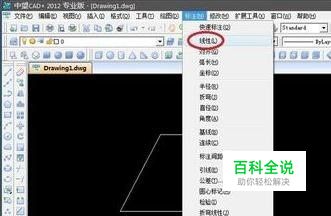

然后返回主界面,点击“标注”→“线性”
- 06

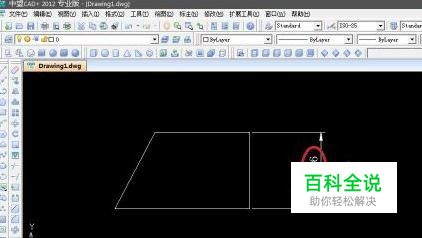

然后选择需要标注部位的两个端点,这样就可标注出完美的直径符号了
