CAD直径符号标注

不是所有的直径都是标注在圆上，有时候我们要在不同图案上标注直径！

操作方法

  • 01

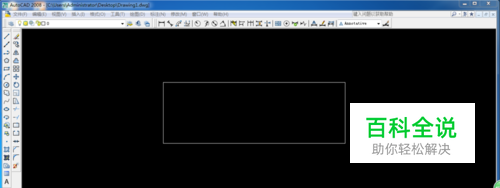

    打开cad选择线性标注！

  • 02

    选中要标注的图形，先不要按确定

  • 03

    右击鼠标选择多行文字，出现下图！

  • 04

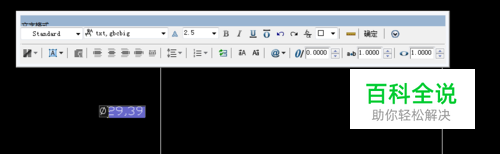

    在数字前面输入%%C，这时cad会自动转换为直径符号

  • 05

    点击确定，标注成功，是不是很简单！
