CAD如何设置图层

操作方法

  • 01

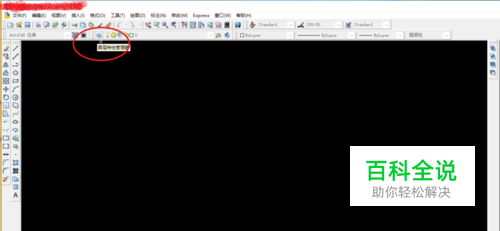

    第一步 打开CAD软件，设置调用好基础数据后，我们这里选择下面图片上的图层特性管理器。另外我说一点，这里我们使用的是2007版本的cad每个版本大体一致。

  • 02

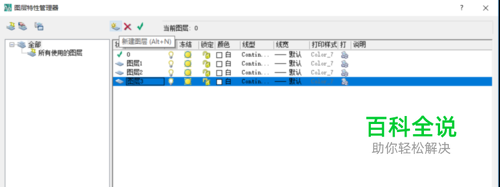

    第二步 打开后我们找到图中所示的一个绿色的勾勾，点击即可添加图层，我们根据自己所需要的图层数量先添加好多个图层。

  • 03

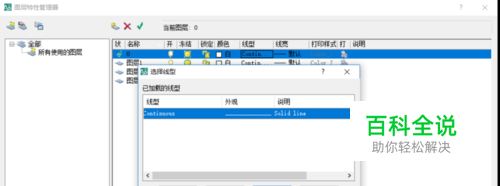

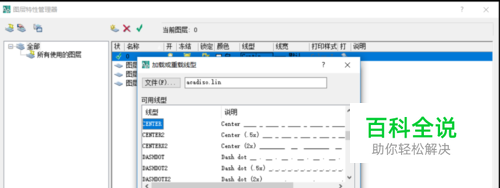

    第三步 对每一种图层进行设置，颜色点击后有多种颜色可供选择，线型点击后选择加载可以添加不同的线型，根据实际图纸来选择。

  • 04

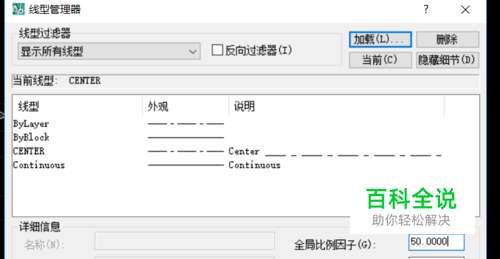

    第四步 加载过后的线型记住还需要重新选择一遍才可以添加上，每个图层编辑好之后就可以点击确定了，在之后我们在界面上每次画的时候选择不同图层即可。

  • 05

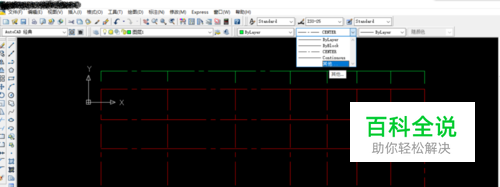

    第五步 需要点划线的朋友，在遇到画出的线的比例不容易识别时，我们按照下图位置点击进去编辑，调整线的比例大小即可。
