AutoCAD怎么建立和设置图层

我们在用CAD画图时，建立不同图层对我们画图更加方便，今天教你怎么建立和设置图层

操作方法

  • 01

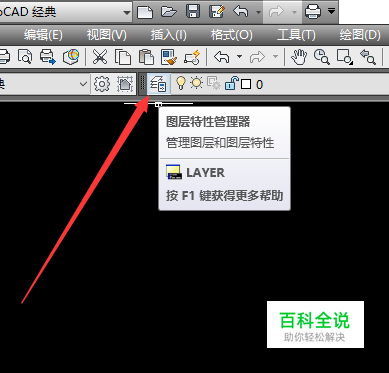

    首先我们点击上端的【图层特性管理器】图标

  • 02

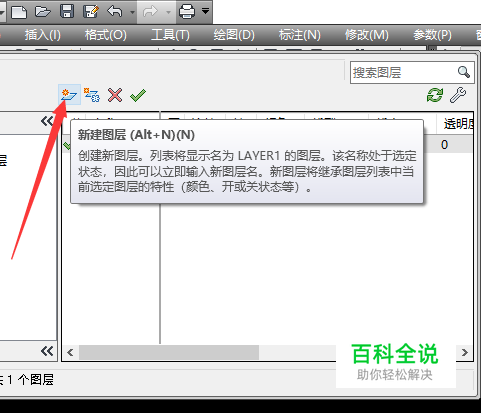

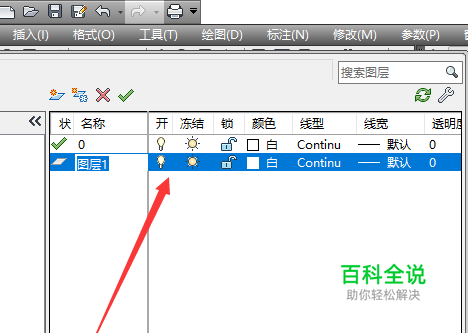

    在弹出的窗口点击【新建图层】，点击后窗口会多了一条长方形蓝色条框，我们要在按照自己要求上面设置图层的属性

  • 03

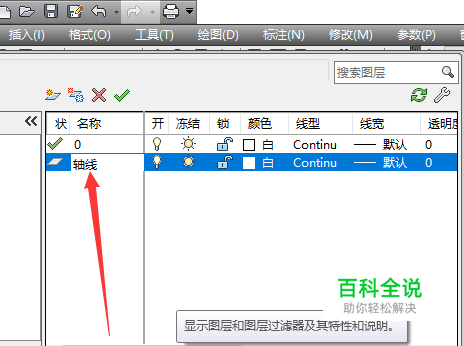

    第一步点击【图层1】，根据方便自己理解的原则设置新的名字。比如说这图层我是用来画轴线的，我把名字设为【轴线】

  • 04

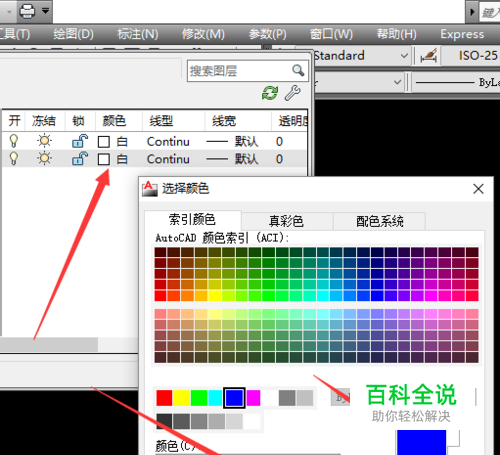

    第二步点击颜色下的【白】，在弹出的窗口点击选择新颜色，以后点击【确定】。新颜色就设置完成了。建议不同图层设置不同颜色，方便区分

  • 05

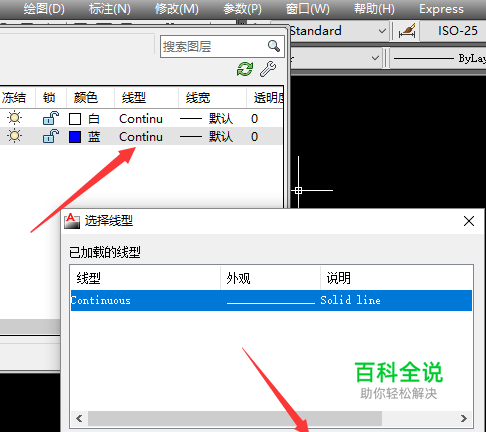

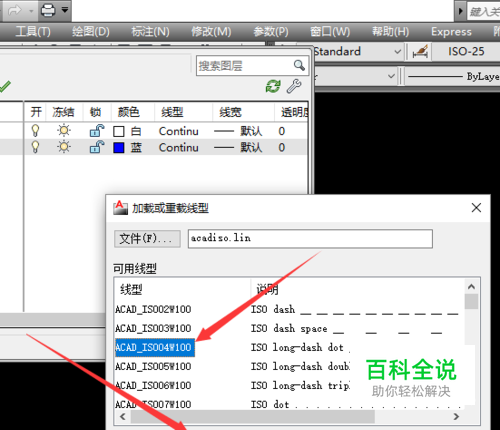

    第三步先点击线型下的【continuous】，在弹出的窗口点击【加载】，从里面选择适合的线型，再点击确定

  • 06

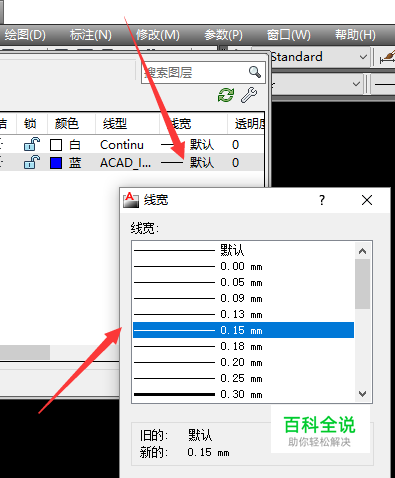

    第四步点击线宽下的【默认】，选择你需要的线条宽度。注意，你在CAD画图的时候所有线条显示的宽度都是一样的，只有你打印出来才可以看到你设置线条的宽度

  • 07

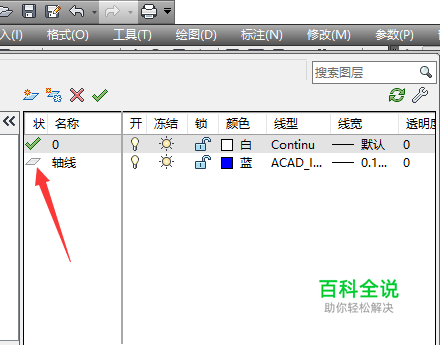

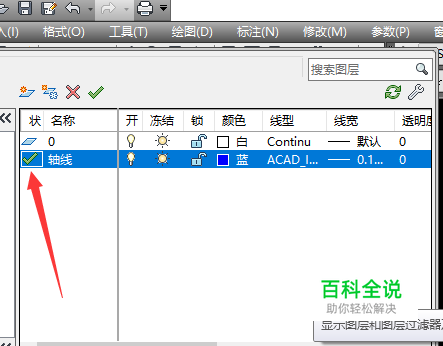

    以上步骤全部搞定后，双击该图层名称前的小方框，把它设置为当前图层，这样你画的线条就是你刚才设置的属性了
