波形图用于显示测量值为均匀采集的一条或多条曲线。波形图仅绘制单值函数，即在= f()中，各点沿x轴均匀分布。例如一个随时间变化的波形。波形图可显示包含任意个数据点的曲线。波形图接收多种数据类型，从而最大程度地降低了数据在显示为图形前进行类型转换的工作量。

单条曲线

01

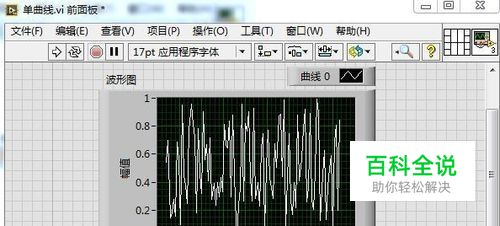

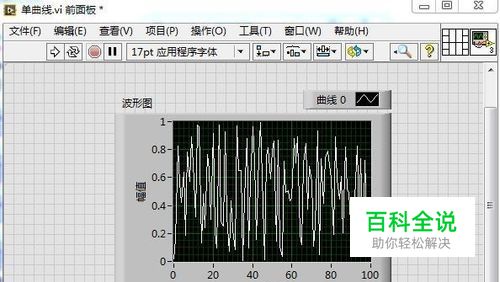

波形图接收多种数据类型以显示单条曲线。对于一个数值数组，其中每个数据被视为图形中的点，默认x 0=0开始△x=1为增量递增x索引。
02

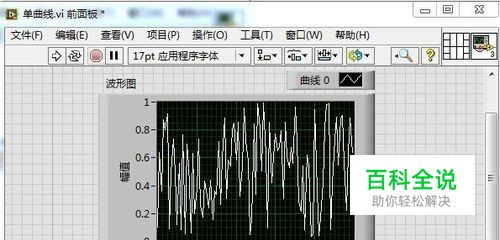

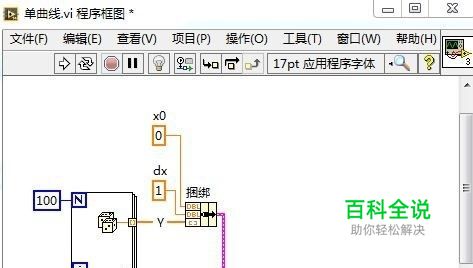

波形图接受包含初始x值、△x及y数据数组的簇。波形图也接收波形数据类型，该类型包含了波形的数据、起始时间和时间间隔(△t)。

多条曲线

01

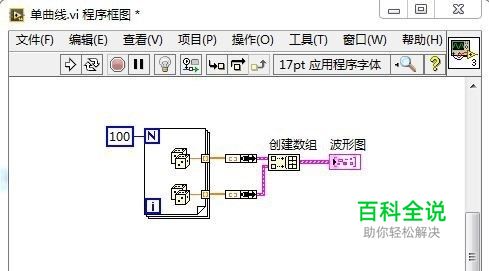

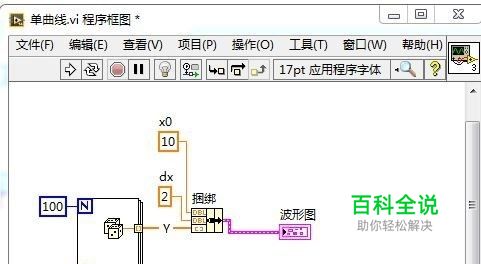

波形图接收包含了值、△值和数据数组的簇数组。这种数据类型为多曲线波形图所常用，可指定唯一的起始点和每条曲线的x标尺增量。
02

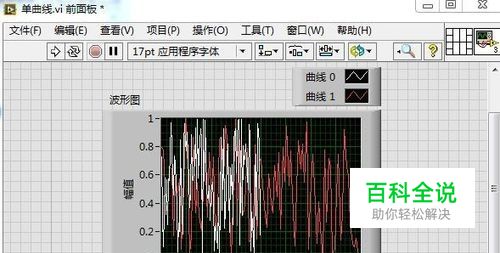

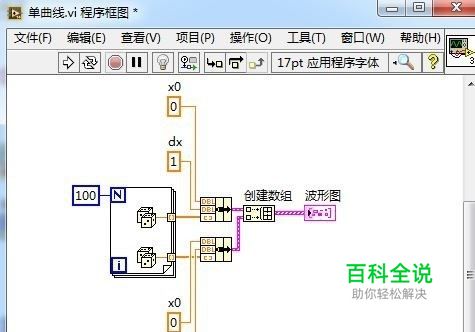

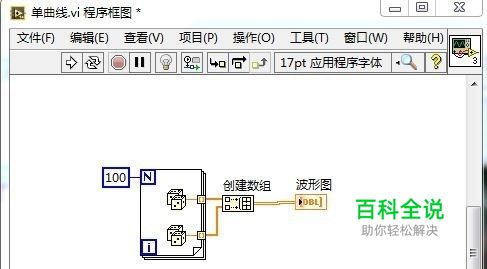

二维数组构成的多条曲线；
03

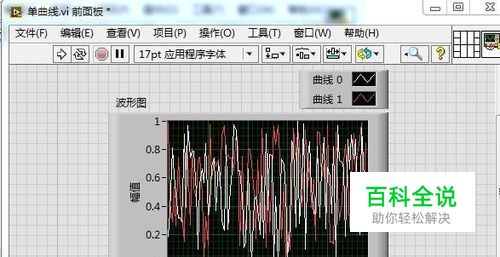

簇数组构成的多条曲线；
04

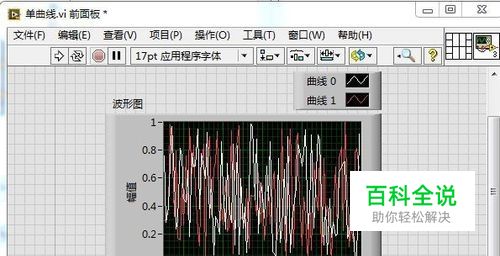

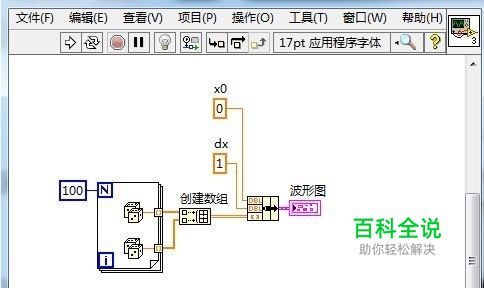

修改多条曲线的dx和x0，然后组成簇数组，再构成多条曲线；
05

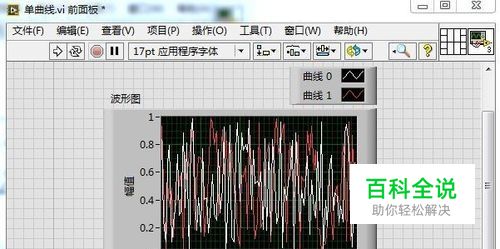

多条曲线一起修改dx和x0;
