UG运动仿真滑动副使用方法
滑动副在UG仿真中的使用方法，它只能在Z轴正方向或者反方向进行运动，下面通过一个模型来讲解滑动副使用方法。
操作方法
- 01

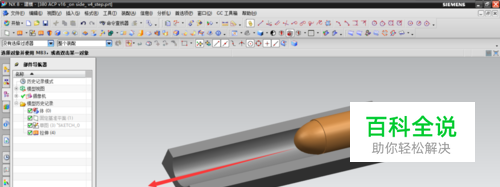

打开这样的一个模型，一颗子弹在枪管中的运动轨迹，在这里我们看成他是滑动运动。
- 02

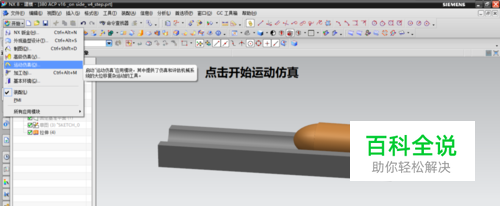

点击开始--运动仿真进入仿真界面
- 03

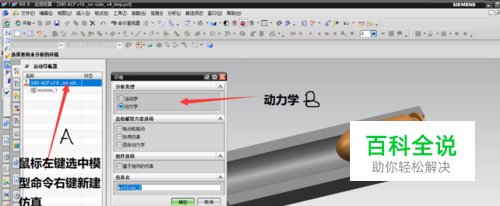

鼠标左键点到模型文件名称使之高亮后，在右键新建仿真--动力学--确定
- 04

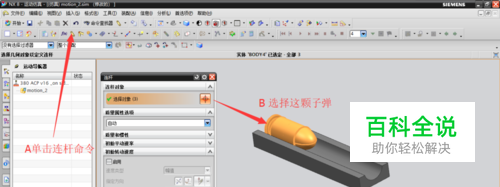

单击连杆命令--选择这个子弹为连杆--单击确定
- 05
单击运动副命令--选择滑动副--选择连杆1（也就是这个子弹）-原点就是子弹底部圆心位置--矢量垂直子弹底部但是要指向子弹滑出的方向。设置完成点击驱动
- 06

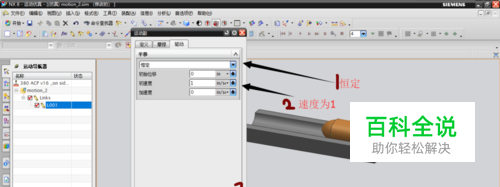

单击驱动--选择恒定--初始速度为1--确定
- 07

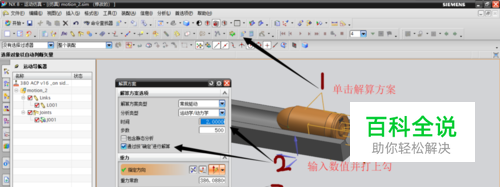

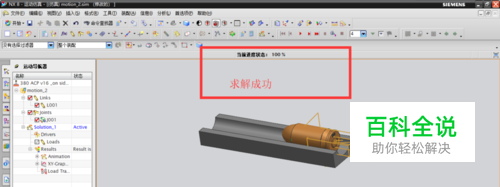

单击解算方案--时间输入2--步数为500--在单击确定进行解算打上对勾-单击确定进行求解。百分百求解成功
- 08

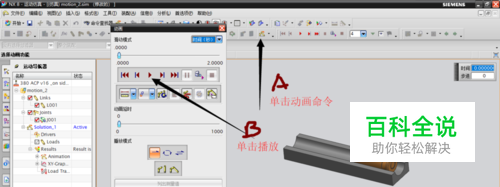

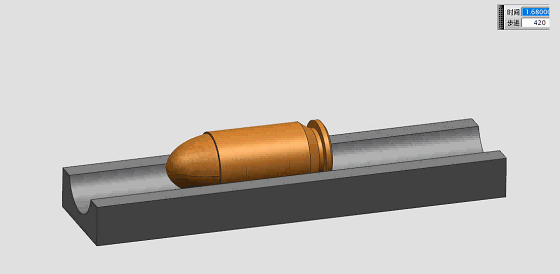

单击动画按钮--单击播放进行仿真演示，如图
- 09

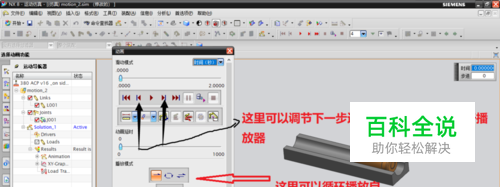

播放命令这里可以快进或者后退，也可以进行循环播放或者往返播放，自己可以试下。类似于我们的视频播放器一样。
