怎么在NX10.0下创建齿轮齿条副运动仿真
在NX10.0下创建齿轮齿条副运动仿真需要由一个齿轮和一个齿条组成的啮合运动副，它需要事先将每个构件设定好普通的运动副，再通过齿轮与齿条副的设置来完成一定的传动运动。在UG10.0模拟的运动仿真中，把齿轮设为旋转副，把齿条设为滑动副，然后再为其添加齿轮齿条副将其联系在一起；
操作方法
- 01

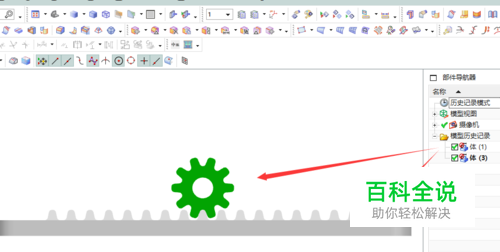

先用NX10.0创建一个齿轮和一个齿条，其为模式为装配状态；（把齿轮与齿条装配在一起）
- 02

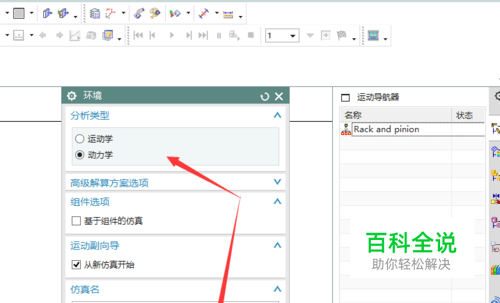

新建一例运动仿真（这是创建运动仿真机构的必备步骤，无论是创建今天所讲解的齿轮齿条运动副，还是创建其它，都必须创建运动仿真）
- 03

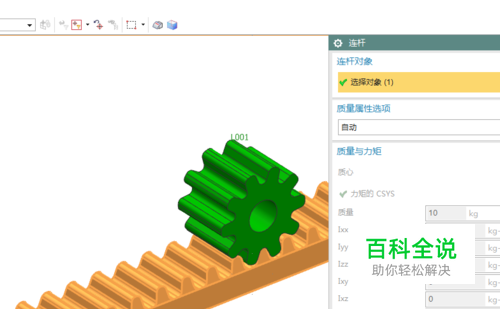

创建连杆，默认的零件不能创建添加运动副，需要通过把齿轮与齿条创建成连杆1和连杆2；
- 04

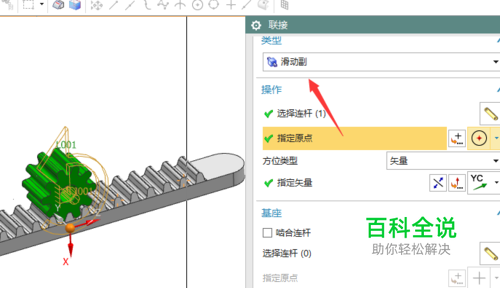

创建运动副，齿轮齿条副的运动状态为齿轮旋转，齿条滑动，需要依次创建旋转副和滑动副；
- 05

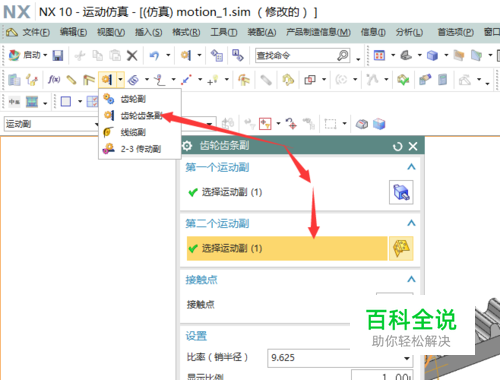

与常规的机构仿真不同，齿轮齿条副在创建完连杆后，还需要添加其齿轮齿条副；
- 06

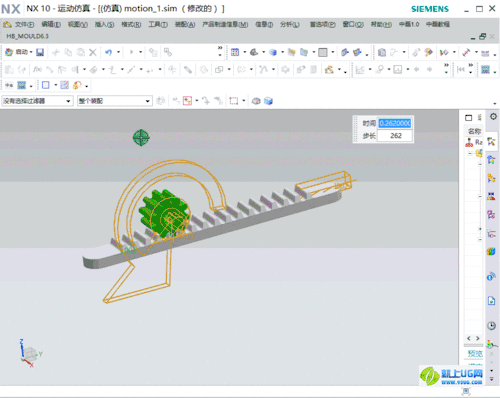

通过解算方案－求解－动画这一系列的步骤，在UG10.0软件下创建出来的齿轮齿条副如下图模拟运动结果；
