inventor工程图中如何添加剖面线
在inventor工程图中，自动生成的剖面线有时候并不能完全满足需求，那么如何添加自己想要的剖面线呢，接下来就对这个过程进行介绍。
操作方法
- 01

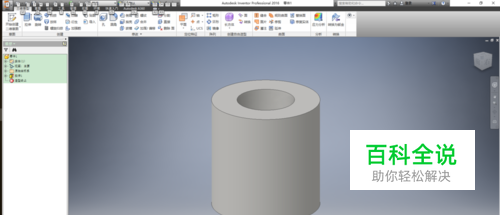

首先，本次经验以一个简单的环柱体为例进行讲解，如图所示。
- 02

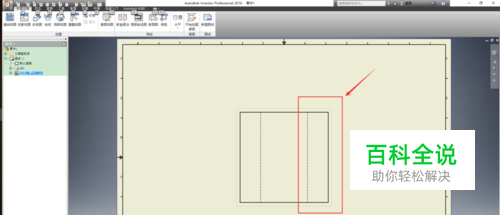

创建一个工程视图，并加载相关的基础视图，得到如图所示的视图，我们会发现，红框区域未出现我们想要的剖视图
- 03

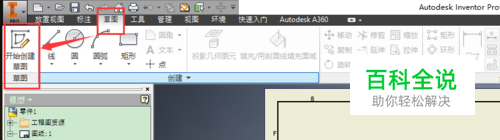

此时，我们首先做的就是画一个长方形。点击最上侧的草图，在点击创建草图
- 04

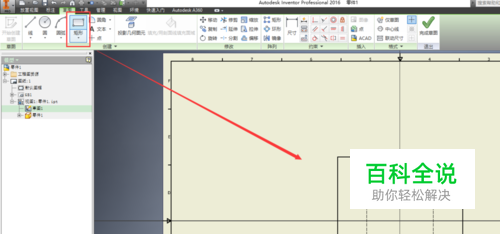

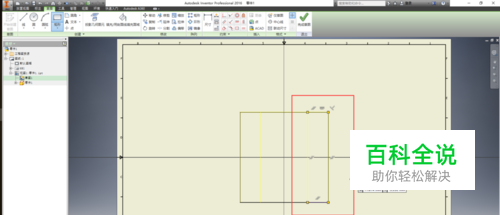

完成上部操作后，我们点击相应的绘图工具，绘制你想要的剖面图区域，在此例中为矩形。
- 05

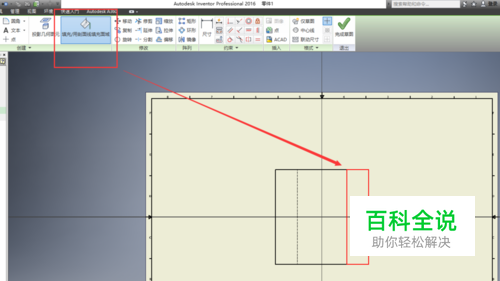

绘制好如图所示的矩形，并点击上侧的“填充/用剖面线填充面域”命令
- 06

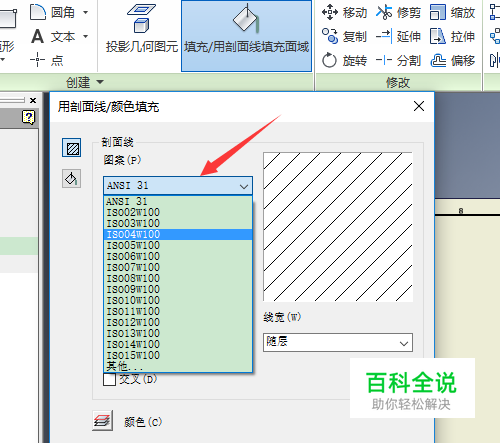

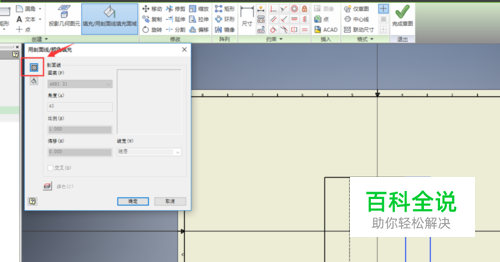

点击下图中红框内的图标选择你想要的剖面线，并设置相应的剖面线参数
- 07

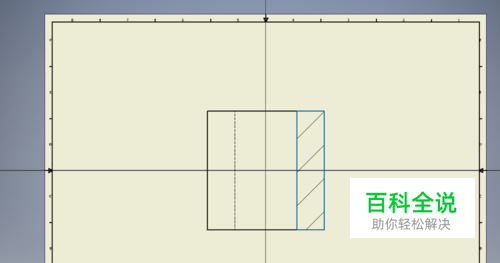

当顺利操作好上面的步骤后，点击确定，即完成了在inventor中绘制想要的剖面线目的。
