利用ArcGIS 10.2对地形图进行无缝拼接

本篇是介绍如何使用ArcGIS 10.2对地形图进行无缝拼接

操作方法

  • 01

    第一步，准备好已配准好的地形图和图幅框（矢量），两者坐标系要一致。

  • 02

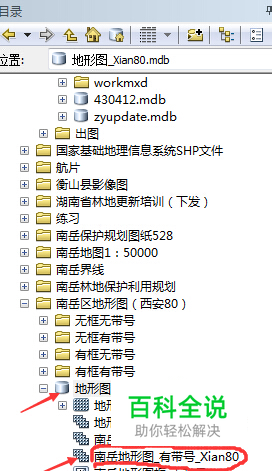

    第二步，在目录窗口中，新建地理数据库，再在地理数据库中新建一个镶嵌数据集。如下图：

  • 03

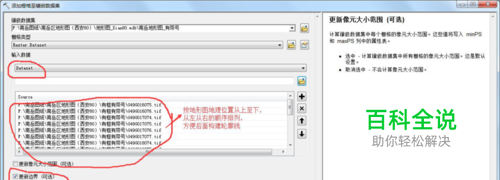

    第三步，在镶嵌数据集上，右键点击，添加栅格数据，如下图：

  • 04

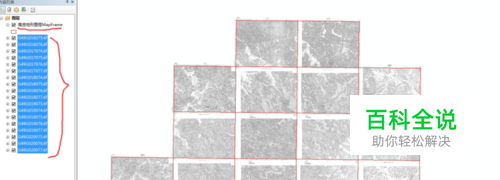

    添加后，效果如下：

  • 05

    右键打开镶嵌数据集中的属性表，名字已自动添加，如下：

  • 06

    第四步，右键打开矢量图幅框的属性，新建一个字段，命名为图幅号，然后打开编辑状态，为每一个图框添加实际的图幅号，务必与之前的各地形的名称一一对应。

  • 07

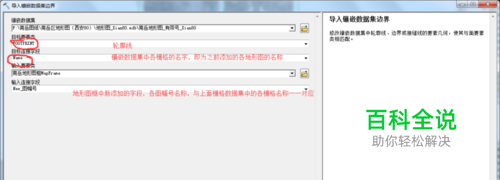

    第五步，在目录窗口中，右键点击镶嵌数据集，选择“修改”—“导入轮廓线与边界”，如下图：

  • 08

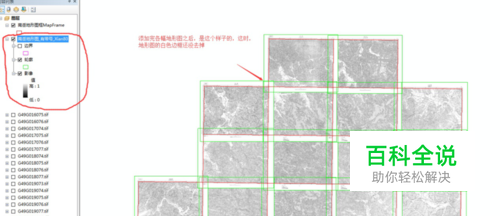

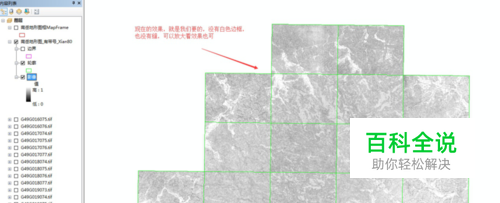

    导入边界之后的效果，如下图:

  • 09

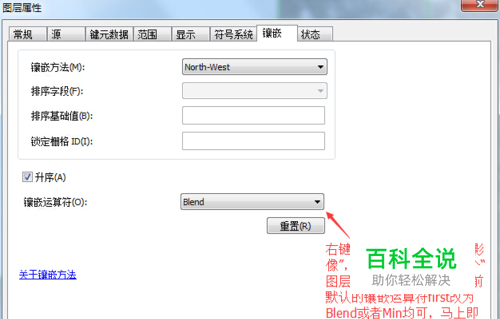

    第六步，在“内容列表”中的镶嵌数据集下的“影像”上右键点击，选择“属性”，按照如下图中进行设置。

  • 10

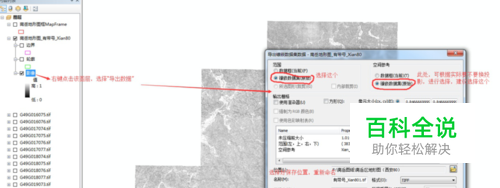

    第七步，右键点击镶嵌数据集“影像”，选择“导出数据”，按下图进行设置：

  • 11

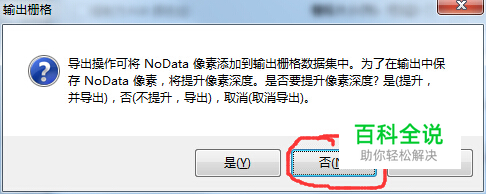

    弹出窗口，按如下设置：

  • 12

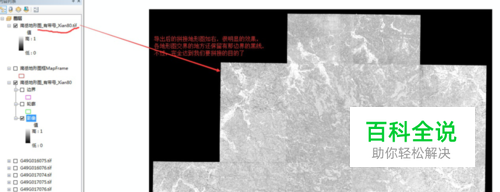

    最终拼接的地形图效果如下：
