solidworks制作拔模特征
在solidworks中拔模特征用的还是比较少，但是确实必须掌握的一个特征
操作方法
- 01

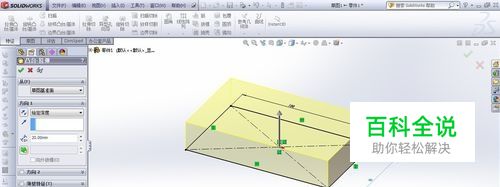

新建一个零件特征，选择“上视基准面”绘制一个100*60的长方形，退出草图，选择“拉伸凸台”拉伸高度20.0mm
- 02

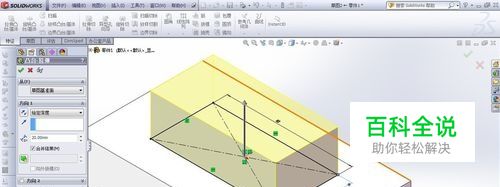

将拉伸好的凸台上基准面作为草图平面，绘制一个60*30的长方形，退出草图，选择“拉伸凸台”拉伸深度为20.0mm
- 03

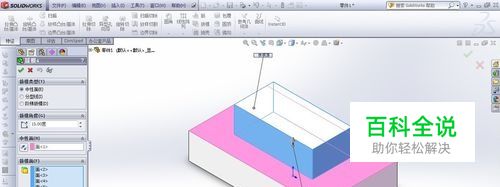

点击“拔模”特征，设置拔模角度15°、两个特征相交的面为中性面、第二个拉伸特征的四个面为拔模面
- 04

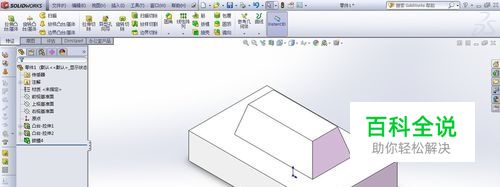

至此，一个拔模特征就完成了，最终效果如下图所示
