dwg格式文件如何保存导出清晰的jpg图片格式

2024-04-10 00:06:57

我们在用AutoCAD做完图后，文件经常需要打印，或者想在没有装CAD的设备上观看，这时如果能是JPG或其它高清的图片格式，我们就会觉得非常方便，下面小编告诉大家一种方法！

操作方法

01

首先，我们打开CAD文件， CAD文件的所有图形颜色都改为白色或者修改打印样式，这样打印出来后会是统一的黑色。
02

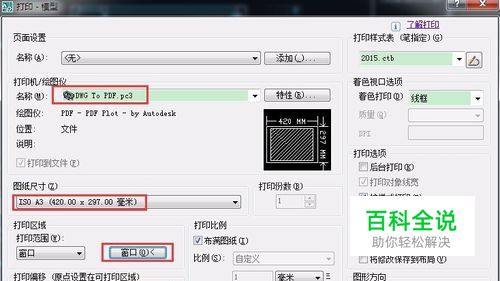

然后，找到“文件”菜单下的“打印”，下面我们进行打印设置，在打印机/绘图仪的“名称”中选择“DWG TO PDF.pc3”，图纸尺寸选择“ISO A3“(也可以选择其它比较大的尺寸，这个根据具体情况而定。)，打印范围选择“窗口”，然后可以在CAD文件窗口中拖出一个想要打印内容的范围窗口。具体设置如下图：
03

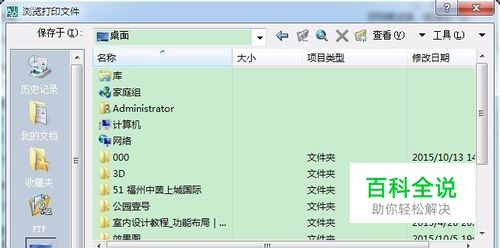

再然后保存到“桌面”，随意输入一个文件名，然后点击“保存”，保存格式为PDF格式。如下图：
04

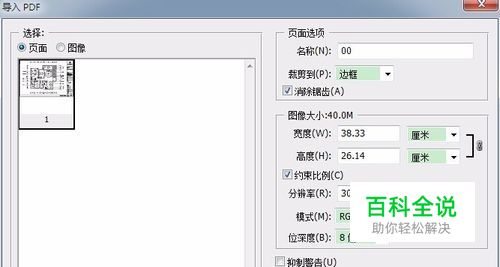

再然后，将保存的PDF格式文件，直接拖拽至PS中打开，然后就出现以下对话框，直接单击“确定”，如下图：
05

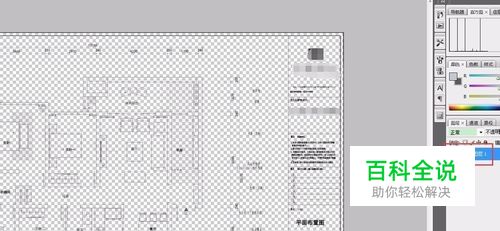

再然后，打开的文件背景是透明的，并且只有一个图层，如下图。接下来给文件加一个白色的背景。
06

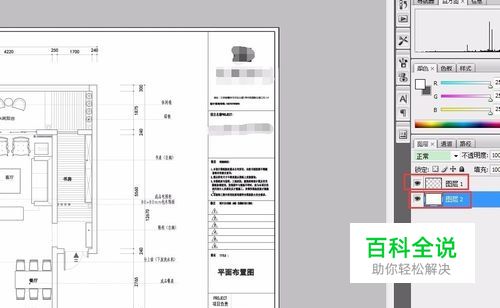

再然后，新建一个图层2，并将其拖拽至图层1的下边，填充白色，如下图：
07

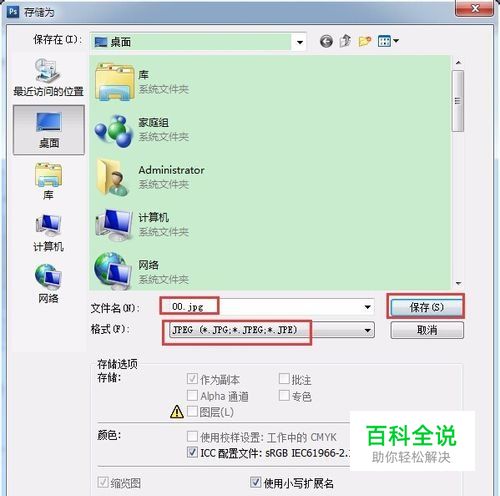

最后，我们把该文件另存为“jpg”格式的文件就可以了，如下图：
