cad如何进行快速标注

当用cad画的图比较复杂,如果一个一个的去标注,则会非常麻烦,但是cad功能强大,给我们提供了很大的便利。接下来,我将展示如何对图形进行快速标注。

操作方法

  • 01

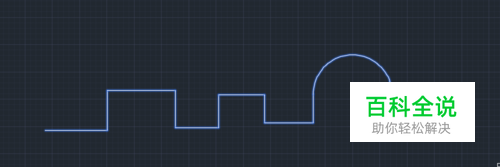

    首先,先画一个相对不那么复杂的图形简单讲一下。

  • 02

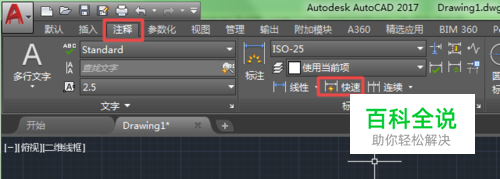

    在“注释”中点击“快速标注”。

  • 03

    系统提示“选择要标注的几何图形”,我们可以全部选中,并回车。

  • 04

    就会出现如图所示,叫我们选择尺寸线位置,或者其他,我们将尺寸线在某一处拉下来。

  • 05

    之后标注如图所示。

  • 06

    当然,快速标注可以选择其他类型标注,如选择快速标注后,选择要标注的图形回车,再根据系统提示,按b回车可以进行基线标注,如下图所示。

  • 07

    基线标注标注后需要通过标注样式管理器进行调节。
