cad教程之标注命令：[9]快速标注

快速标注可以一次将多个尺寸得出。

方法/步骤1

  • 01

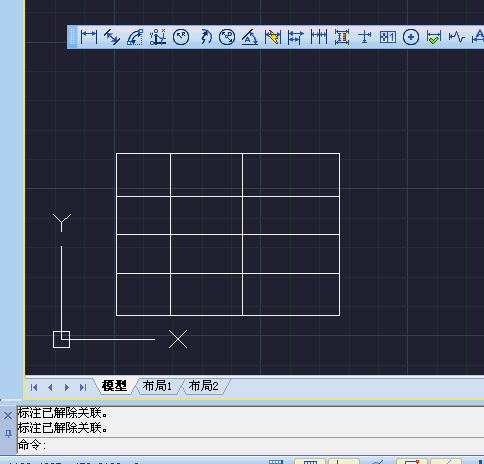

    点击快速标注命令，也可以点击标注下拉有个快速标注，或者也可以输入QD回车执行快读标注命令。

  • 02

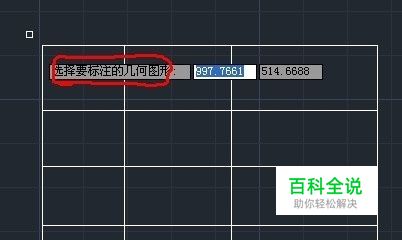

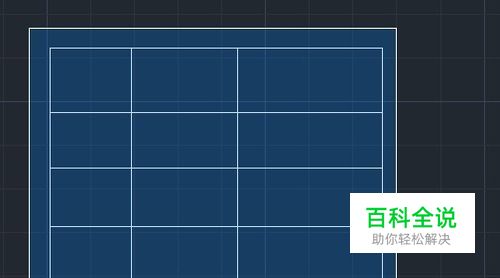

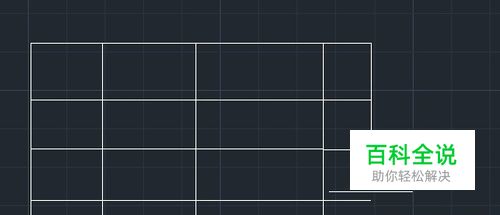

    如图示，如果一个一个标注各段线段尺寸，估计会时间长一点，如果用快速标注，会很快。 点击快速标注命令，然后框选图形回车移动鼠标，在任意一处点击确定尺寸的位置。

  • 03

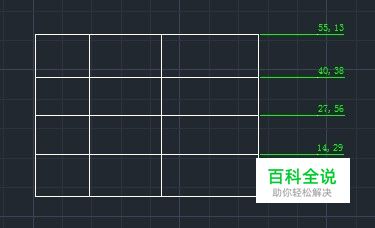

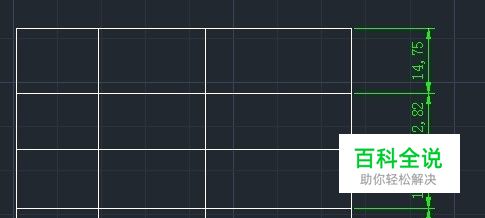

    在框选图形回车后提示栏出现：指定尺寸线位置或 [连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)] <连续> 输入C回车得到的是第一幅图结果 输入S回车得到的是第二幅图结果 输入B回车得到的是第三幅图结果 输入O回车得到的是第四幅图结果 半径和直径是相对于圆弧来标注的。 基准点是点击一点为零点位置，以零点为参照点标注坐标值。

  • 04

    以下是动态图，希望对你有帮助，祝您学习愉快！
