cad教程之标注命令：[3]弧长标注

弧长标注时标注弧线的长度的标注命令。

操作方法

  • 01

    点击弧长命令，也可以点击标注下拉有个弧长，或者也可以输入DAR回车执行弧长标注命令。

  • 02

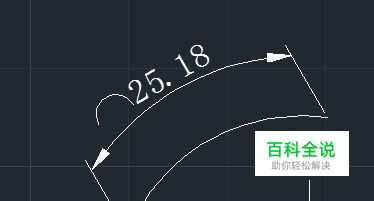

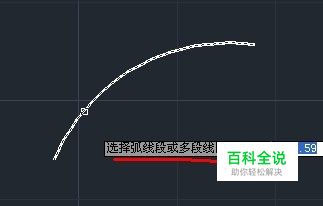

    点击弧长命令后，点击弧线拉动鼠标，将尺寸拉出来，鼠标点击确定弧长标注的位置。

  • 03

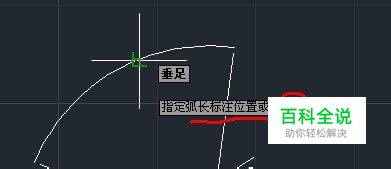

    在点击命令后，点击弧线后，输入栏出现提示：指定弧长标注位置或 [多行文字(M)/文字(T)/角度(A)/部分(P)/]:

  • 04

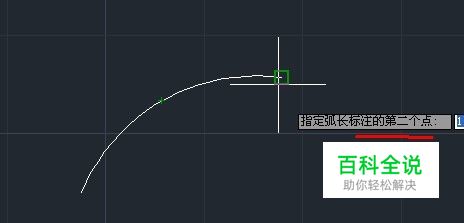

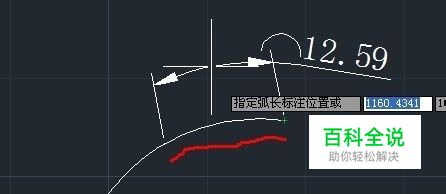

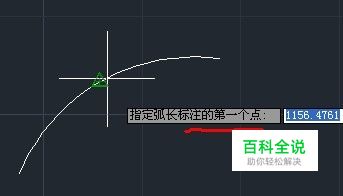

    多行文字M，文字T，角度A前面几节课都讲过了。 下面讲述部分P的应用。 在此时，输入P回车，鼠标可以在弧线上点击任意两处拉动鼠标得到一段弧的弧长。
