CAD中如何标注圆弧长度以及修改标注文字位置？

2024-04-05 13:21:15

CAD绘图中，有时为了需要，将会测量圆弧的实际长度，需要对其进行圆弧的标注。为了图形美观，往往需对标注的文字位置进行调整，其具体操作步骤如下：

操作方法

01

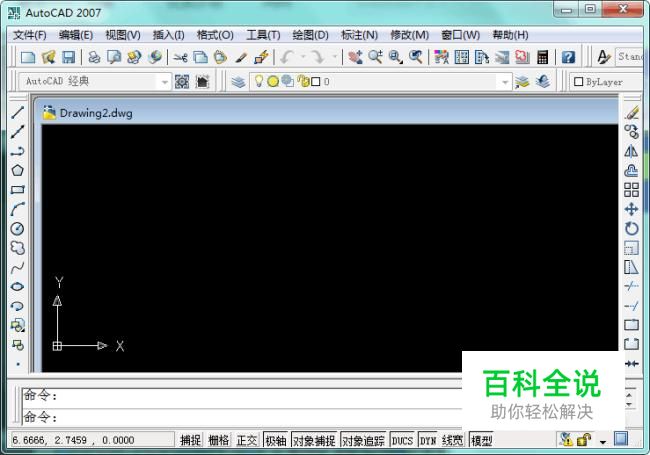

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

打开软件后，利用“圆弧”工具在绘图区域画出一条圆弧，然后在上方进行圆弧的标注，如图所示：
03

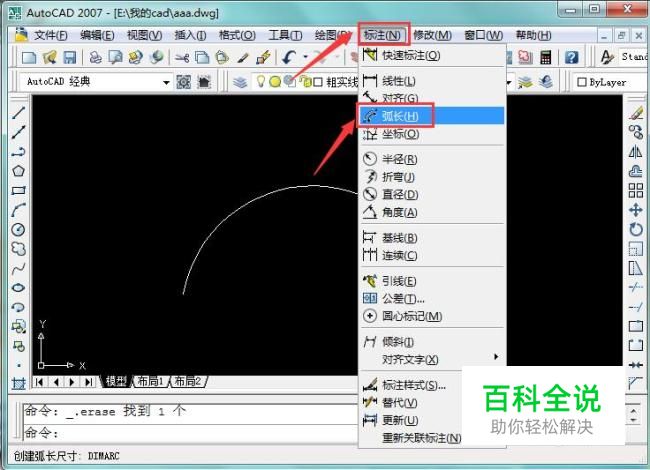

画好圆弧后，在上方找到“标注”选项，点击鼠标左键打开，在其子菜单中找到“弧长”选项，如图所示：
04

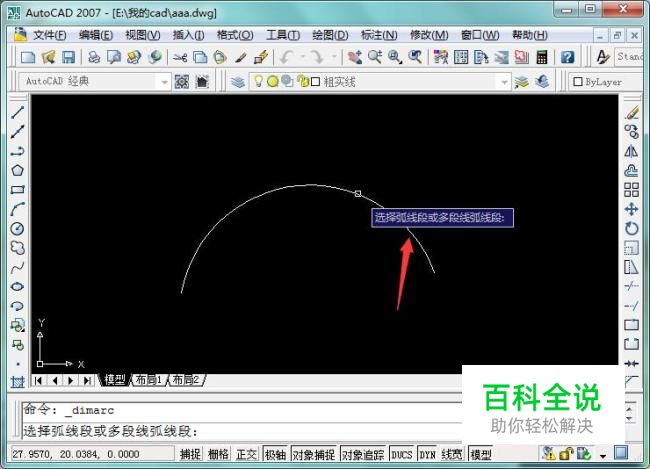

点击“弧长”选项，进行弧长标注的命令。命令栏中提示我们“选择弧线段”，将鼠标光标移至弧线上，如图所示：
05

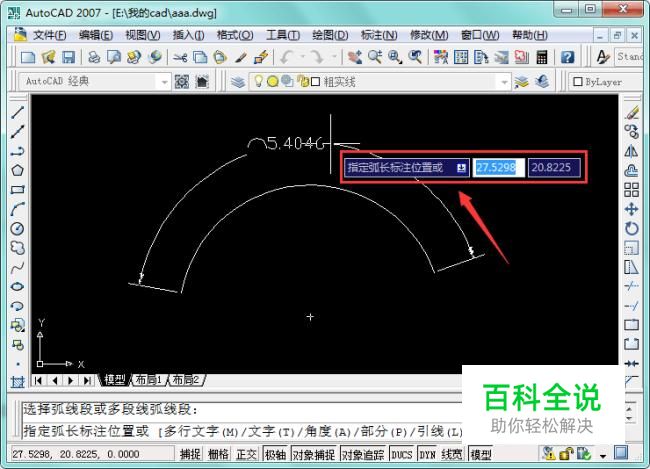

鼠标左键点击该弧线后，移动鼠标光标，提示“指定弧长标注位置”，如下图所示：
06

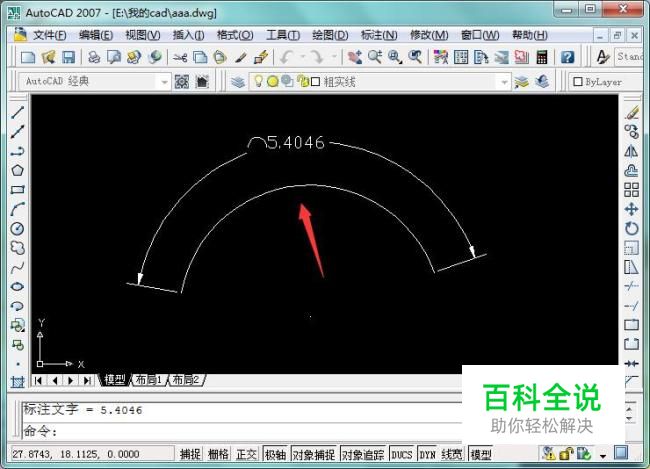

找到适当弧长标注位置界限后，点击鼠标左键确定，则弧长标注操作完成，如图所示：
07

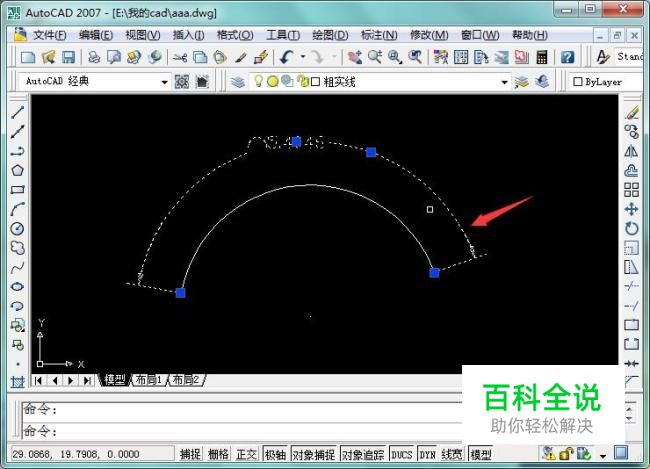

我们发现标注里的文字位置在标注弧线的中央，若需调整文字位置，比如让文字调整至弧线上方。首先，点击该标注选择对象，出现如图所示的蚂蚁线则选择对象成功：
08

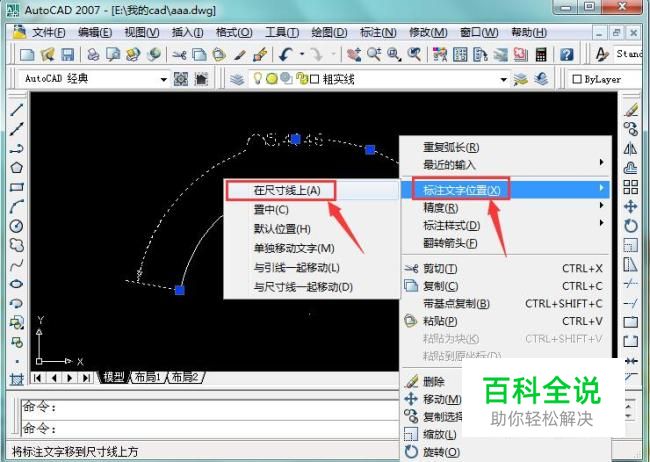

选择好对象后，点击鼠标右键，在弹出的菜单栏中找到“标注文字位置”，点击，在其子菜单中找到“在尺寸线上”选项，如图所示：
09

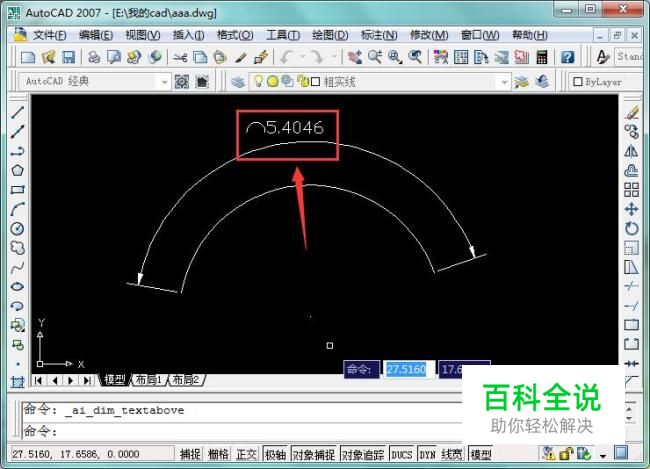

点击“在尺寸线上”选项，调整尺寸文字位置的操作就完成了。发现我们的标注文字就移动到标注线上方去了，如图所示：
