CAD图放大缩小后，怎样保持标注的尺寸不变

在CAD中我们常常需要缩放图形，在缩放图形时会发现我们的标注也会发生变化，此时该怎么办呢，下面我们就来看看在CAD中缩放图形后，如何保持标注尺寸不发生变化的吧。

操作方法

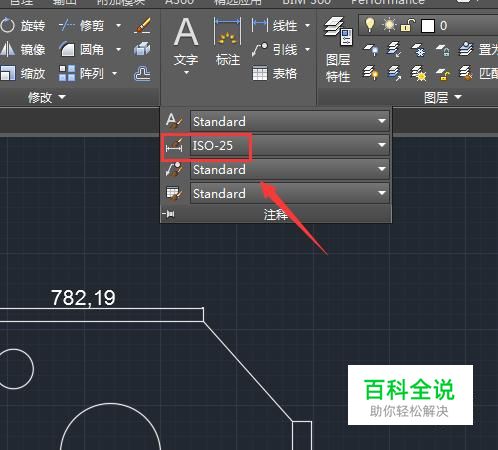

  • 01

    使用CAD打开我们的图形，然后在注释里找到标注样式选项，如图所示：

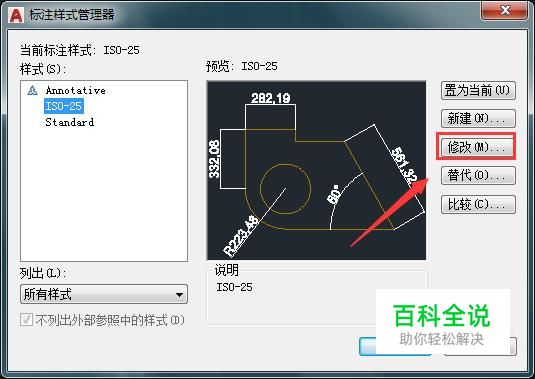

  • 02

    点击标注样式选项在弹出的对话框内找到修改选项，如图所示：

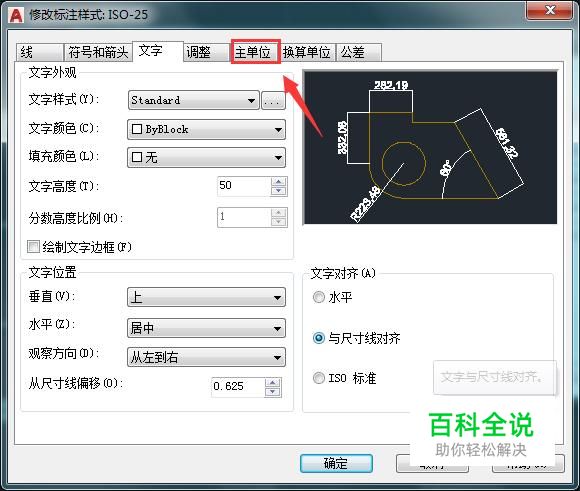

  • 03

    点击修改选项在弹出的对话框内找到主单位选项，如图所示：

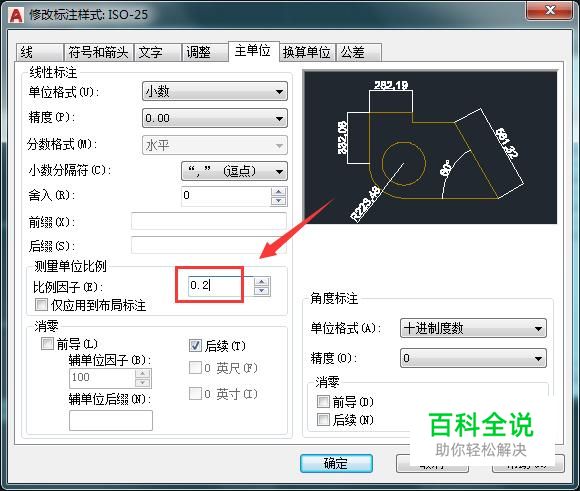

  • 04

    在主单位里我们找到比例因子选项，在这里我们输入放大倍数的倒数，然后点击确定我们的标注就会保持不变了，如图所示：
