CAD图形缩放后怎么保持标注大小不变

2024-04-08 02:50:39

我们在使用CAD的时候经常使用鼠标中键进行缩放图形，下面我们就来看看CAD图形缩放后怎么保持标注大小不变的吧。

操作方法

01

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内找到我们的图形文件，如图所示：
03

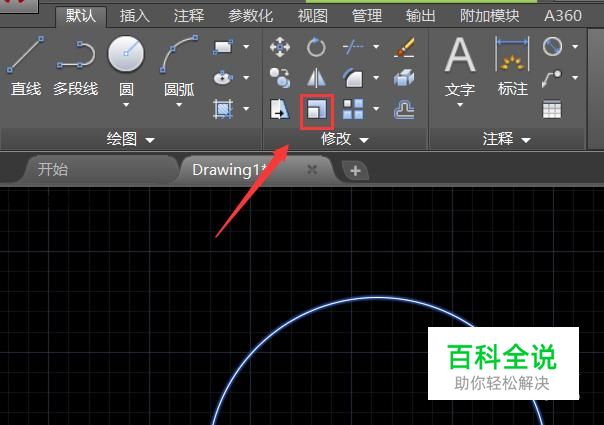

在该界面内找到缩放选项，如图所示：
04

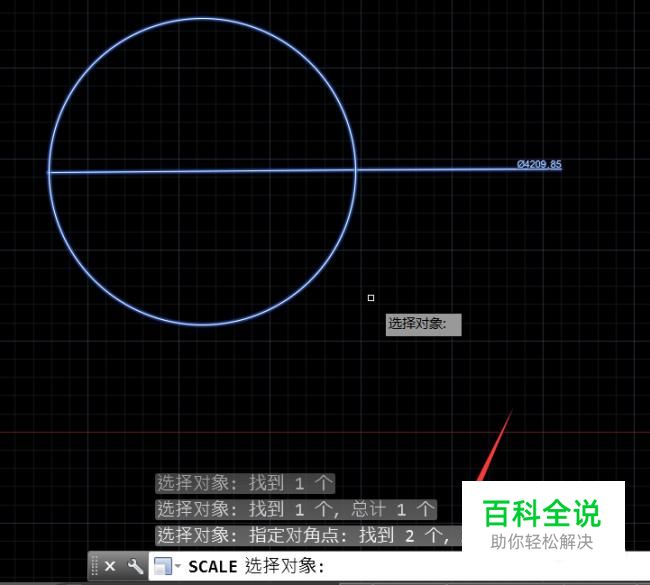

点击缩放选项，提示我们选择对象，框选缩放对象，可以看到所选的对象的数目，如图所示：
05

点击鼠标右键提示我们指定基点，在这里选择圆心，如图所示：
06

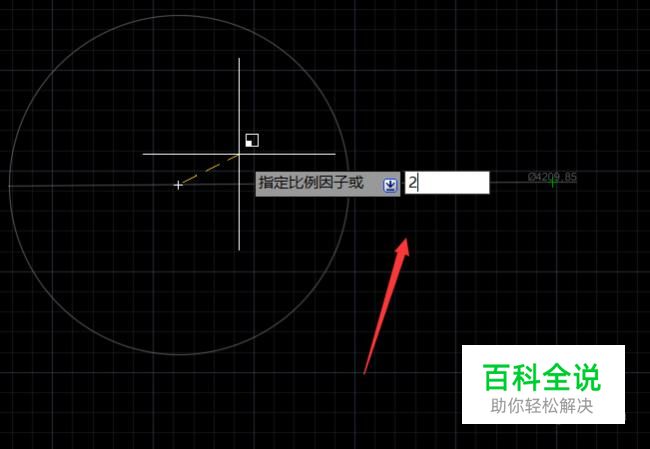

选择圆心后点击鼠标右键，提示我们指定比例因子，如图所示：
07

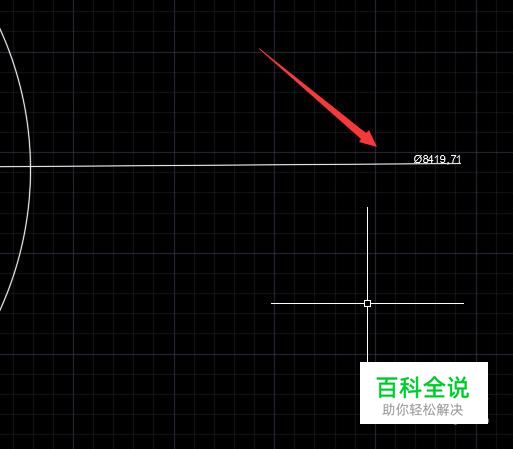

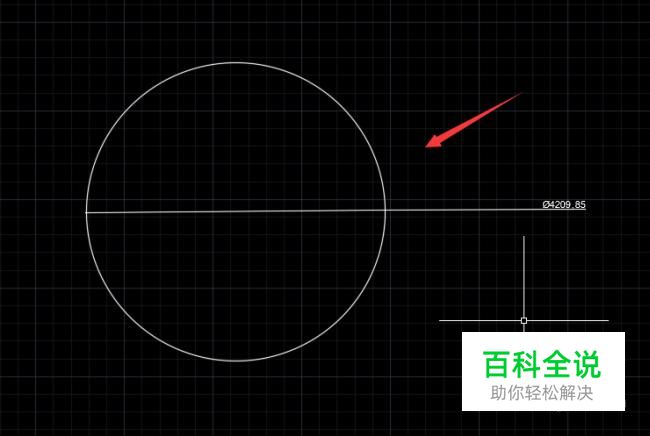

指定比例因子后，图形就进行了放大，可以看到标注也跟着变化了，如图所示：
08

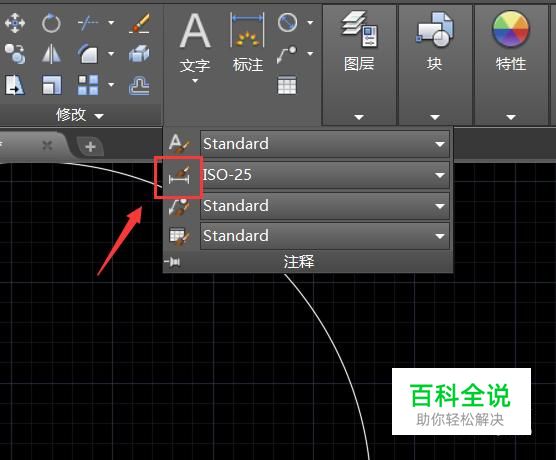

在注释里找到标注样式选项，如图所示：
09

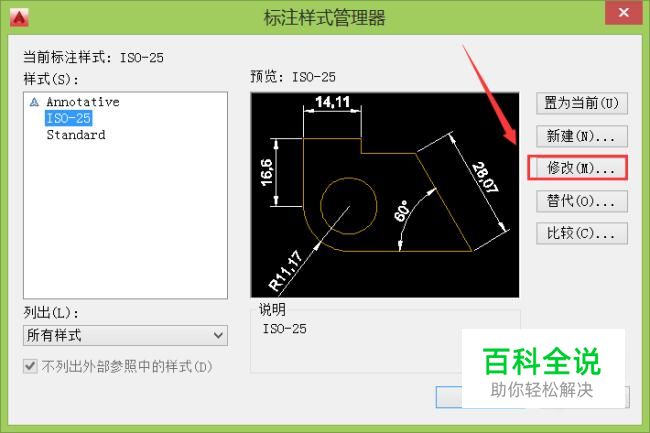

点击标注样式选项，在弹出的对话框内找到修改选项，如图所示：
10

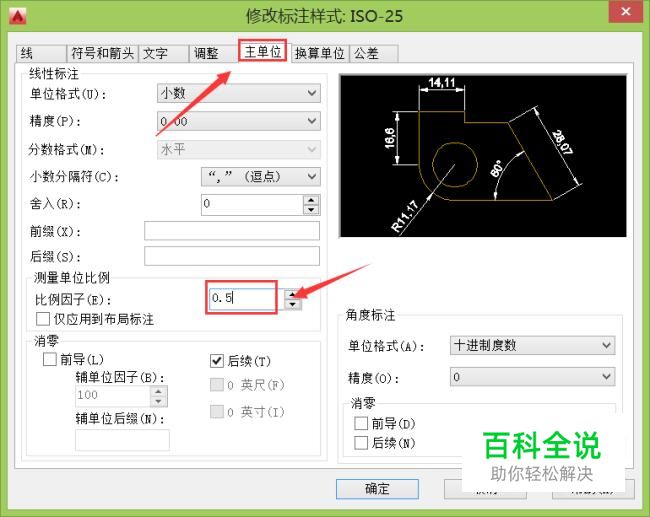

点击修改选项，在弹出的对话框内选择主单位选项，并在主单位里找到测量单位比例下的比例因子选项，输入缩放比例因子的倒数，如图所示：
11

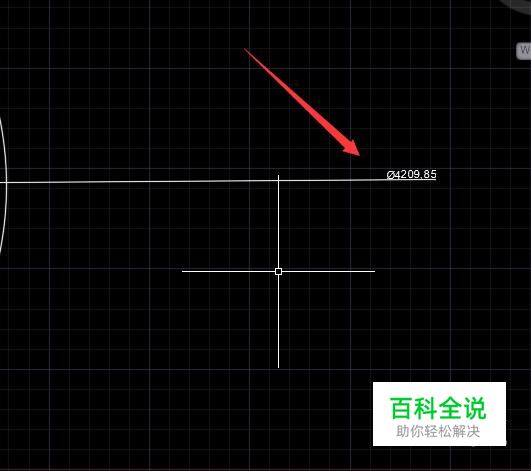

设置好后点击确定，可以看到我们的标注就恢复了原来的数值，如图所示：
