slidworks如何画轴承
Solidworks有自己的零件库，里面含有一部分轴承零件，但是不够全面，今天笔者就教给大家如何自己画轴承
操作方法
- 01

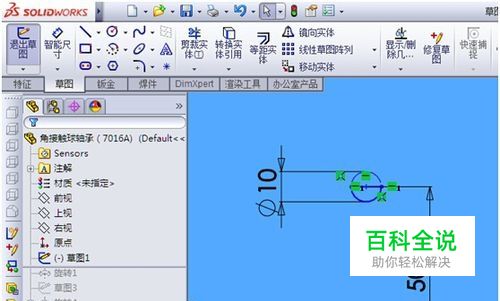

选择基准面，点击“编制草图“并绘制草图如下
- 02

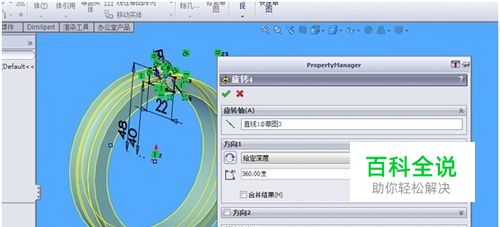

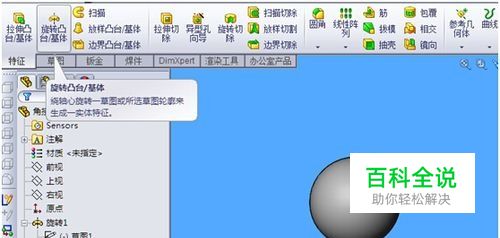

点击“退出草图“命令，并在特征菜单栏中，点击”旋转凸台“命令
- 03

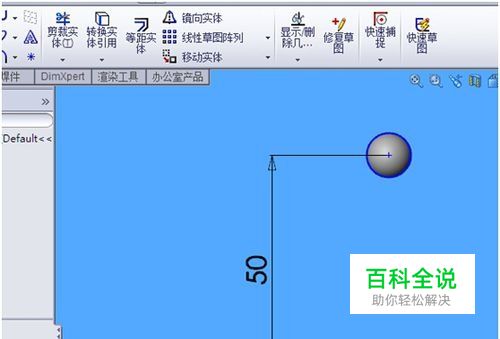

选择基准平面，并绘制与球距离50mm的中心结构线，如下图所示
- 04

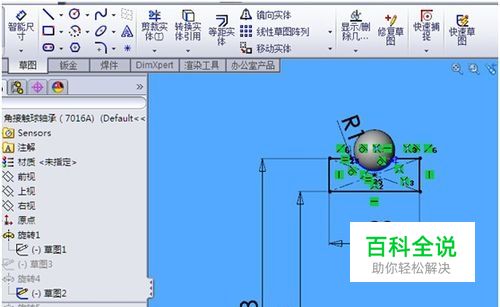

点击“退出草图“命令，并再次选择基准面，绘制轴承内圈，如图所示
- 05
点击“退出草图“命令，并在特征菜单栏中，点击”扫描“命令，并以中线结构线为：旋转轴线，以轴承内圈草图为：旋转轮廓，如图所示
- 06

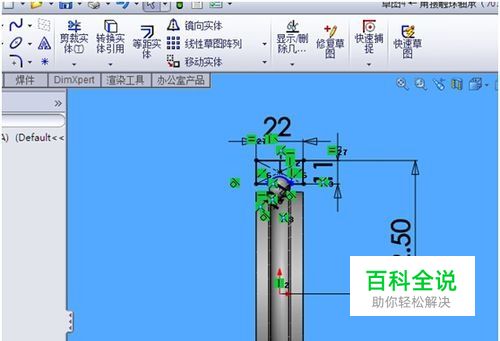

点击“退出草图“命令，并再次选择基准面，绘制轴承外圈，如图所示
- 07

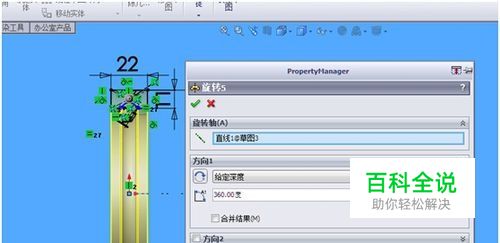

点击“退出草图“命令，并在特征菜单栏中，点击”扫描“命令，并以中线结构线为：旋转轴线，以轴承外圈草图为：旋转轮廓，如图所示
- 08

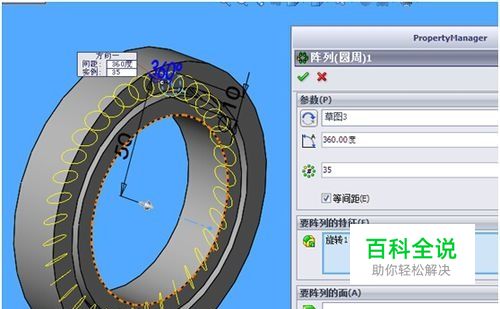

点击“退出草图“命令，并在特征菜单栏中，点击”圆周阵列“命令，并以中线结构线为：阵列轴线，以旋转特征为阵列，输入要阵列的数量如图所示
- 09

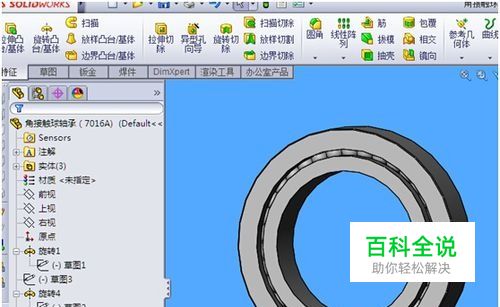

点击“倒角“命令，对轴承内外圈倒0.2X45°角如图所示
