在CAD2011中如何绘制“轴承挡环”

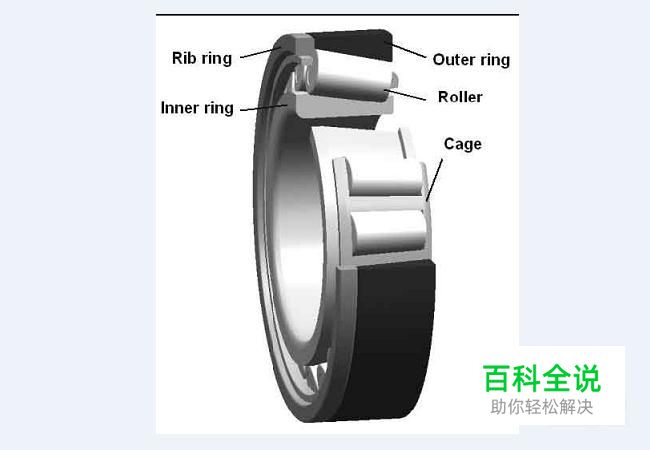

在生活中我们可以经常看见轴承挡环，尤其是管道安装中经常会遇到，那么现在就跟随小编一起看看如何在CAD中绘制“轴承挡环”吧。
操作方法
- 01

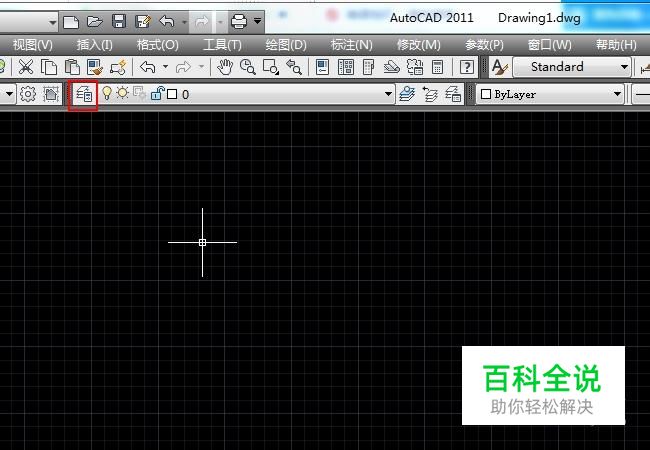

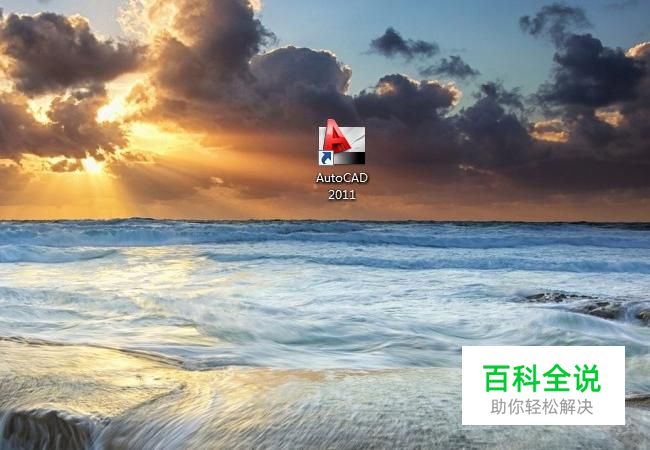

双击运行CAD2011。
- 02

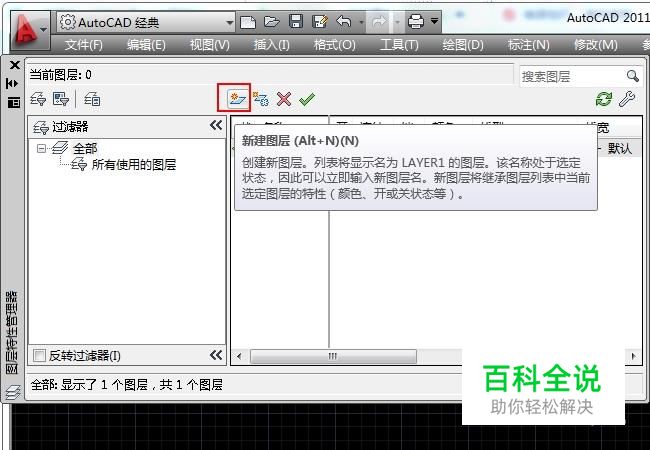

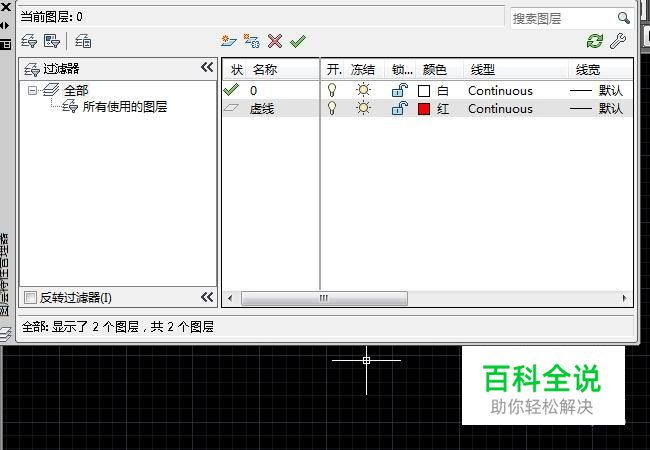

打开软件后打开“图层管理器”，点击“新建图层”并命名为“虚线”，将颜色改为“红色”，将线型更改为“ACADISO004W100”并置为当前层，然后关闭“图层管理器”。
- 03
在命令栏输入“L”，按下空格键，在操作界面绘制十字交叉辅助线。
- 04

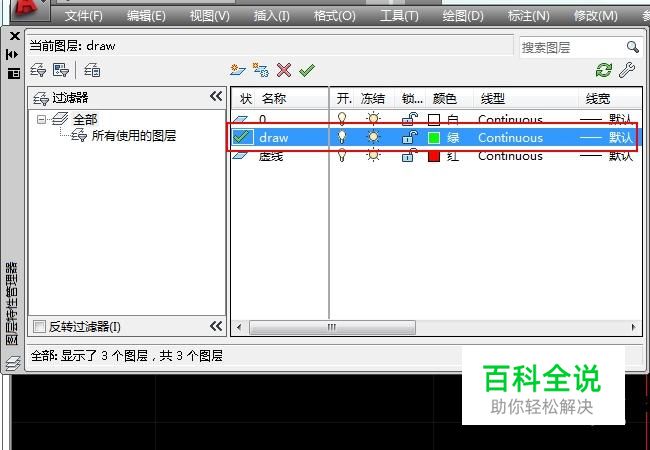

单击“图层管理器”图标，在点击“新建图层”并命名为“draw”，将颜色改为“绿色”，将线型改为“continuous"并置为当前层。
- 05
在命令栏输入“c”按下空格键，以辅助线交点为圆心绘制半径为8的圆。
- 06
在命令栏输入“o”按下空格键，向上向下各偏移1各单位。
- 07

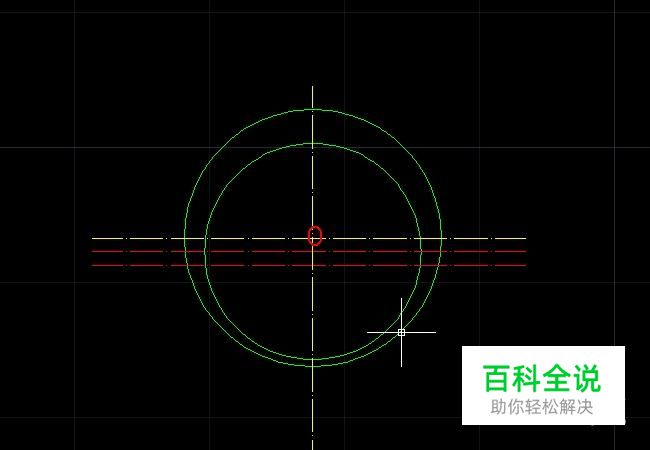

在命令栏输入“c”按下空格键，以图中黄色线交点为圆心绘制半径为9.5的圆。
- 08

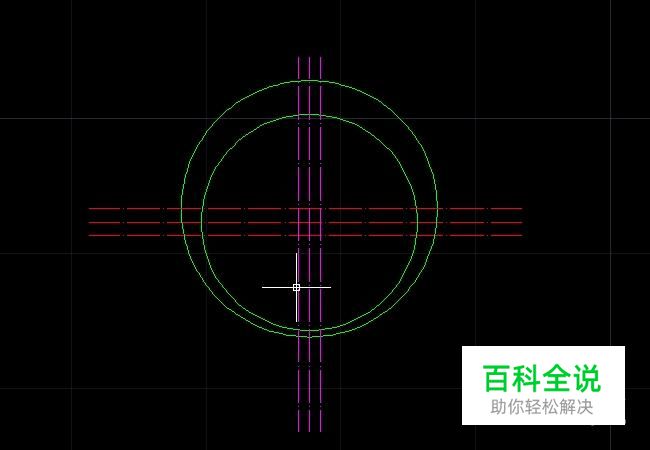

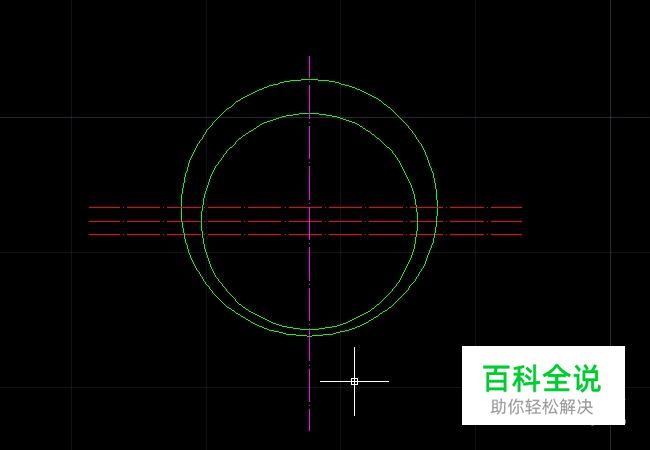

在命令栏输入“o”，按下空格键，将图中洋红中心线向左右偏移0.8个单位，在将洋红中心线向左右偏移3个单位。
- 09

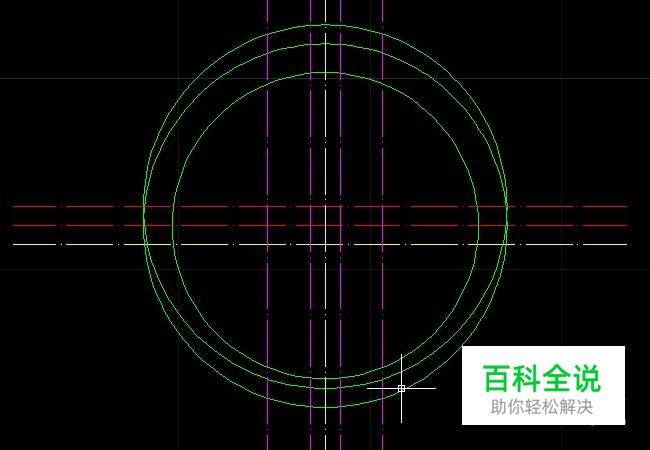

在命令栏输入“c”，按下空格键，以下图中黄色相交线的交点为圆心绘制半径为9.5的圆。
- 10
在命令栏输入“tr”修剪多余的线段，修剪结果如图所示。
- 11

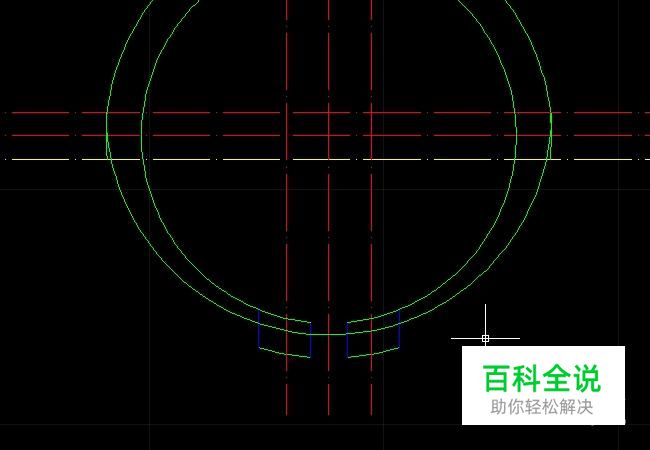

删除多余辅助线，在命令栏输入“l”，按下空格键，捕捉端点，连接如图所示的端点，（如图蓝色部分）。
- 12
在命令栏输入“o”按下空格键，将红色中心线向左右偏移1.8个单位，再在命令栏输入“c”以蓝色和红色相交线交点为圆心画半径为0.5的圆。
- 13
删除多余的辅助线这样我们就完成了对“轴承挡环”的绘制，小伙伴们是不是很简单呢?
