在CAD2011中如何绘制“圆止动垫圈”
在生活中我们经常会遇到止动垫圈，现在就跟随小编一起看看如何在CAD2011中绘制“圆止动垫圈”吧。
操作方法
- 01

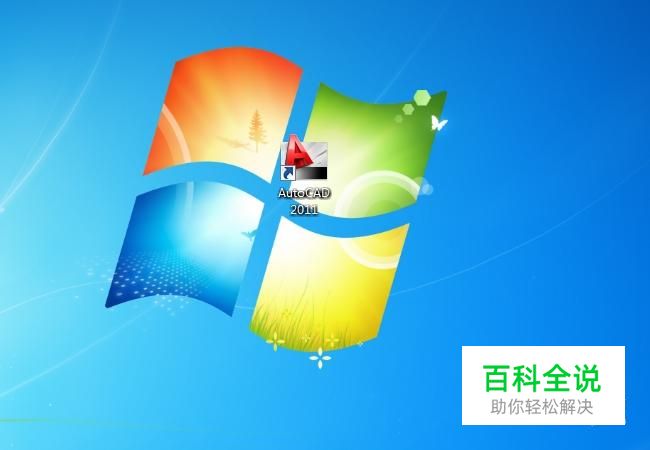

双击运行CAD2011打开软件。
- 02
在命令栏输入“l”按空格键，在操作界面画出十字交叉形辅助线，如图。
- 03
在命令栏输入“o”按空格键，将垂直中心线向左右各偏移5个单位。如图中蓝色线段。
- 04

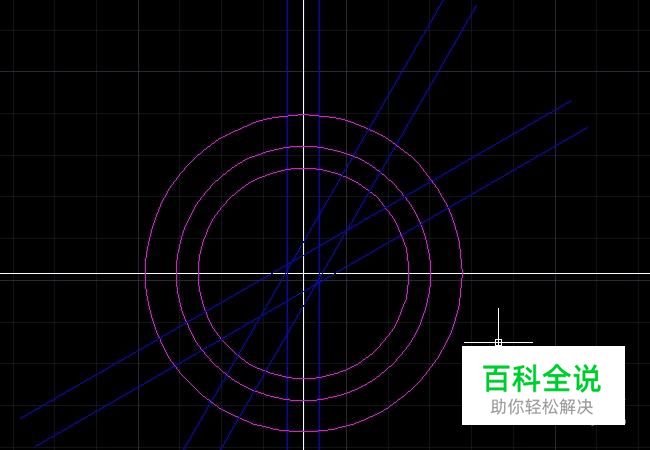

在命令栏输入“c”按下空格键，以十字交叉辅助线交点为圆心绘制直径为“50”、“60”、“74”的圆。如图：
- 05

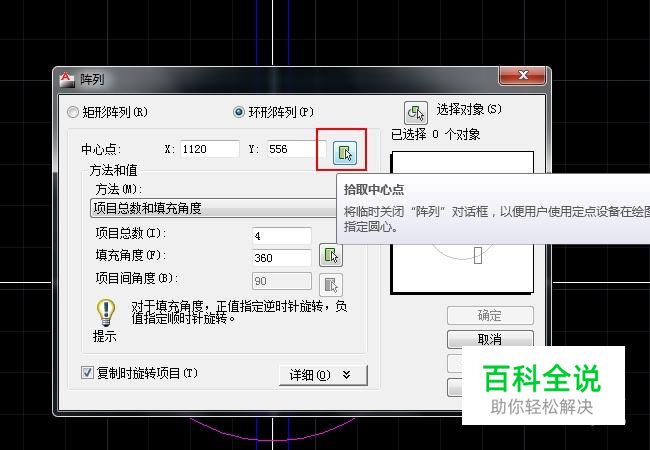

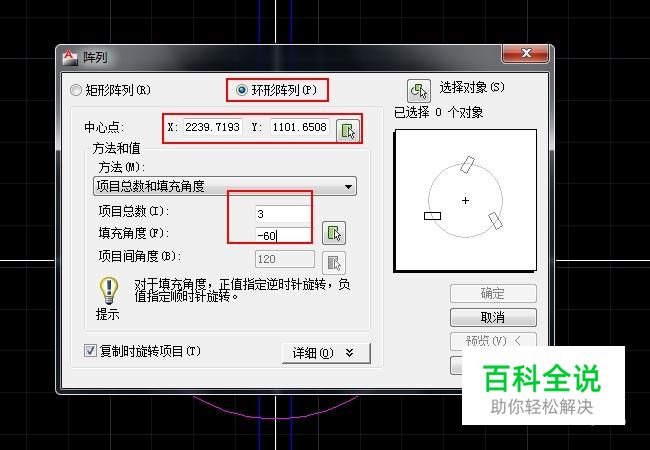

在命令栏输入“ar”，在弹出的对话框中选择“环形阵列”，将“项目总数”改为“3”，“填充角度”改为“-60”，选择“拾取中心点”以白色垂直相交线交点为中心点。
- 06
同步骤五，将“项目总数”改为“2”，“填充角度”改为“105”。
- 07

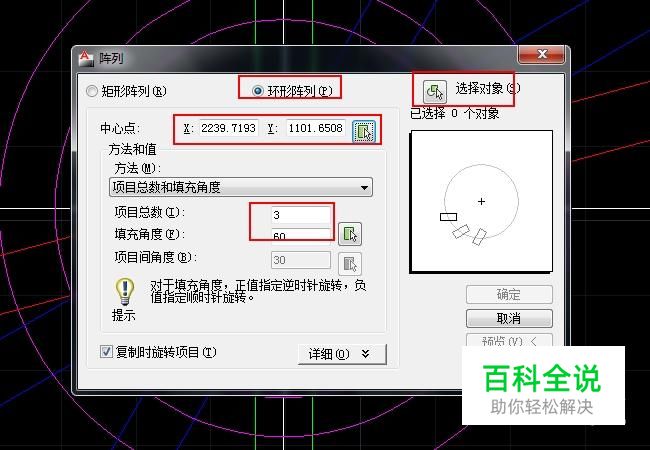

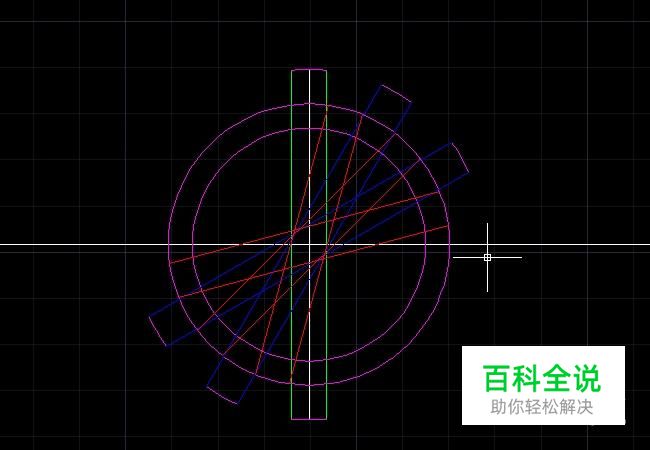

在命令栏输入“ar”在弹出的对话框中选择“环形阵列”，将项目总数改为“3”，填充角度改为“60”，以白色垂直相交线交点作为拾取中心点，以两条红色线段作为选择对象。
- 08

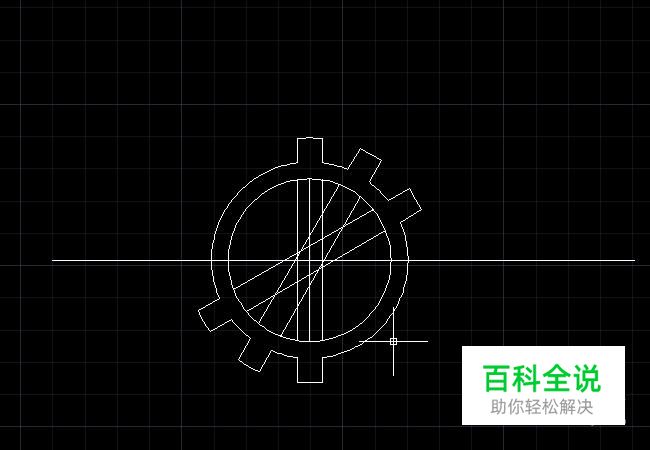

在命令栏输入“tr”，按下空格键，把对于的线段修剪后如图所示。
- 09

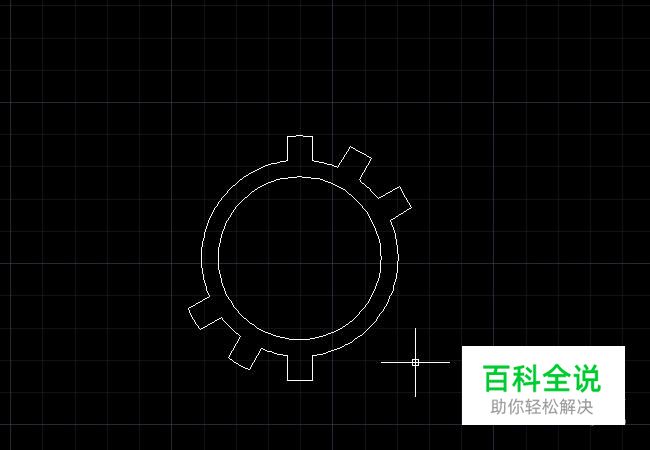

删除多余线段后我们就完成了“圆止动垫圈”的绘制，怎么样小伙伴们是不是很简单呢？
