把CAD转为EPS的方法
有时我们需要把CAD文件转换为背景透明的图形格式,EPS文件格式就非常适合,在Photoshop中打开就只有线而背景透明。本文详细介绍了把CAD文件转为EPS的方法。
(一)添加EPS虚拟打印机
- 01

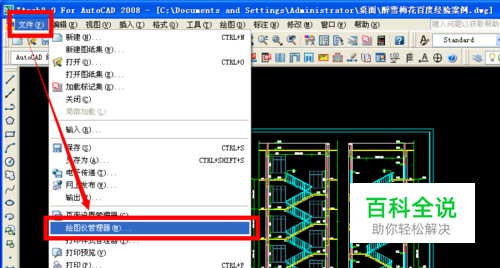

第一步: 点击“文件”菜单-绘图仪管理器。
- 02

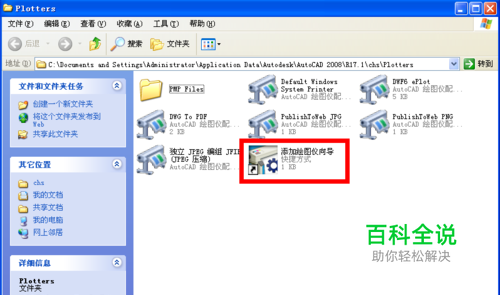

第二步: 在弹出的窗口中,双击“添加绘图仪向导”。
- 03

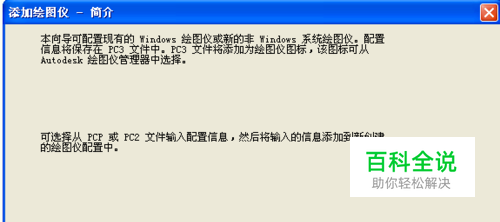

第三步: 在弹出的“添加绘图仪-简介”窗口中,点击“下一步”。
- 04

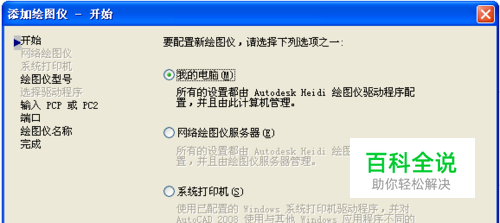

第四步: 在弹出的“添加绘图仪-开始”窗口中,选择“我的电脑”,点击“下一步”。
- 05

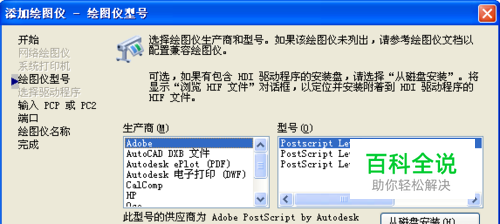

第五步: 在弹出的“添加绘图仪-绘图仪型号”窗口中,“生产商”一栏选择“Adobe”,“型号”一栏选择“Postscript Level 1 Plus”(这个型号可以打印出最大A0图幅的图纸,其他两个可以打印出最大为A1图幅的图纸),点击“下一步”。
- 06

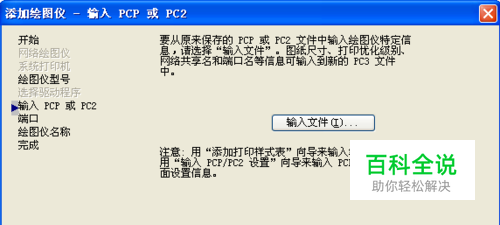

第六步: 在弹出的“添加绘图仪-输入PCP或PC2”窗口中,点击“下一步”。
- 07

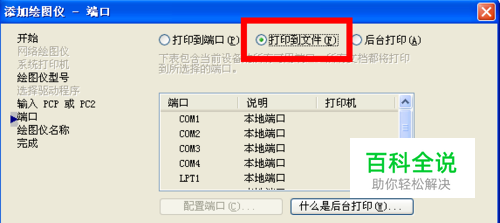

第七步: 在弹出的“添加绘图仪-端口”窗口中,选择“打印到文件”,点击“下一步”。
- 08

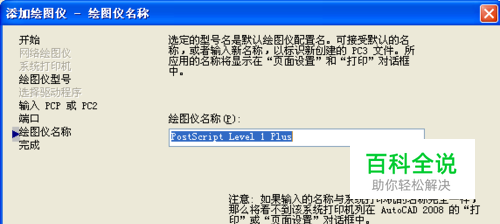

第八步: 在弹出的“添加绘图仪-绘图仪名称”窗口中,输入你希望的绘图仪名称,一般这里不做更改,点击“下一步”。
- 09
第九步: 在弹出的“添加绘图仪-完成”窗口中,点击“完成”。 可以看到,在“绘图仪管理器”打开的“Plotters”文件夹中,可以看到,“PostScript Level 1 Plus”绘图仪已安装成功。
(二)利用EPS虚拟打印机把CAD转为EPS
- 01

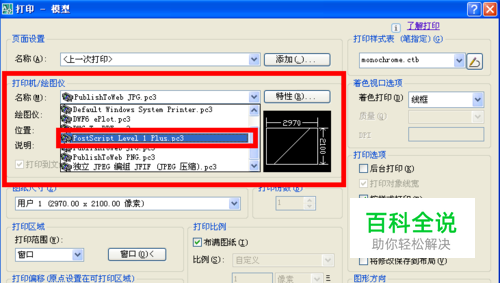

第一步: (1)在AutoCAD中打开需要转为EPS的CAD文件; (2)使用Ctrl+P组合键(或者“文件”菜单-“打印”打开“打印”对话框。 (3)在“打印机/绘图仪”一栏选择刚才添加的“PostScript Level 1 Plus”。
- 02

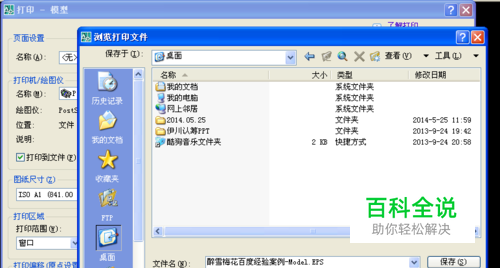

第二步: (1)根据实际需要设置好其他参数后,点击“确定”。 (2)在弹出的“浏览打印文件”对话框中,选择储存位置、命名导出的EPS文件的文件名。点击“保存”.
- 03

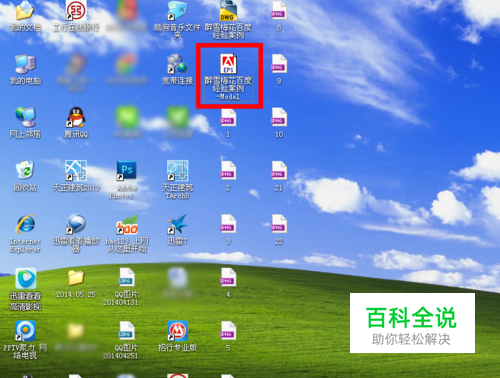

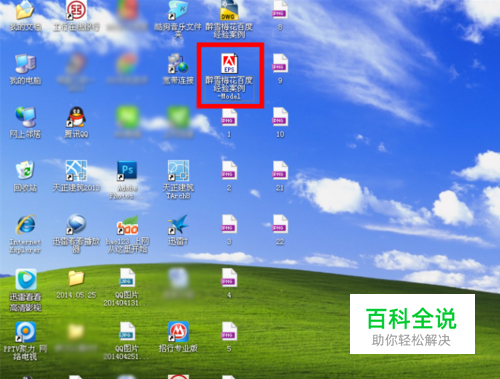

第三步: 等待进度条完成后,导出的EPS文件已经存储至刚才选择的储存位置了。
