UG10.0如何造盘簧模型?

盘簧是属于弹簧的一种,
也是一种常用的标准弹性元件,
那么,
在UG10.0中如何造一个盘桓的三维模型呢?
有兴趣的请继续往下翻。

操作方法

  • 01

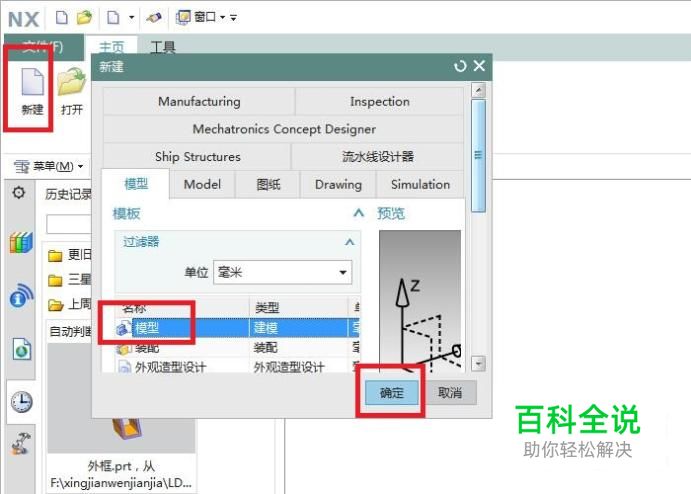

    如下图所示, 打开UG10.0软件, 点击工具栏种的“新建”图标, 在随后弹出的“新建”对话框中点击“模型”, 并最后点击“新建”对话框下方的“确定”, 完成一个空白的模型文件的创建。

  • 02

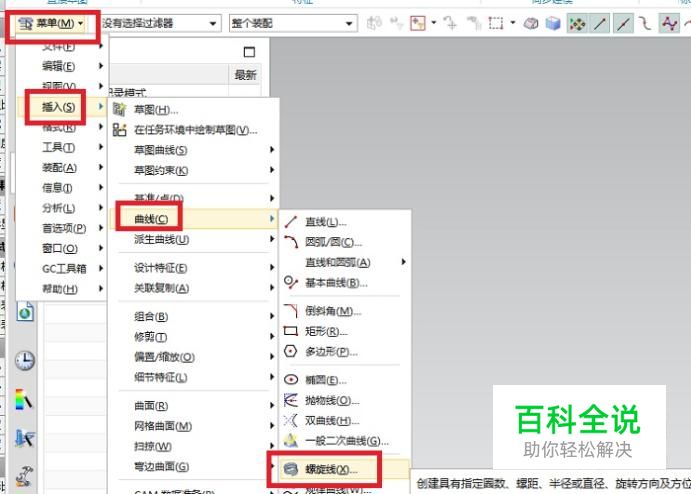

    如下图所示, 执行【菜单——插入——曲线——螺旋线】, 激活“螺旋线”命令。

  • 03

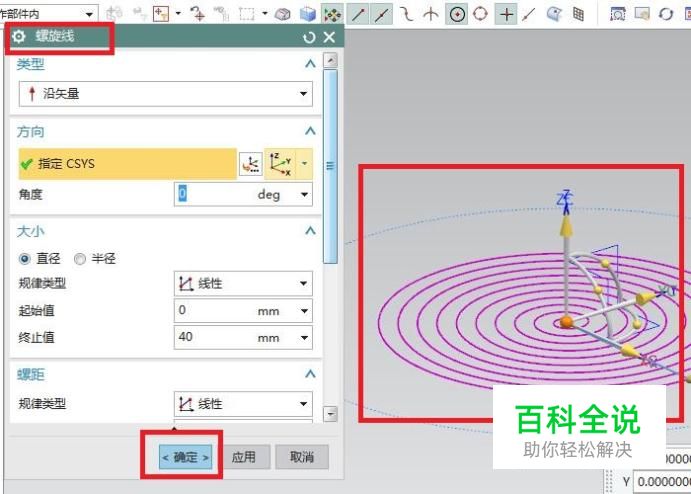

    如下图所示, 出现了一个“螺旋线”对话框, 然后通过设置参数, 创建一个涡状线出来。 具体设置参数如下: 大小一栏规律设为线性,起始值为0,终止值为40, 螺距一栏规律设为线性,起始螺距为0,终止螺距为0, 长度一栏方法设为圈数,圈数设为10。 如果还不明白可以去看笔者曾经专门写过的一篇UG10.0创建涡状线的指南。

  • 04

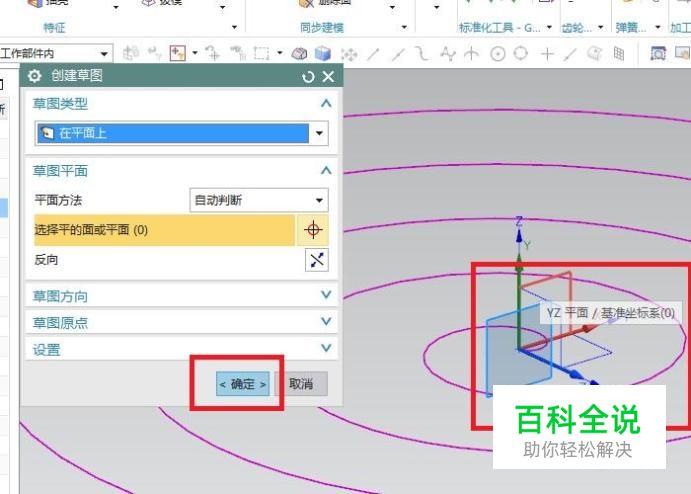

    如下图所示, 在工具栏中点击“草图”图标, 弹出“创建草图”对话框, 然后在基准坐标系中点击“YZ平面”为草图平面, 最后点击“确定”, 完成草图的创建。

  • 05

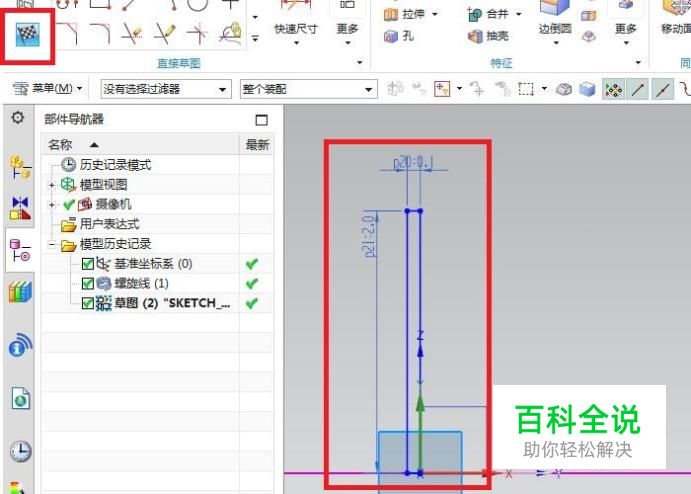

    如下图所示, 点击草图工具栏中的“矩形”图标 以坐标原点为起点画一个矩形草图, 草图位置最好是如下图所示, 尺寸可以照着下图标注,也可以参考下图,只是尺寸不能离谱,否则后面扫掠有可能失败, 点击工具栏中的“完成草图”图标, 完成并退出草图。

  • 06

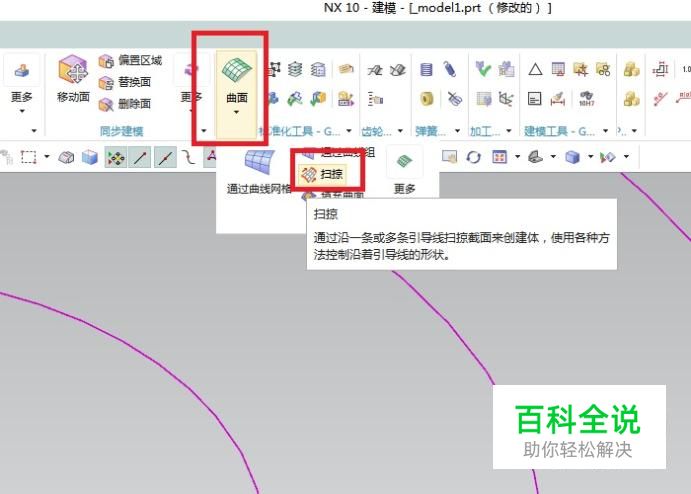

    如下图所示, 点击工具栏中的“曲面”, 在其下拉菜单中点击“扫掠”。 或者也可以执行【菜单——插入——扫掠——扫掠】。

  • 07

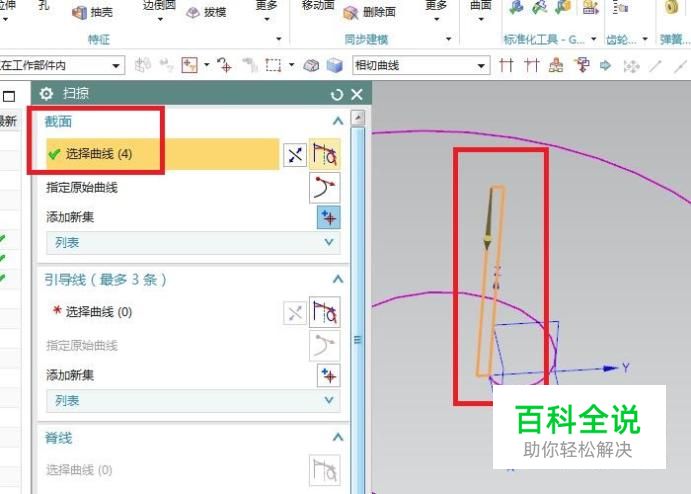

    如下图所示, 出现了“扫掠”对话框, 首先是截面一栏选择曲线, 我们按照顺序选择那个矩形。

  • 08

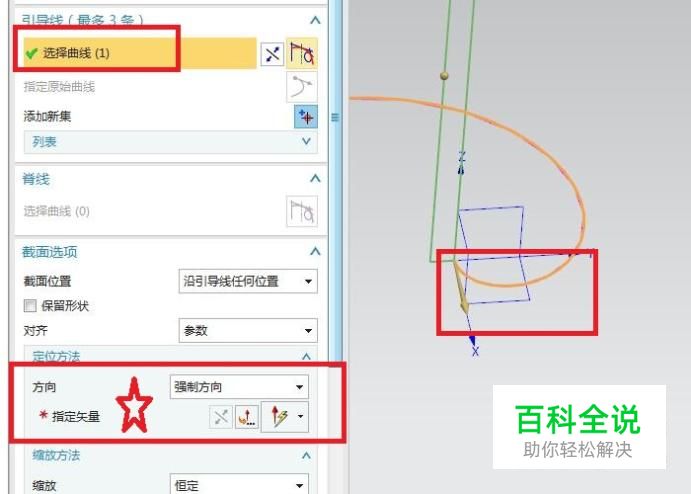

    如下图所示, 接下来轮到引导线, 毫无意外, 我们选择涡状线, 注意下图中红色五角星所在的红色框选, 这里的方向一栏是“强制方向”, 我们要改。

  • 09

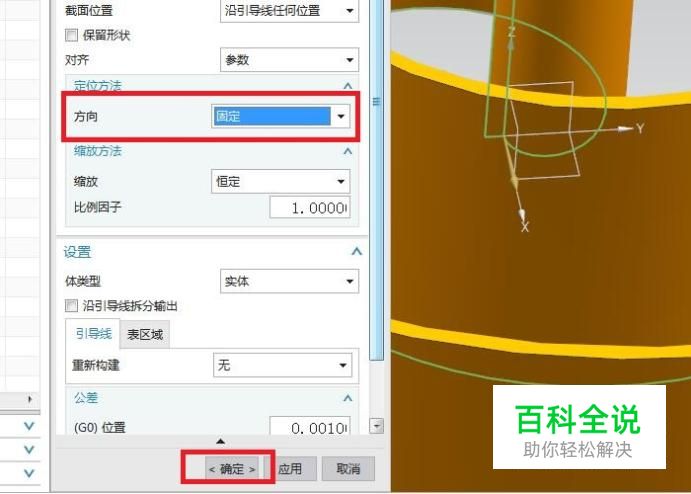

    如下图所示, 将方向设定为“固定”, 然后就能在右边看到预览的效果了, 看着效果不错, 就点击“扫掠”对话框下方的“确定”, 完成扫掠操作。

  • 10

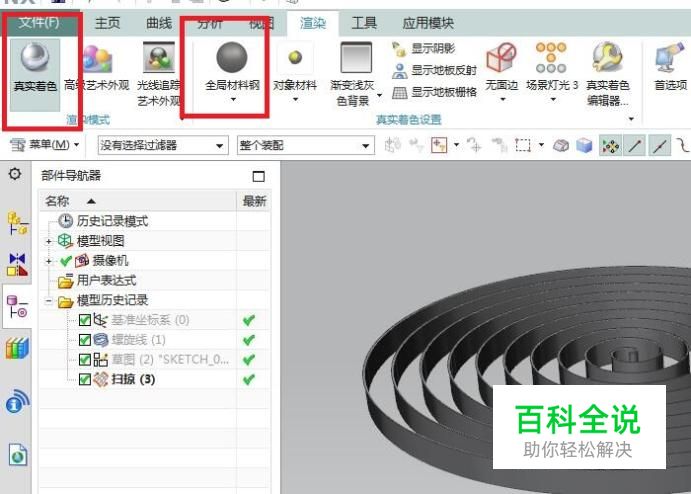

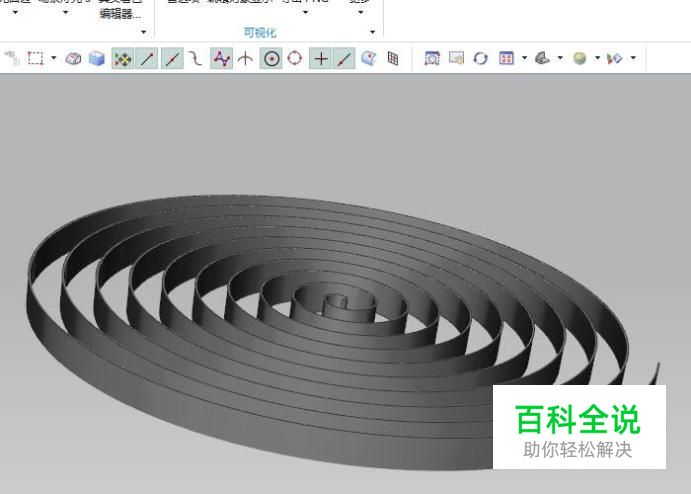

    如下图所示, 在渲染工具栏中点击“真实着色”, 并点击“全局材料钢”图标。 至此, 一个盘簧三维模型就在UG10.0软件中造出来了。
