creo4.0同一视图上产生多个局部剖视图
下面介绍creo4.0同一视图上产生多个局部剖视图方法。
操作方法
- 01

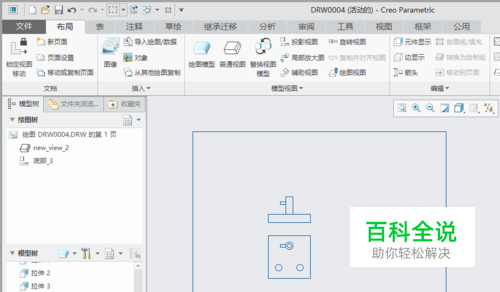

打开creo4.0软件，创建如下如视图。（零件模型中创建两个截面XSEC0001、XSEC0002，零件模型这里不具体说明了）
- 02
单击主视图，主视图被选中，然后右击。在弹出的快捷选项，选择“属性”。
- 03

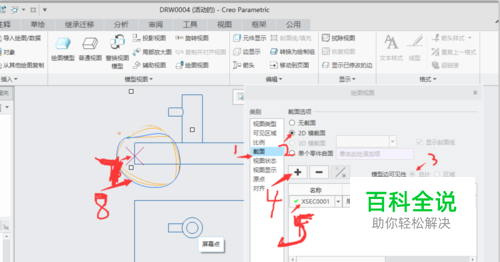

在弹出的“绘图视图”对话框中选取类别区域中的“截面”。 截面选项中选取“2D横截面”，将模型边可见性设为”总计“。 然后单击”添加“按钮。 在名称栏选取“XSEC0001”横截面，剖切区域选择“局部”。 选取下图中标记7参考点。 绘制下图标记8封闭样条。
- 04

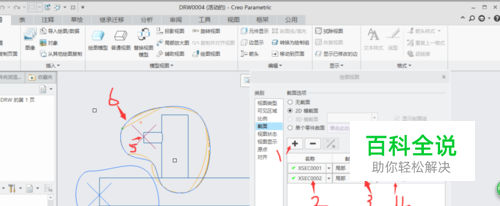

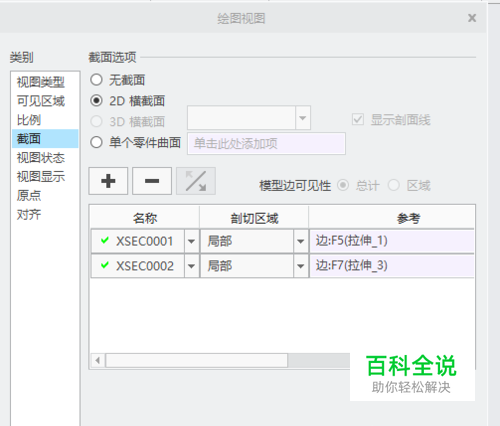

单击”添加“按钮。 在名称栏选取“XSEC0002”横截面，剖切区域选择“局部”。 选取下图中标记5参考点。 绘制下图标记6封闭样条。
- 05

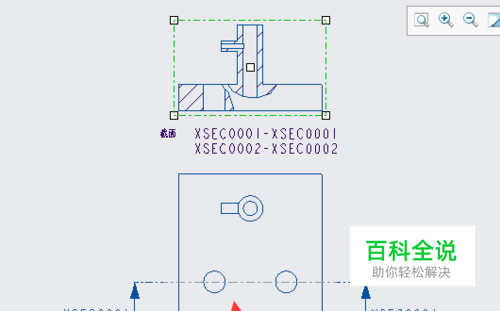

单击“绘图视图”对话框中”确定“。
- 06

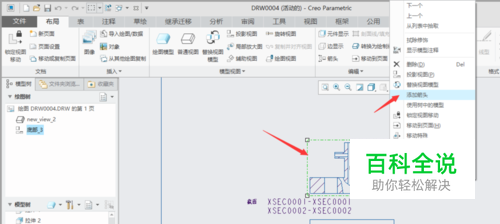

单击主视图，选中主视图。右击在弹出的选项选择”添加箭头“。
- 07

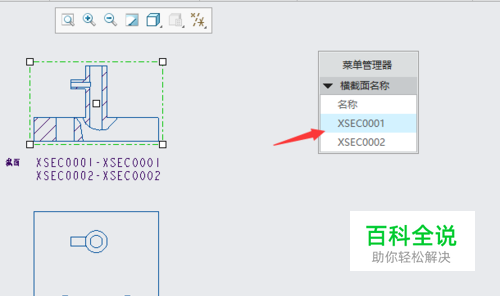

在弹出的”菜单管理器“选择横截面”XSEC0001“，
- 08

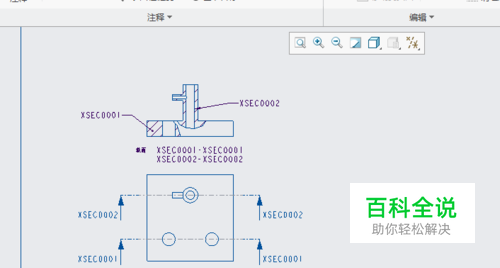

单击俯视图，此时就添加了横截面”XSEC0001“箭头。

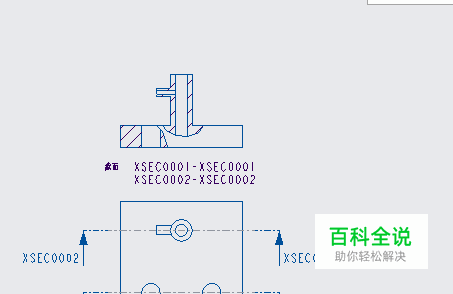

- 09
用同样的方法添加横截面”XSEC0002“箭头。
