CAD剖切线箭头怎么画

想要使用CAD画剖切线箭头，怎么画出来呢？下面讲解

操作方法

  • 01

    如图所示，在命令栏输入PL，然后回车

  • 02

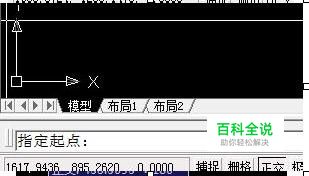

    指定起点

  • 03

    然后指定下一个点，这样就画好了连接箭头的线

  • 04

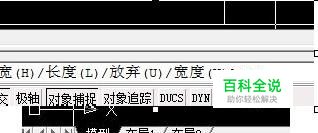

    同上面操作一样，继续画箭头的三角形部分。接着上面的指令，输入W

  • 05

    指定起点宽度为“6”(根据实际需要确定)

  • 06

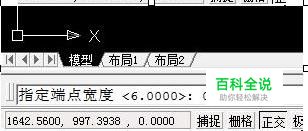

    指定端点宽度为“0”

  • 07

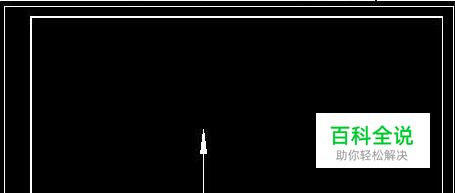

    如图所示，一个箭头就画出来了
