cisco packet tracer静态路由的配置
静态路由是指网络管理员手工配置的路由信息。静态路由除了具有简单、高效、可靠优点外。它的另一个好处是网络安全保密性高。它的配置如下。
操作方法
- 01

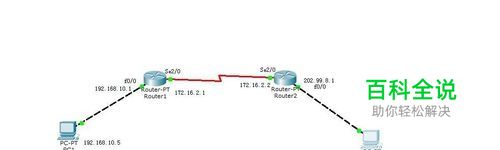

在路由器1的f0/0端口上接pc1，S2/0端口上接路由器2。在路由器2的f0/0端口上接pc2，S2/0端口上接路由器1.在思科模拟器中，路由器与路由器之间用serial DTE线连接。路由器与pc用交叉线连接。（这里是针对思科模拟器来说的）实际情况，实际考虑。如图所示：
- 02

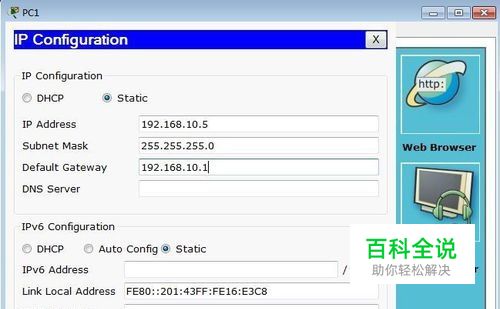

配置pc1的主机的ip地址。pc1地址为：192.168.10.5 子网掩码：255.255.255.0 网关为：192.168.10.1.如图所示：
- 03
配置pc2的主机的ip地址。pc1地址为：202.99.8.3 子网掩码：255.255.255.0 网关为：202.99.8.1.如图所示：
- 04

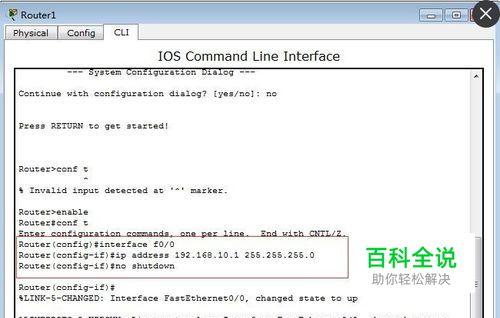

在路由器1上配置。先配置接口f0/0接口。ip地址为：192.168.10.1 子网掩码：255.255.255.0.
- 05
在路由器1上配置接口s2/0接口。ip地址为：172.16.2.1 子网掩码：255.255.255.0.。和配置接口时钟频率。
- 06
最后在路由器1上配置静态路由。格式为：【网络编号 】 【子网掩码 】【 转发路由器的ip地址】，如图所示：
- 07

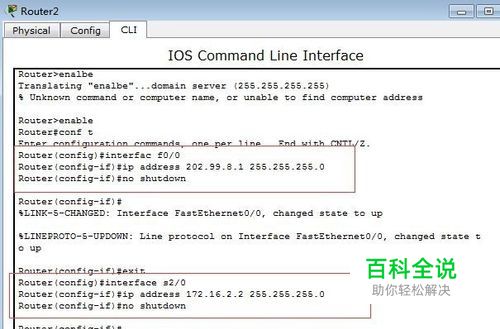

路由器2和路由器1配置是一样的，先配置f0/0接口和S2/0接口。如图所示：
- 08

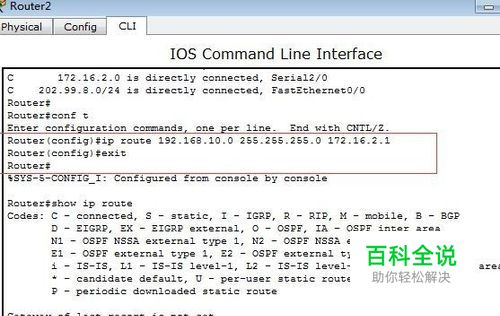

再对路由器2配置时钟频率和静态路由。配置完成后可以在特权模式下，通过show ip route命令查看是否已经配置成功。
- 09

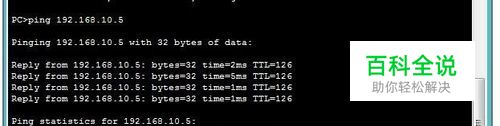

通过在pc2电脑cmd下去直接ping pc1的ip发现是连接成功。如图所示：
