如何把GPS中的航点导入CAD中【百科全说】

工作中，有时候为了图省事，而且精度要求不高时候，我会拿着手持gps出去做测量工作，回来再进行校点点作图。当我们野外采集完成数据后，回来进行数据处理，一般大家都是只是往谷歌地球上放，但有时候需要把采集的数据放到地形图中。现在一般手持GPS生成的数据都是gpx格式的，这就需要进行转换，才能投到图上。今天就给大家讲讲如何把野外采集的航点导入CAD中。

操作方法

01

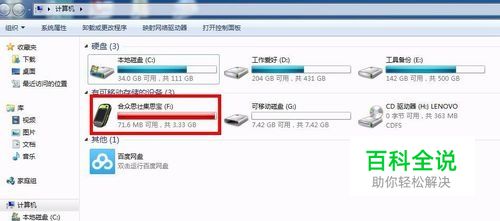

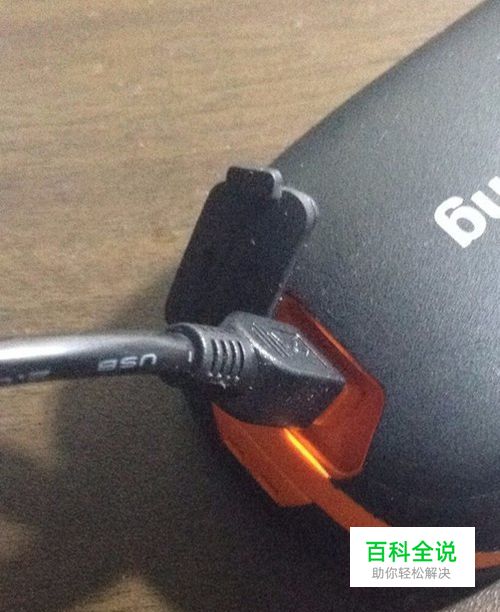

将手持GPS用数据线与电脑相连后，将手持gps开机，点击我的电脑。
02

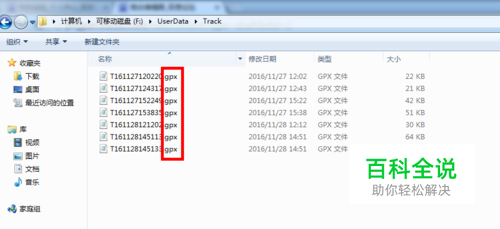

点击gps的储存盘，找到以*.gps为格式的数据，将其拷贝出。
03

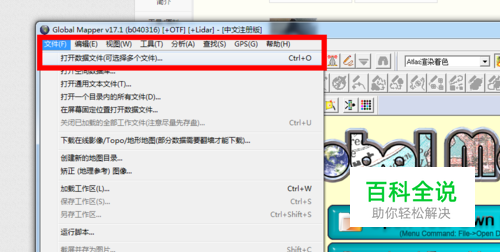

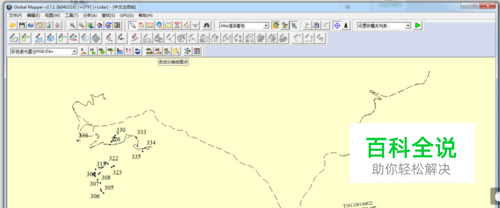

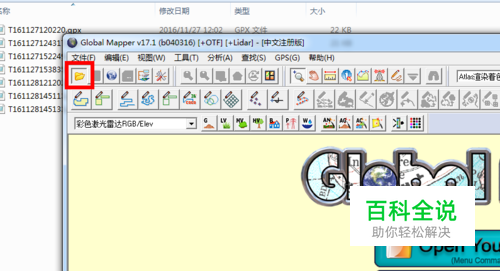

打开Global Mapper 17，在菜单栏中点击“打开数据文件”图标或者“文件→打开数据文件.....”，将刚拷出的文件加载进来。（可以将多个文件都加载进来）
04

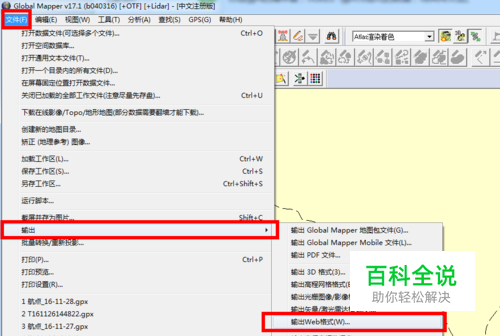

点击“文件”，下级菜单中选择“输出”，在下下级菜单中选择“输出web格式”（至于其他格式不在此说明）。
05

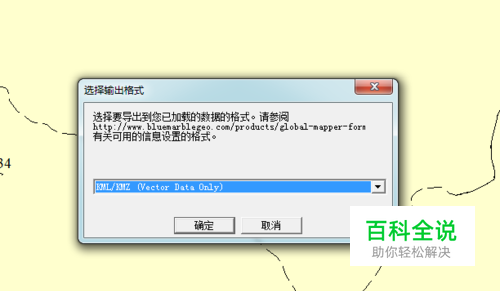

在弹出的输出格式对话框中选择“KNL/KMZ(Vector Data Only”,点击确定；
06

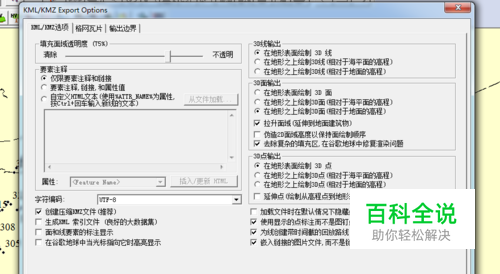

弹出设置对话框，建议默认，直接点击确定即可。
07

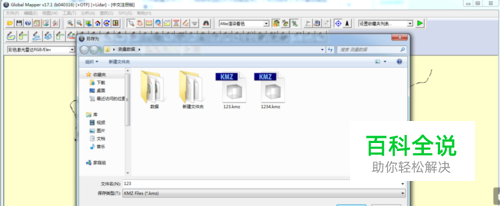

弹出另存为对话框，在文件名中输入名称，其他默认即可，然后确定即可。
08

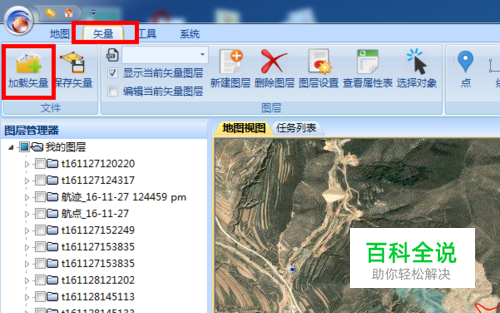

打开91卫图助手，点击菜单“矢量”，切换到矢量页面，点击下方“加载矢量”；
09

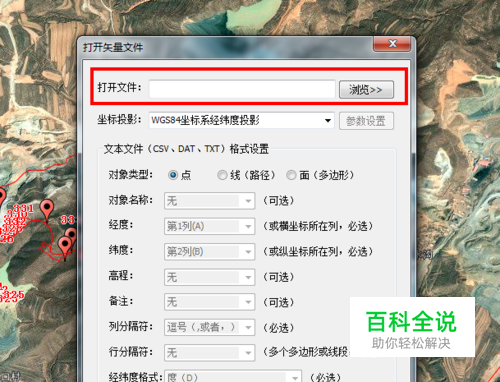

弹出“打开矢量文件”对话框，点击浏览，将刚保存的KML文件加载进去，
10

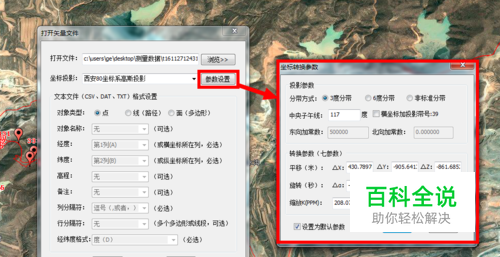

关于坐标投影，一般手持gps设置都是WGS84，如果你设置了其他投影，就选择其他的。如果你有当地的七参数，也可以选择参数设置。导入你的参数，
11

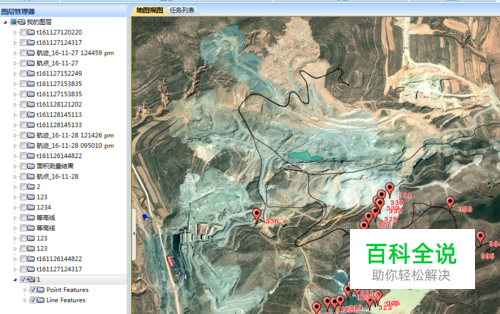

点击“确定”后，就将数据加载到地图中了。
12

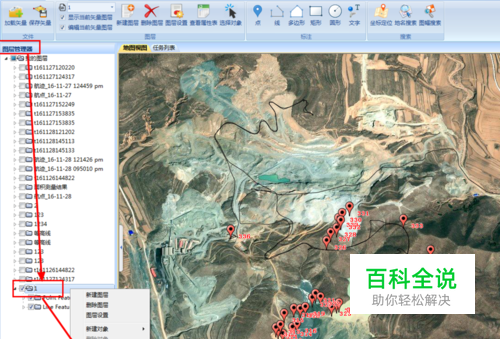

在“图层管理器”中，找到加载数据生成的文件夹，右键点击，选择“保存矢量文件”。
13

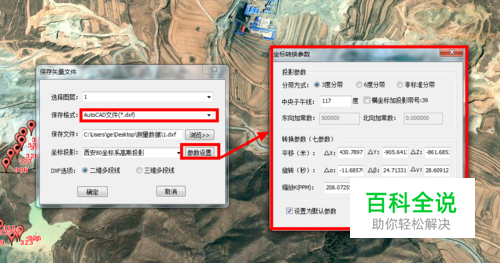

弹出“保存矢量文件”对话框，保存格式选择“AutoCAD文件(*.dxf)”，保存文件中选择你要保存的位置，至于坐标投影，选择默认即可，如果有当地参数，根据你参数选择。然后确定即可。
14

用CAD打开保存的dxf文件，在此另存为dwg即可。然后将其复制到你需要的地方。
