cad如何进行尺寸标注

2024-04-02 05:29:16

cad画建筑平面图时都要进行尺寸标注，但是进行尺寸标注时往往不符合要求造成图纸错误。今天小编来教大家如何进行尺寸标注。

操作方法

01

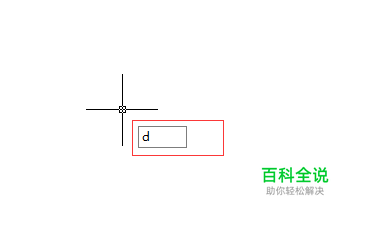

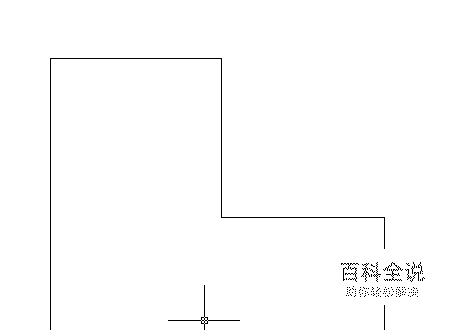

第一步，画好平面图后，在命令行输入“D"命令敲回车。
02

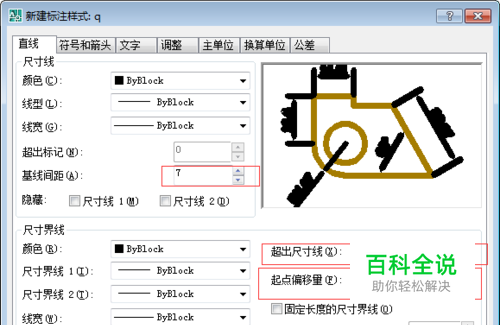

第二步，设置标注样式，在”线“选项卡：基线间距改为7，超出尺寸线改为2，起点偏移量改为3.
03

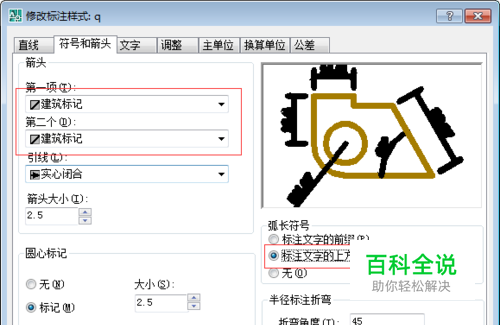

第三步，符号和箭头选项卡：箭头第一和第二都改为建筑标记，弧长符号选标注文字的上方。
04

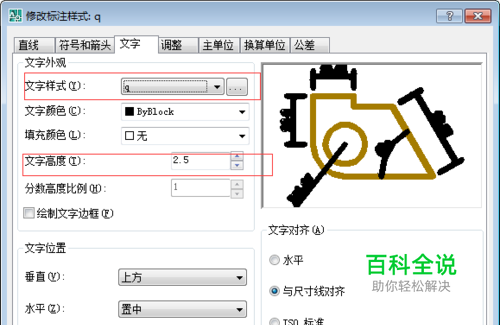

第四步，文字选项卡：文字样式改为设置过的工程图中数字和字母文字样式，文字高度为2.5.
05

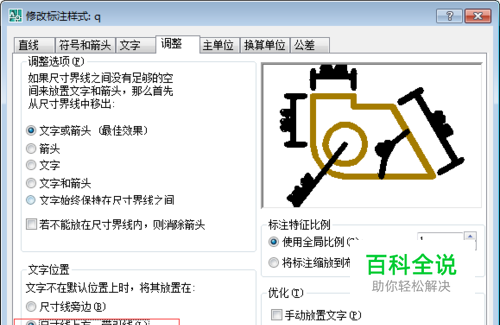

第五步，调整选项卡：文字位置选尺寸线上发。带引线。
06

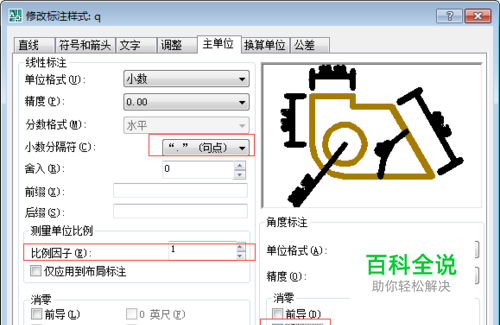

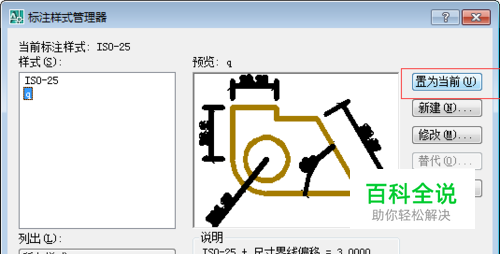

第六步，主单位选项卡：小数分隔符选句点，测量单位比例中比例因子按照所画图纸比例。消零选后续。全部完成后点击确定。
07

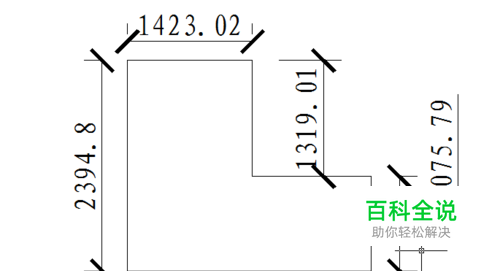

第七步，设置完成后，在标注中选择线性标注，就可以给建筑图标注了。
