solidworks如何进行二维到三维的转化
如何将cad平面图形文件快速转化为三维模型
操作方法
- 01

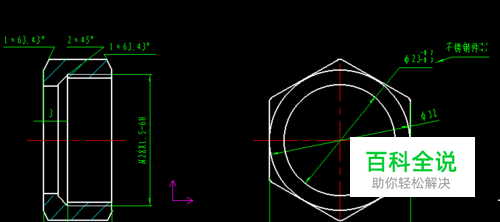

首先打开cad，我这里采用caxa和cad可以通用。 打开我们需要转化的图形。如下图
- 02

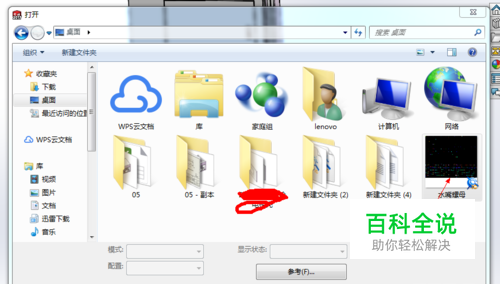

打开solidworks，把格式设置为dwg或者所有，以便可以打开cad文件。
- 03

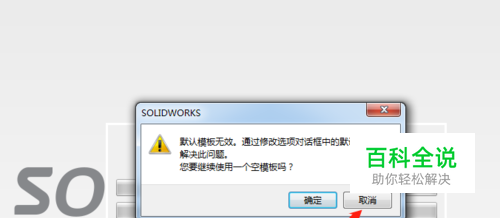

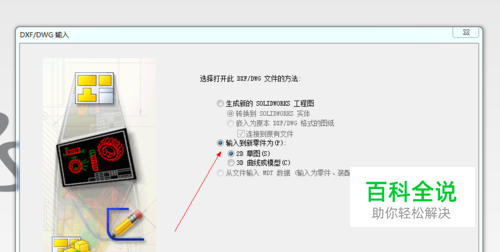

打开选定cad文件，出现选择模板，点击取消，选择标准图纸模板，点击确定。 进入dwg输入界面，选择输入新零件为草图，如下图
- 04

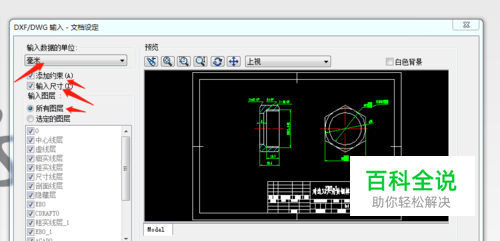

然后点击下一步，进入数据编辑，选择单位为mm，并进行如下设置
- 05

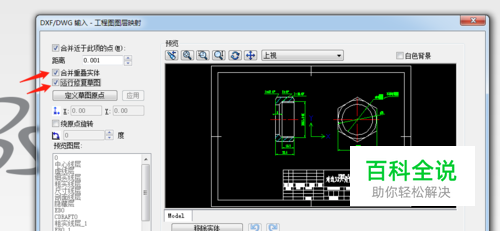

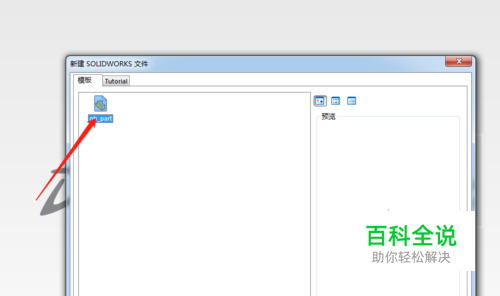

在点击下一步，设置草图自动修复，然后点击完成。会再次出现模板选择窗口，点击取消，选择标准模板。 在确定。
- 06

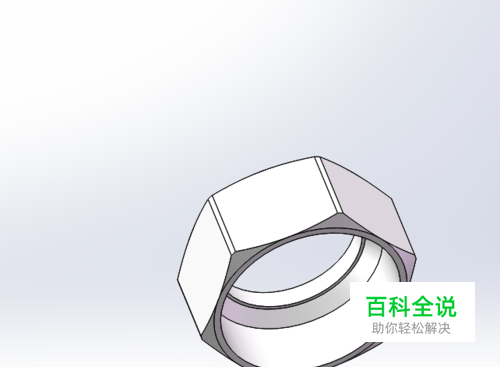

下来就可以进行编辑旋转生成实体模型。转化后的模型如下图。
