如何在CAD中对闭合多段线按面积进行缩小或放大

2024-04-10 04:27:48

该功能能够帮助我们根据指定面积对多段线的形状进行缩小或放大

操作方法

01

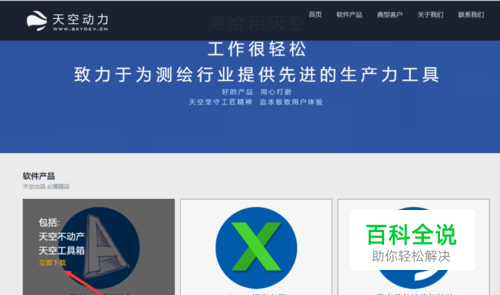

第一步：软件下载与安装 1、登录“天空动力”，下载天空CAD插件平台
02

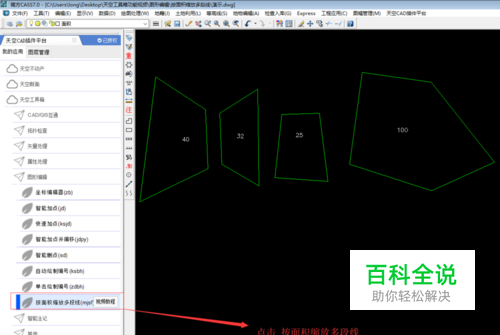

第二步：按面积缩放多段线 2、如果我们在工作中需要将多段线按照指定的面积大小进行缩放调整，可以使用天空工具箱中的按面积缩放多段线功能来实现，下面我就来为大家演示一下：首先我们需要在闭合多段线内部绘制一个文本，用来表示该多段线将被缩放到多大的面积，单位为平方米然后我们执行按面积缩放多段线功能，
03

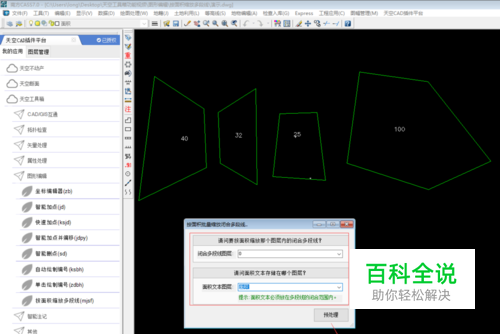

3、在软件的对话框中，我们选择好闭合多段线所在图层和面积文本所在图层，点击预处理；
04

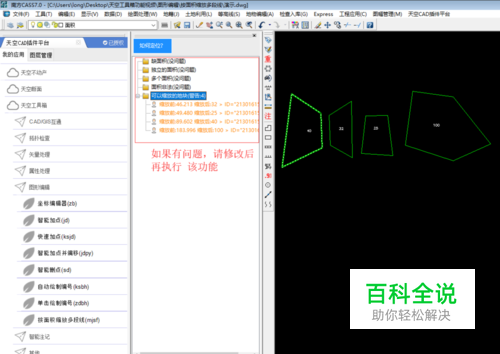

4、接着软件会出现一个汇总界面，我为大家介绍一下每个检查项的含义：缺面积：是指闭合多段线内部不存在面积注记；独立的面积：是指面积注记不在闭合多段线范围内；多个面积：是指闭合多段线内部存在多个面积注记；面积非法：是指面积注记中包含非数字字符，比如字母、汉字等；可以缩放的地块：是指这些地块可以进行放大或缩小；如果汇总界面提示有错误，您可以定位到错误，然后进行修改，修改完成后，重新执行按面积缩放多段线功能即可。最后我们点击执行批量缩放按钮；软件会提示我们“面积调整完毕”，点击确定；
05

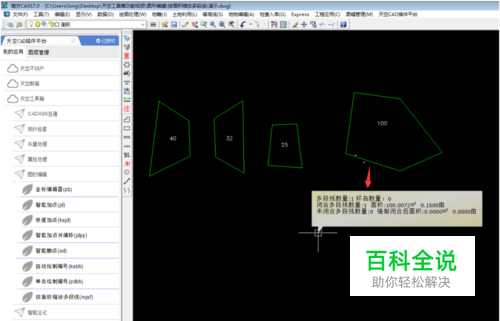

5、如果您想核实一下面积，可以使用“mj”命令，查看指定的多段线面积；我们通过查看图形可以发现，闭合多段线都已经成功按照预设的面积缩放成功了；
