如何在CAD中自动绘制编号

2024-04-08 22:58:36

自动绘制编号和单击绘制编号功能，能够帮助我们快速的为闭合多段线绘制编号，且能满足编号的唯一性。

操作方法

01

第一步：软件下载与安装 1、登录“天空动力” ，下载天空CAD插件平台
02

第二步：自动绘制编号和单击绘制编号在工作中，为了区分地块或标识地块，我们通常会在地块内部绘制一个编号,为了帮助大家更好的解决这个问题，我们开发了自动绘制编号和单击绘制编号功能，下面，我来为大家演示一下：如果您已经绘制好闭合多段线且对多段线内部的编号顺序没有要求，您可以使用自动绘制编号功能，该功能可以对选中的闭合多段线进行自动编号且满足编号的唯一性。
03

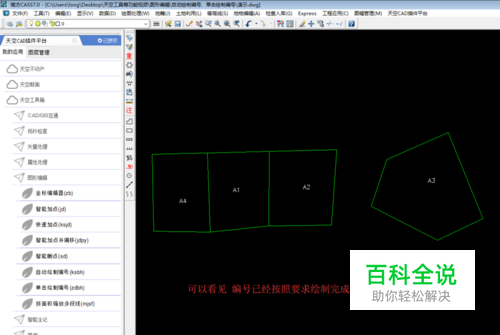

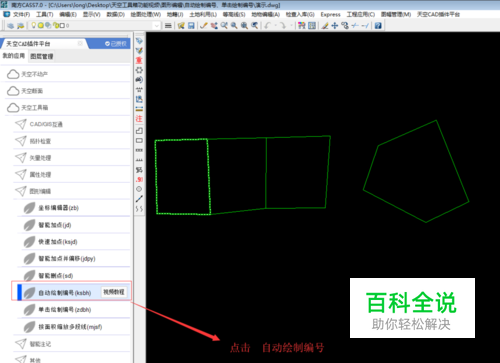

比如：我想对当前CAD中的闭合多段线进行自动编号，首先我们执行自动绘制编号功能，然后根据软件提示，选择需要编号的闭合多段线，点击回车键；接着，按照软件提示：我们输入编号的起始值，这里我输入 1，点击回车键；我们通过查看图形可以发现，软件已经按照我们的要求绘制好编号了。
04

如果您需要手动按顺序给地块指定一个编号，您可以使用单击绘制编号功能。
05

比如：我想对当前CAD中的闭合多段线按要求进行编号，首先我们执行单击绘制编号功能，软件会提示我们输入一个用于保存编号的图层，这里我输入“编号”，点击回车键；接着，按照软件提示：我们输入编号的起始值，这里我输入“A1”,点击回车键；下面我们就可以在指定位置绘制编号了，绘制完毕后，点击键盘上的“ESC”退出，即可查看我们的编号了。我们通过查看图形可以发现，软件已经按照我们指定的顺序绘制好编号了。
