如何在CAD中绘制“手柄”

2024-04-08 18:34:53

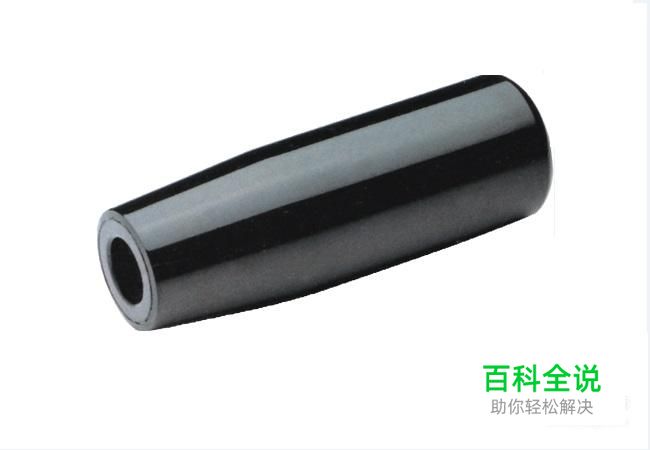

机械手柄在生活中有很大的作用，可以传递力，能够很轻松的拧开很紧的零件，现在就和小编一起看看如何在CAD中绘制“手柄”吧。

操作方法

01

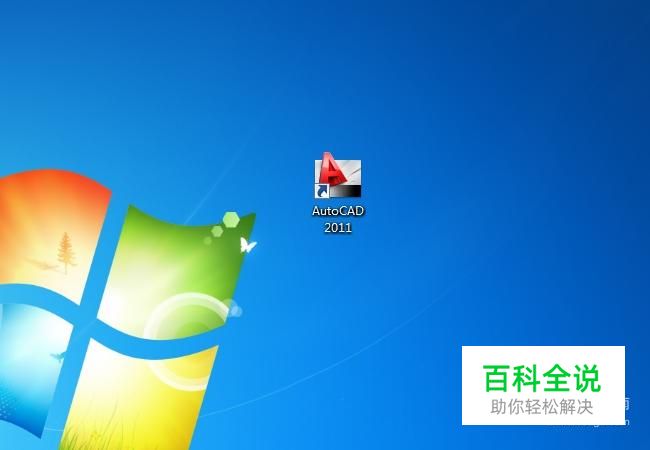

打开CAD2011软件。
02

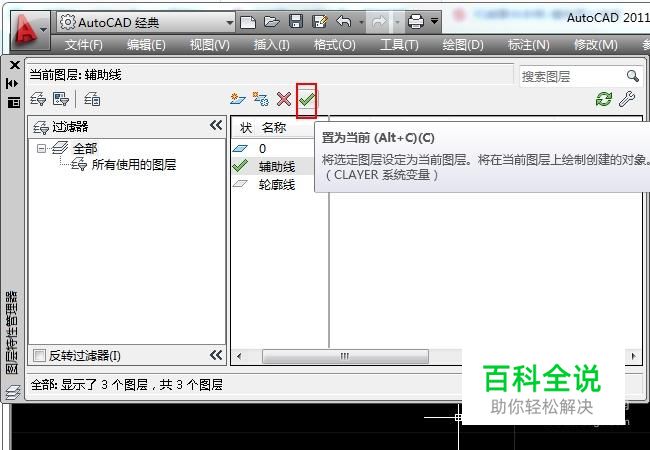

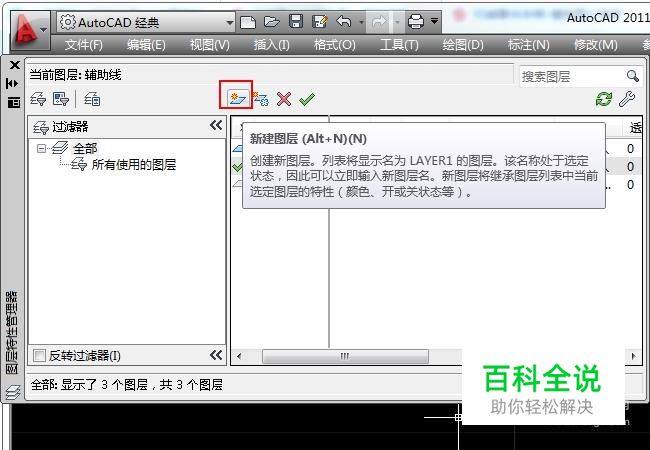

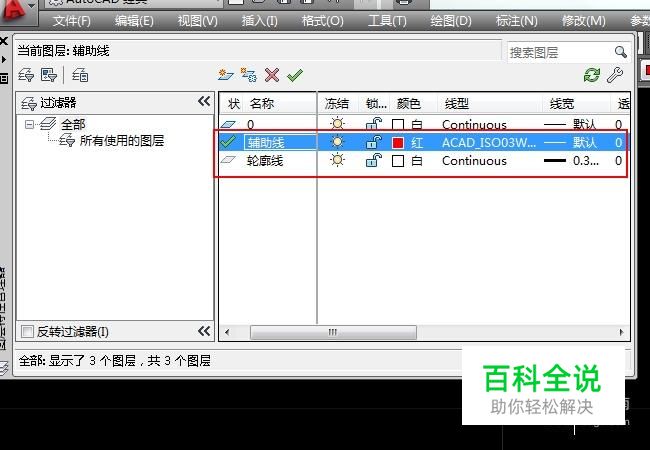

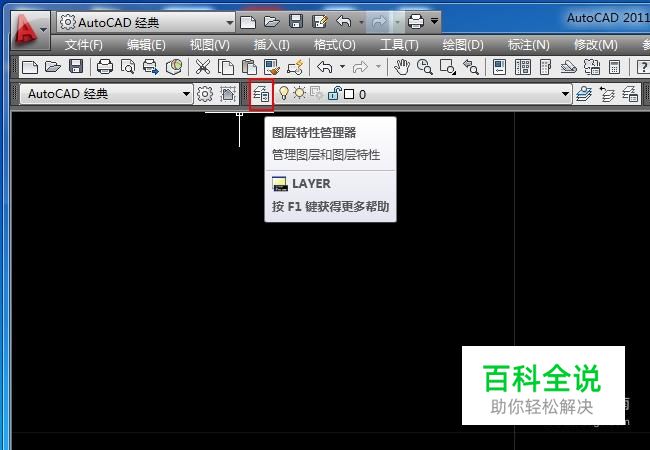

点击“图层管理器”，新建图层“辅助线”，将颜色改为“红色”，将线型改为ACADISO03W100”，线型选择“默认”，在新建图层命名为“轮廓线”，将颜色改为“白色”，线型改为“continuous”，线宽改为“0.3mm”。将“辅助线”置为当前层，关闭图层管理器。
03

点击菜单栏的“绘图”，选择“直线”，在操作界面中绘制出十字相交辅助线。
04

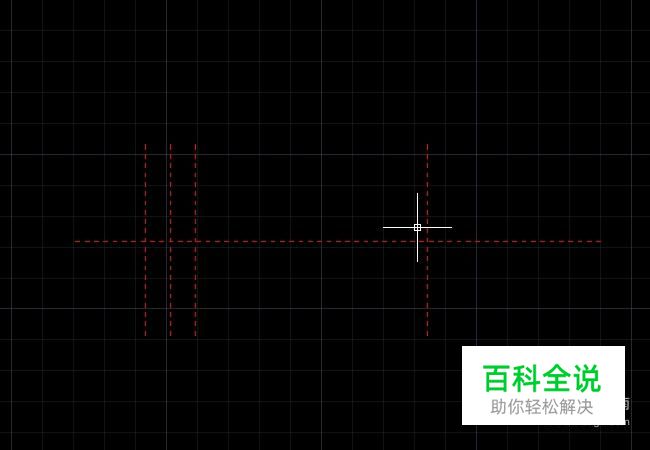

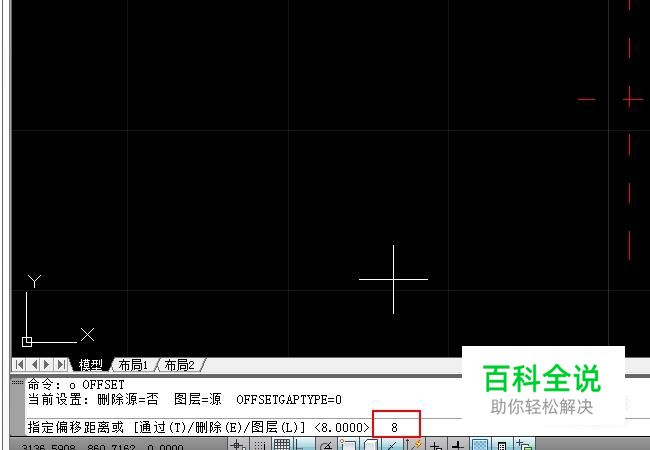

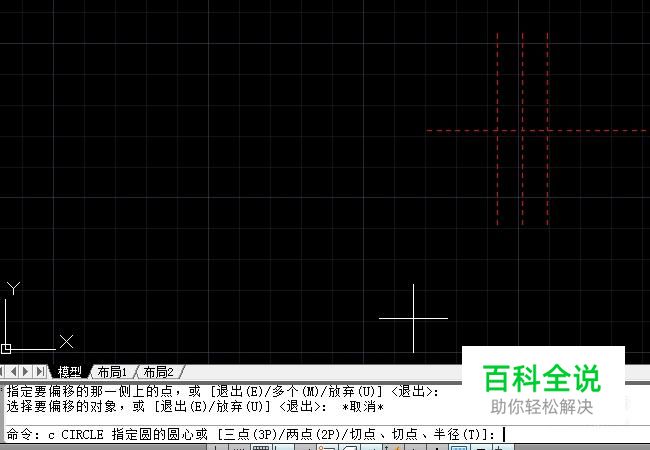

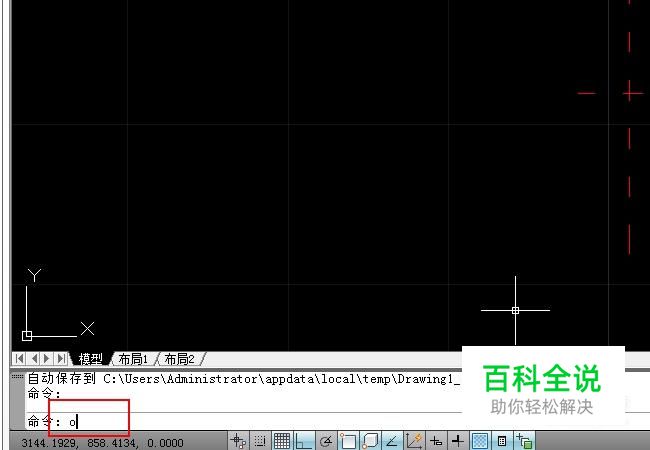

在命令栏输入“o”，按下空格键，将竖直辅助线向左偏移8个单位，在将该线段向右分别偏移8和83个绘图单位，(选择后的线段会变成虚线)。在将图中黄色线段向右再偏移10个单位。
05

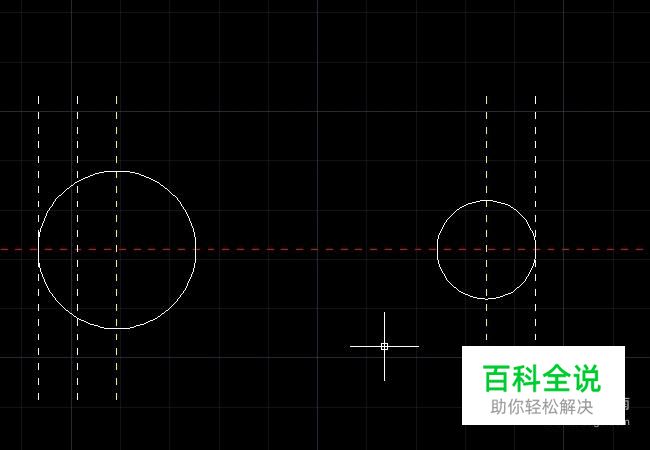

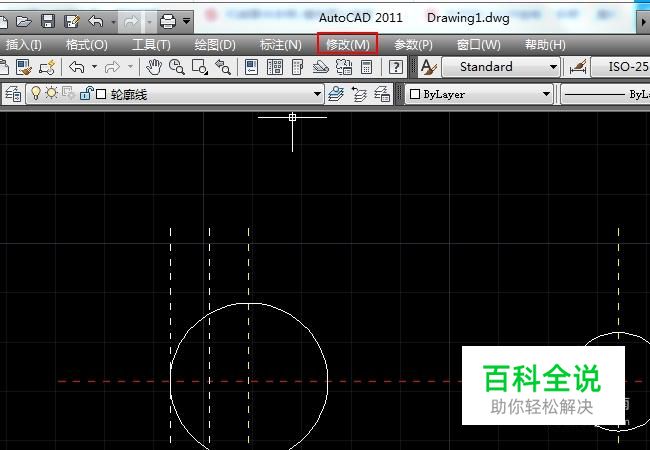

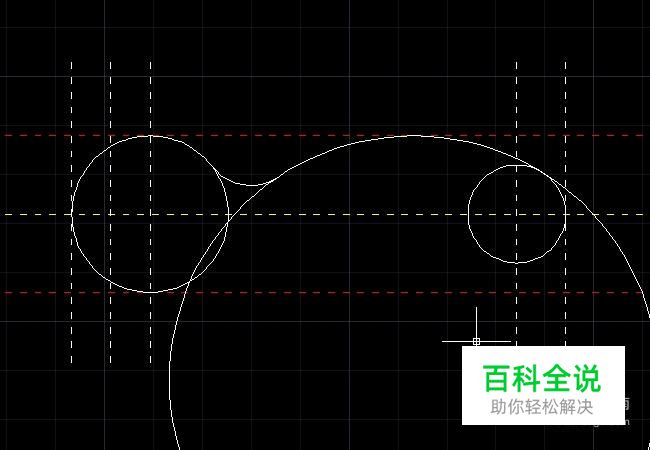

点击图层“图层管理器”右端下拉图标，将“轮廓线”置为当前，在命令栏输入“c”按下空格键，以图中黄色和红色的交点绘制半径为15和10的圆。
06

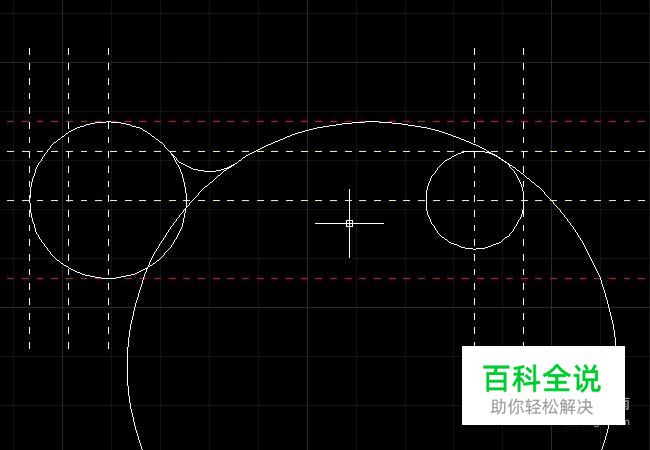

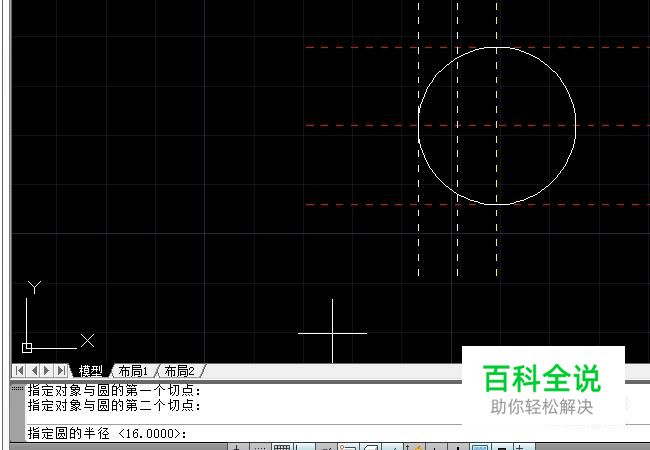

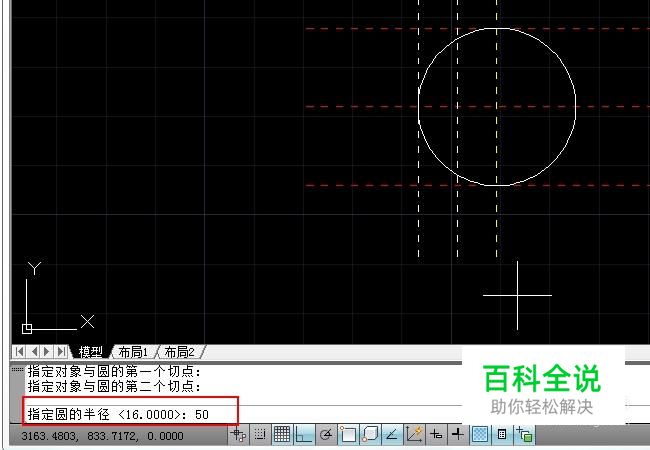

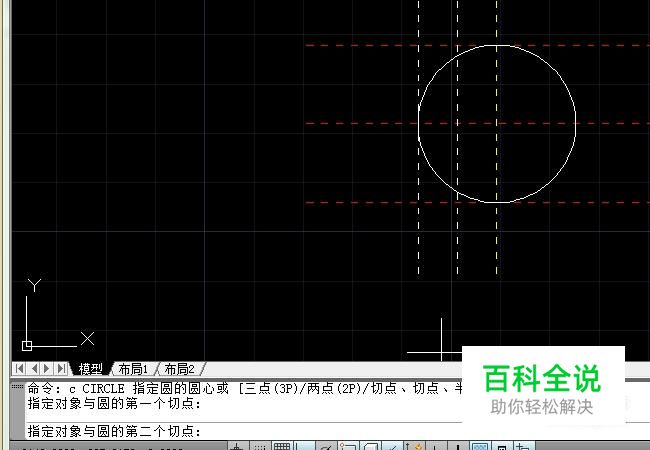

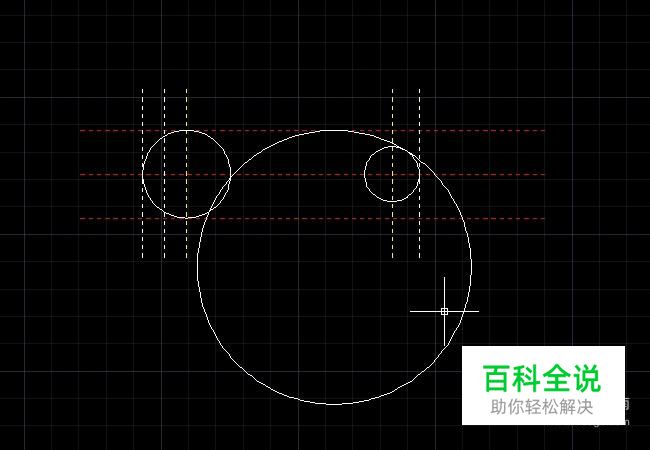

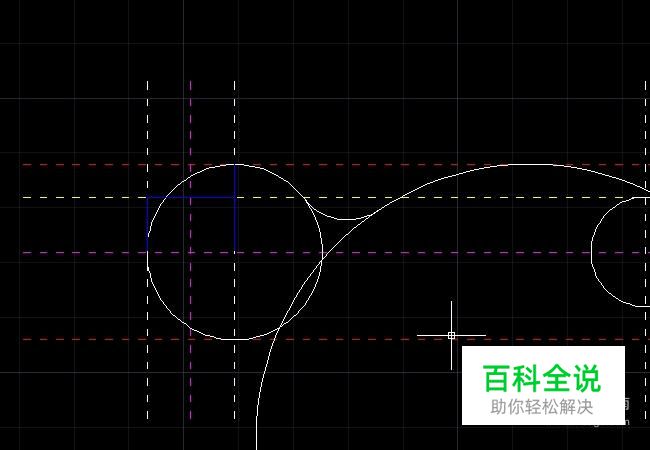

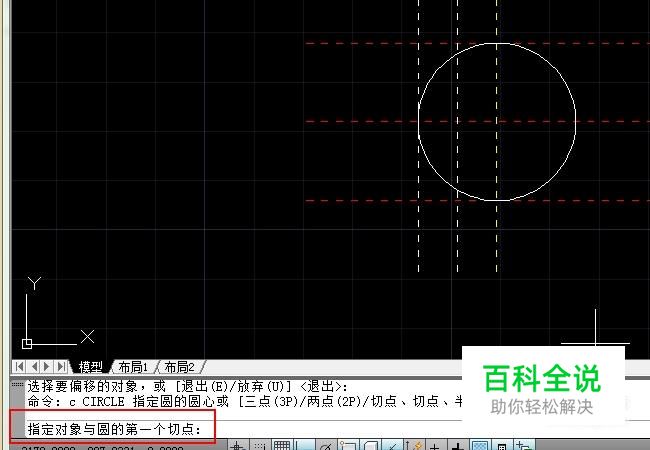

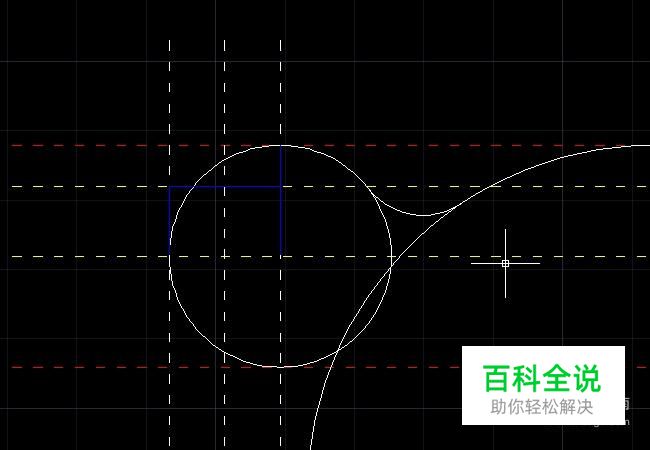

在命令栏输入“o”按下空格键，将水平辅助线向上向下偏移16个单位，再在命令栏输入“c”，按下空格键，输入“t”，按下空格键，以半径为10的圆的右上角为第一切点，以最上侧水平辅助线上一点为第二切点，然后在指定圆的半径为“50”，
07

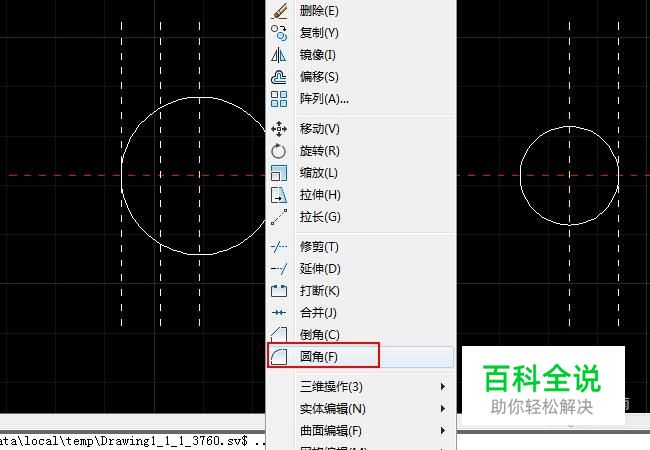

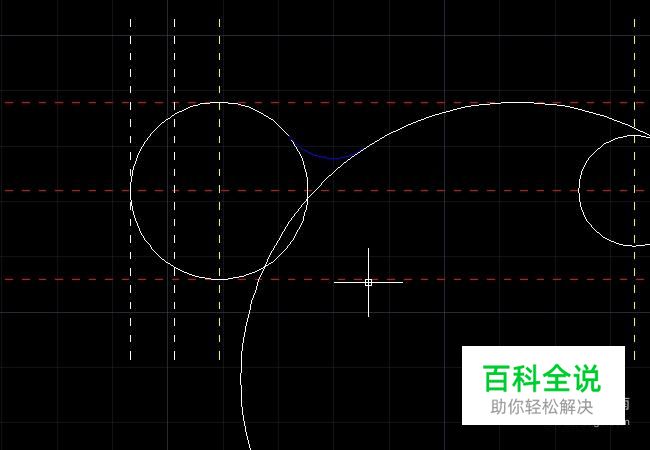

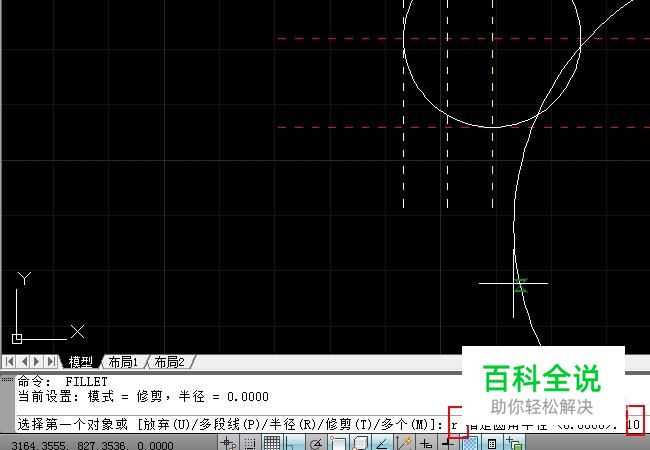

单击菜单栏的“修改”选择“圆角”(对半径为16和半径为50的圆圆角)，输入“r”在输入“10”，在选择半径为16的元为第一对象，在选择半径为50的圆为第二对象，按下enter键后就可以看到圆角已经完成（如图蓝色部分）。
08

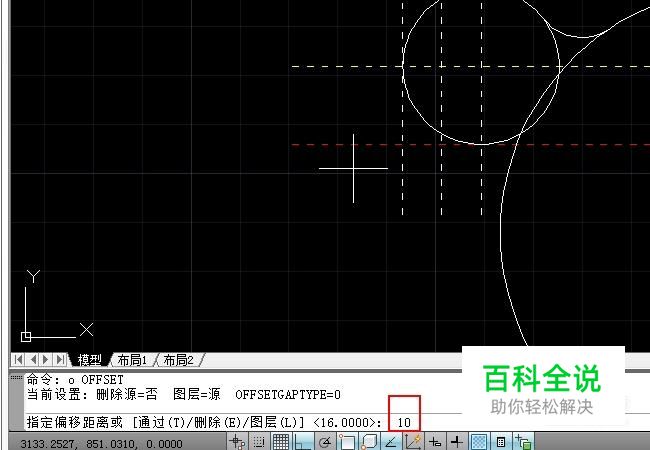

在命令栏输入“O”按下空格键，将黄色中心水平辅助线向上偏移“10”个单位，再命令栏输入“l”按下空格键，绘制如图所示蓝色的线段。
09

单击菜单栏中的“绘图”选择“圆”，以图中洋红线段交点绘制半径为“4”的圆，（如图中洋红色圆）。
10

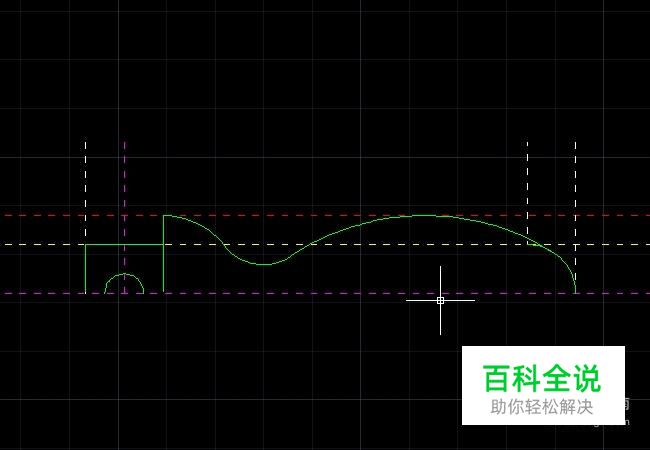

在命令栏输入“tr”连续按空格键两次，修剪多余的线段，如图所示。
11

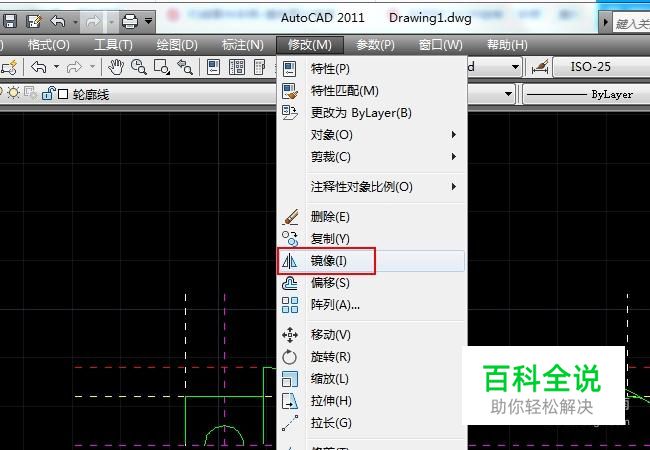

点击菜单栏“修改”，选择“镜像”选择图中绿色线段，选择后线段从实线变为虚线，然后按下空格键，以图中黄色左端黄色线段和蓝色线段上一点为第一镜像点，以右端蓝色和黄色线段交点为第二镜像点，然后按下空格键。
12

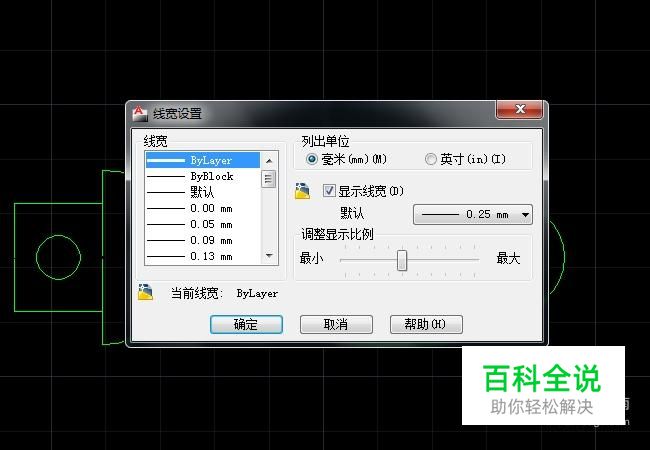

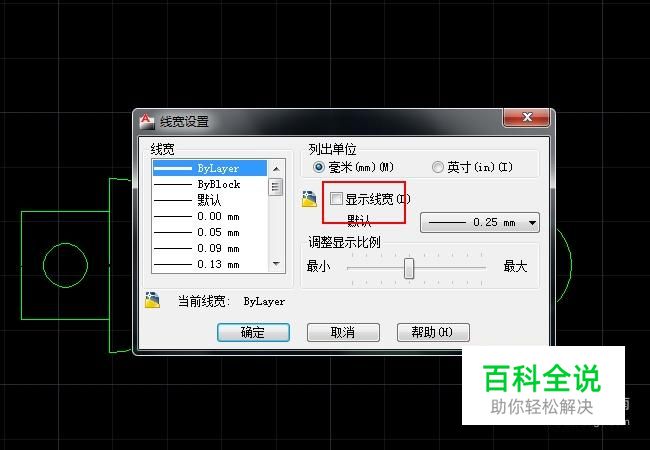

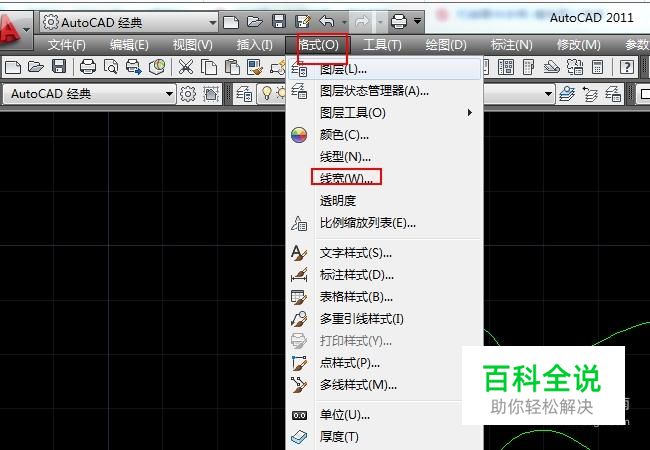

删除多余线段，然后将颜色改统一的绿色，在点击菜单栏的“格式”选择“线宽”，在弹出的对话框里勾上“显示线宽”。这样我们就完成了“手柄”的绘制。
