怎么用solidworks画两头并圈的弹簧

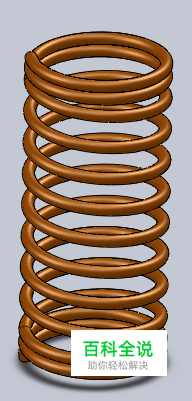

本篇分享，如何用solidworks画出两头并圈的弹簧模型。
（弹簧的基础画法，参考下面的另一篇）
方法1：可变螺距法
- 01

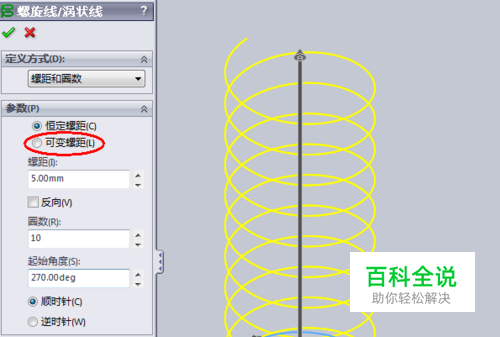

画扫描路径时，螺旋线的生成，不要选“恒定螺距”，选择“可变螺距”。
- 02

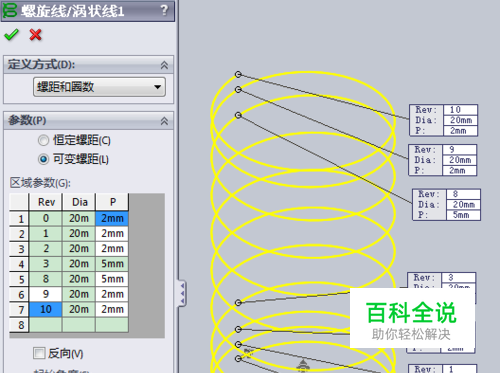

进入可变螺距设置，区域参数里，设置好相关的参数：Rev表示第几圈，Dia表示直径，P表示螺距。
- 03
生成两端逐步并紧的螺旋线后，画弹簧丝径截面圆，扫描即可得出两端并圈的弹簧模型。
方法2：两端拼接法
- 01

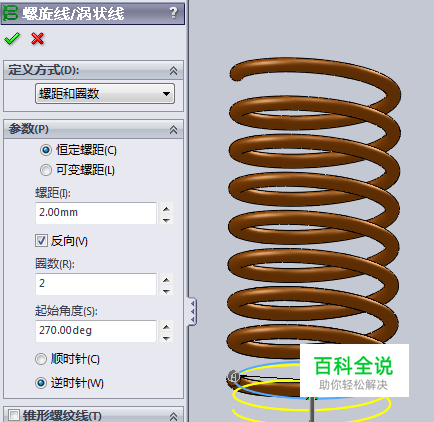

画好一个弹簧模型后，在弹簧的一端，以弹簧尾端圆心所在水平面为基准，画螺旋线，设置好螺旋的方向、螺距以及圈数：螺距比弹簧丝径稍微大一点避免干涉，圈数1~2圈。
- 02

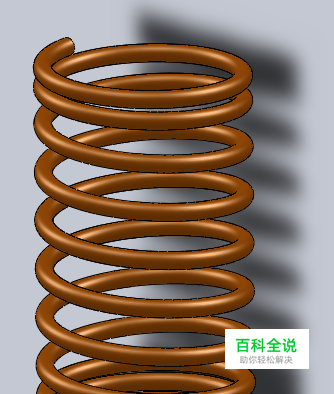

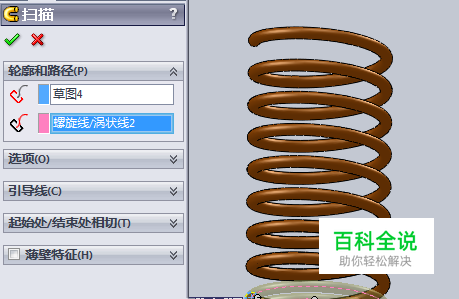

画出拼接的螺旋线后，再画一个截面圆，扫描即可得到一段拼接的弹簧，因螺距较小，就达到了并圈的效果。
- 03
同样，另一端也可以采用同样的办法拼接，最终得到完成的弹簧模型。
