如何用SolidWorks画螺旋叶片

螺旋叶片很多地方都需要画,这里教给大家最基本的画法。

操作方法

  • 01

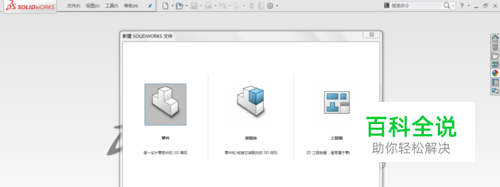

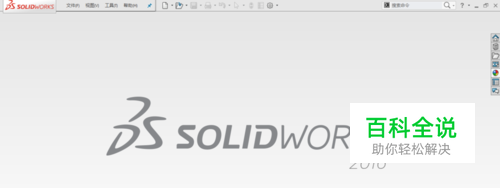

    打开SolidWorks软件并新建零件图。

  • 02

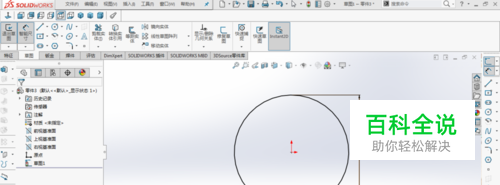

    选择一个面,如上视图面。创建草图,画一个圆,直径定为80mm。

  • 03

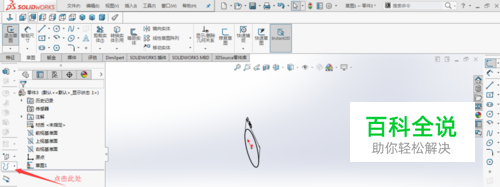

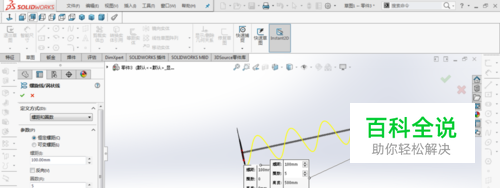

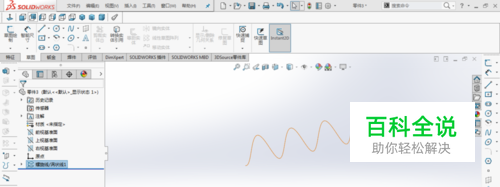

    点击箭头处曲线指令,展开的两个选项中选择“螺旋线\涡状线“,选择好螺距和圈数,生成螺旋线。

  • 04

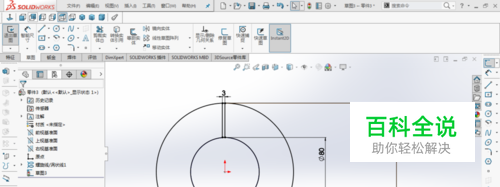

    下一步,继续在上视基准面上创建草图。画一个大圆(160mm)和一个小圆(80mm)。

  • 05

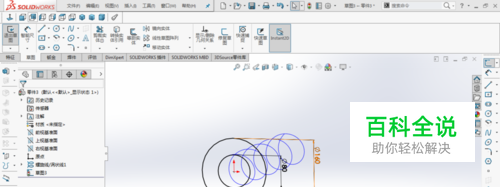

    在大小圆之间画出“扇叶”,然后清楚掉多余的线条,只保留“扇叶”。

  • 06

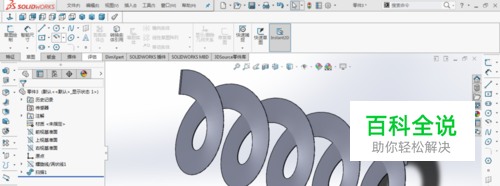

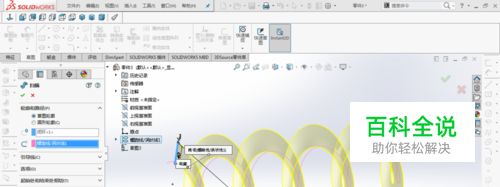

    接下来使用扫描指令。轮廓选择“扇叶”草图,路径选择螺旋线。这时候就会出现预览效果了。然后点击确认就可画出螺旋叶了!
