如何用SolidWorks画剑

希望我的分享能够给大家带来建模的乐趣。

操作方法

  • 01

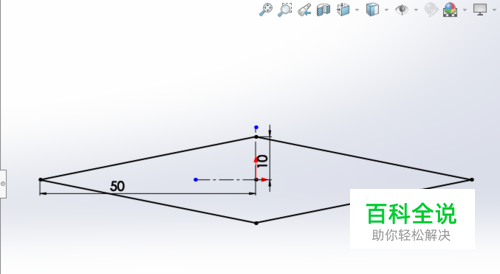

    绘制剑身的横截面草图。

  • 02

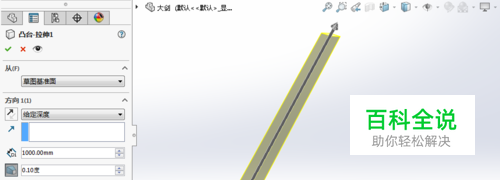

    进行拉伸凸台操作。为了美观,进行了0.1度的拔模处理。剑身完成。

  • 03

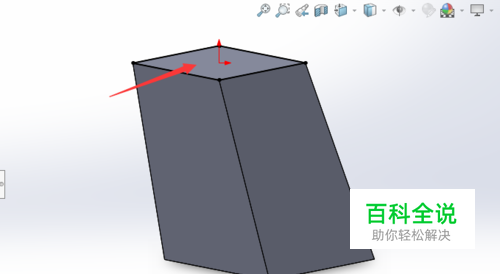

    在剑身的顶端绘制草图,准备对剑尖建模。

  • 04

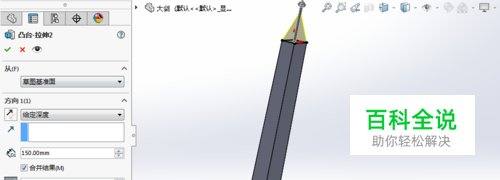

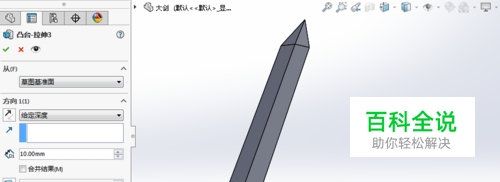

    对草图进行拉伸凸台操作,然后我们通过调整拉伸长度和拔模角度来对剑尖建模。

  • 05

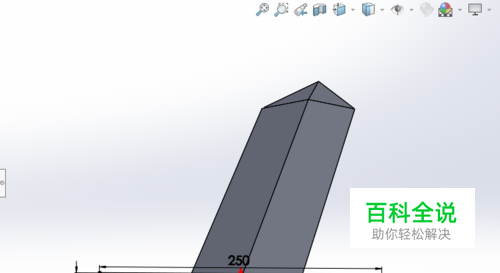

    在剑身的底端绘制草图,为剑肩的建模做准备。

  • 06

    通过拉伸凸台操作,对剑肩进行建模。

  • 07

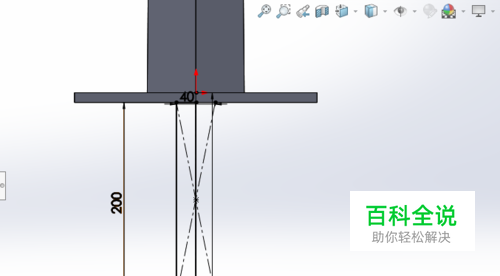

    在剑肩底端绘制草图,为剑柄建模做准备。

  • 08

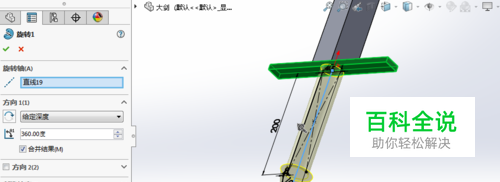

    通过旋转凸台操作,对剑柄完成建模。

  • 09

    剑的基本模型完成了。

  • 10

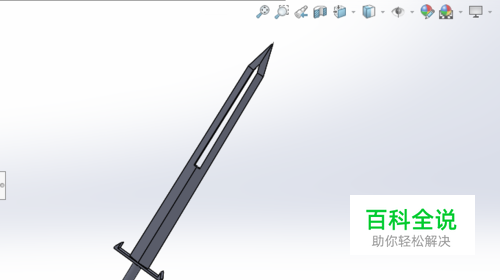

    此外我们还可以对剑进行更精细的设计。如图,在剑身中间开口,改变剑肩的外形。

  • 11

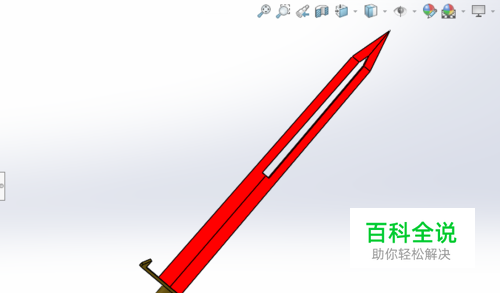

    最后还可以为剑加上颜色,让宝剑看起来更霸气。
