如何用SolidWorks画一朵小白花

希望可以帮助到大家进一步学习SolidWorks。

操作方法

  • 01

    新建零件

  • 02

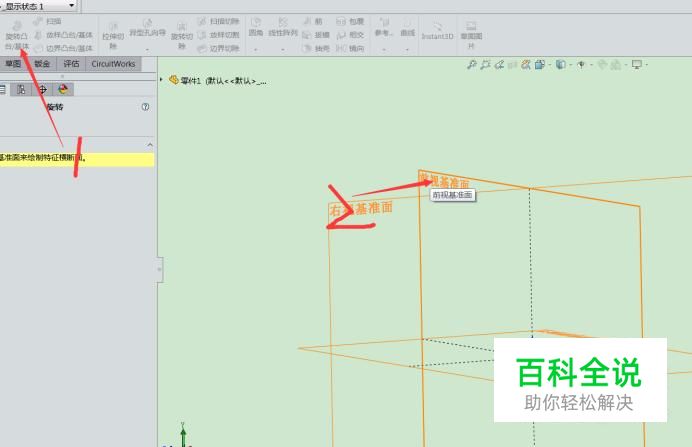

    点击旋转实体功能-选择草绘平面

  • 03

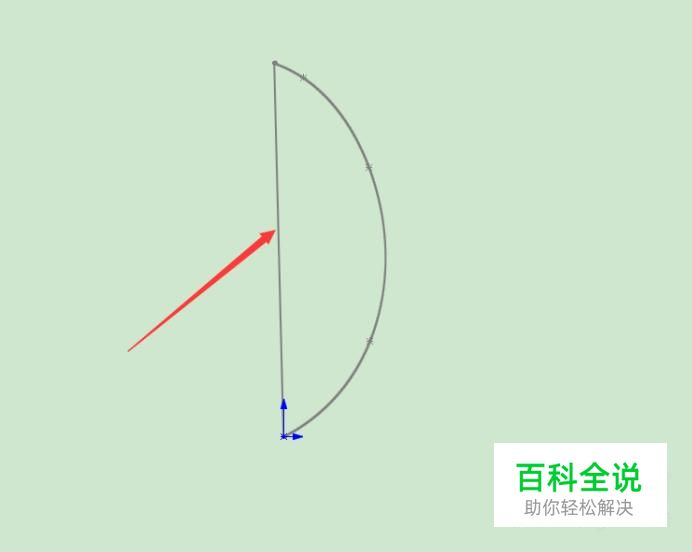

    画出轮廓

  • 04

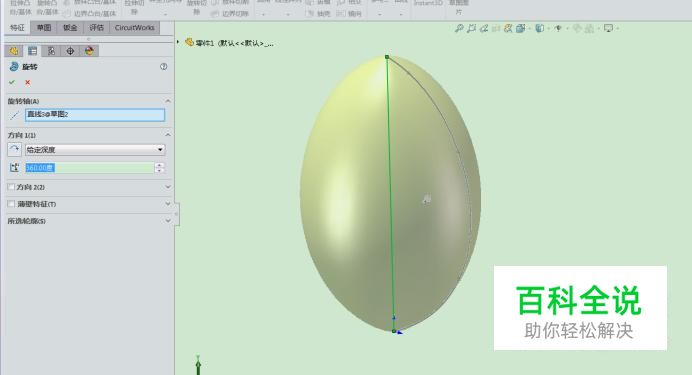

    选择旋转轴-打钩确定。

  • 05

    再用草绘在前视基准面画出花瓣的曲线。

  • 06

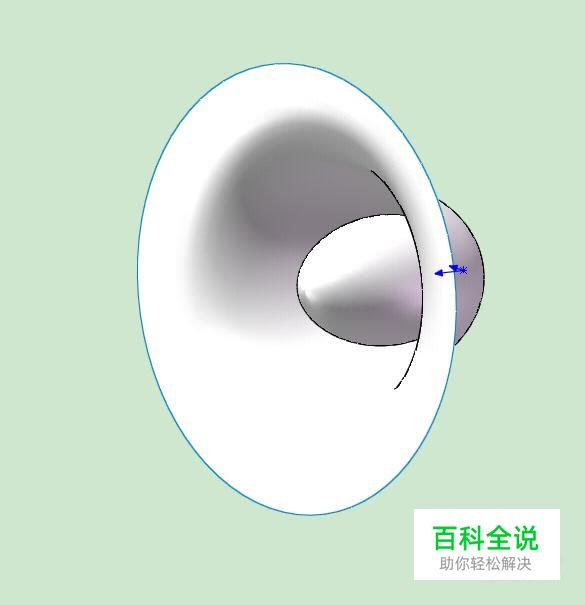

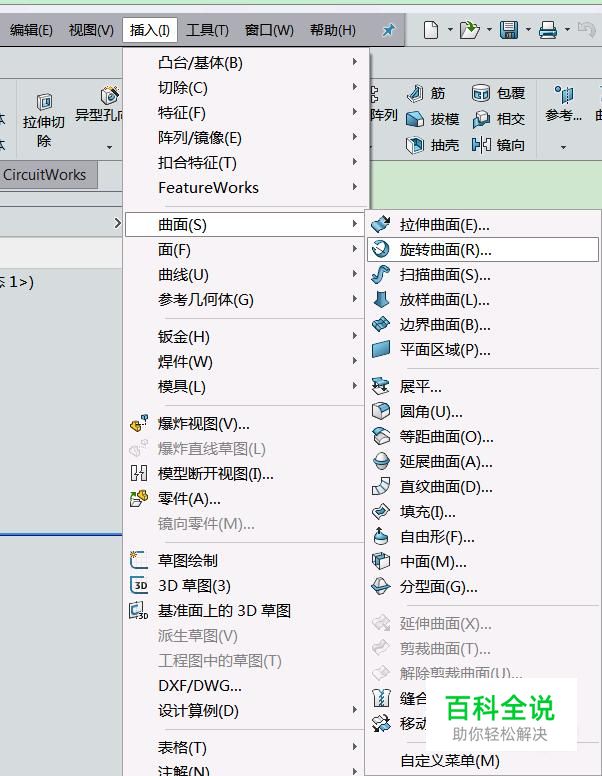

    插入-曲面-旋转曲面-旋转旋转轴。

  • 07

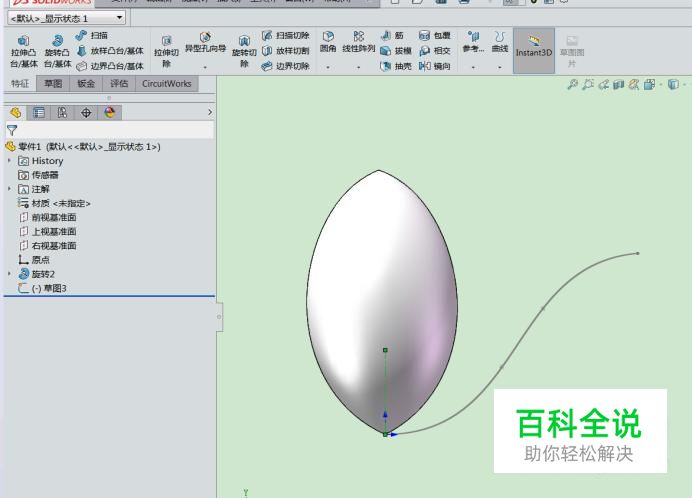

    画出的成品如图。
