如何用SolidWorks画雷神之锤
希望我的分享能够提升大家建模的兴趣。
操作方法
- 01

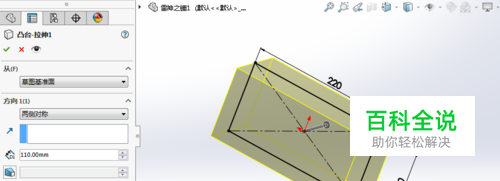

绘制草图，拉伸凸台得到锤子的基本模型。
- 02

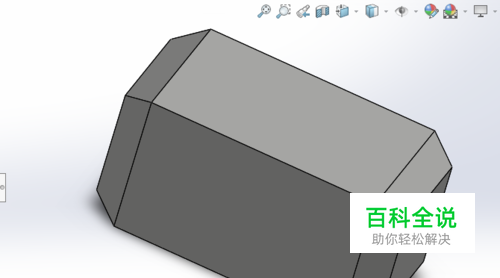

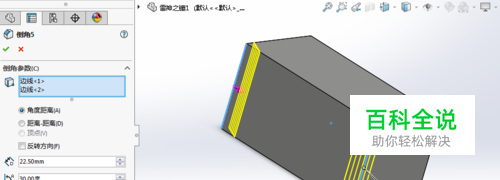

对锤子的每个边都进行倒角处理。
- 03

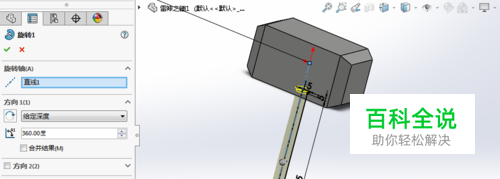

绘制草图，旋转凸台，得到锤柄的模型。
- 04

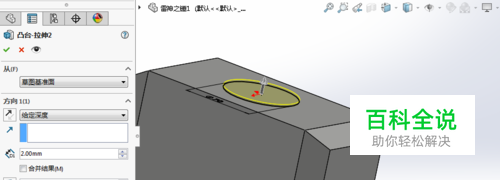

绘制草图，拉伸凸台，对锤子进一步装饰。
- 05

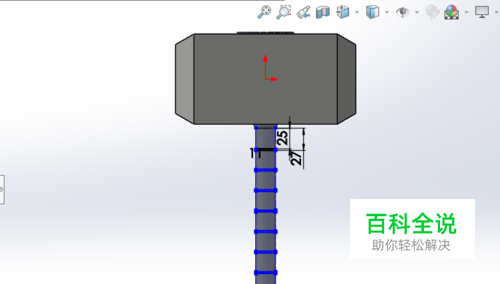

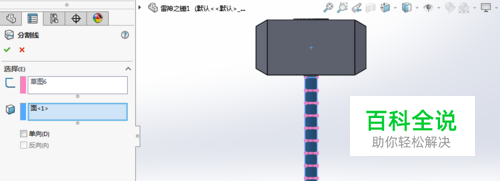

绘制草图如下，作为锤柄上的分割线。使用分割线命令，将锤柄分为若干段。
- 06

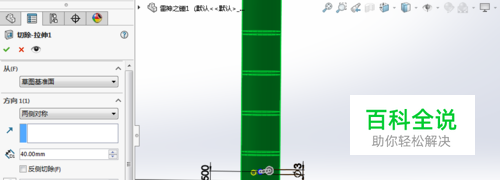

绘制草图，拉伸切除，得到孔。
- 07

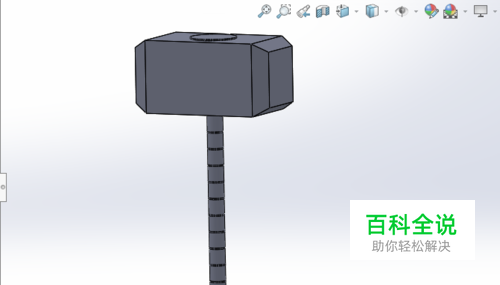

锤子的模型初步建成如下。
- 08

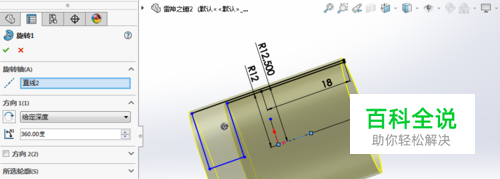

柄端套的绘制。绘制草图，旋转凸台得到基本的柄端套模型。
- 09

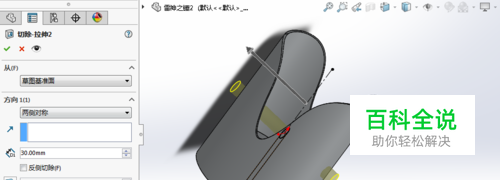

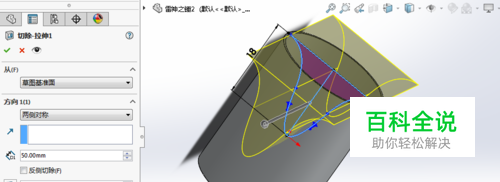

绘制草图，拉伸切除，对柄端套进行修饰。
- 10
绘制草图，拉伸切除，给柄端套通孔。
- 11

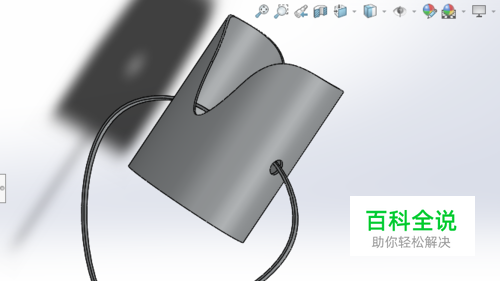

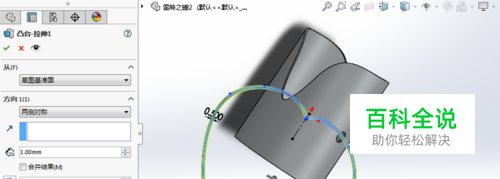

绘制草图，拉伸凸台，在柄端套内建一个绳子的模型。
- 12

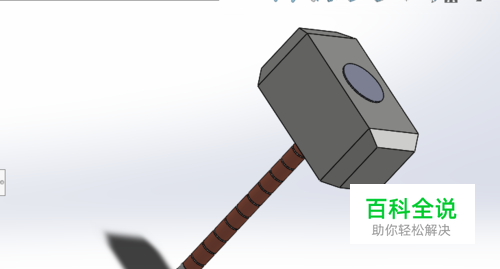

将锤子和柄端套模型进行装配，并上色，得到如下最终模型。
