protel99se画原理图

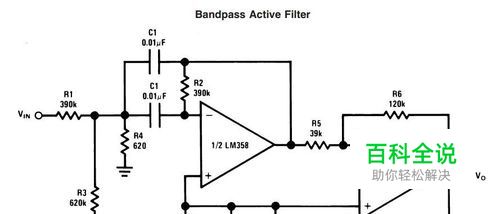

画电路图，是从事电子行业人员必须掌握的技能。下面分享下如可利用Protel99se画电路图。如下图为例，利用Protel99SE一步步把它绘画出来。
操作方法
- 01

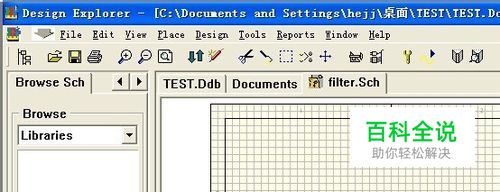

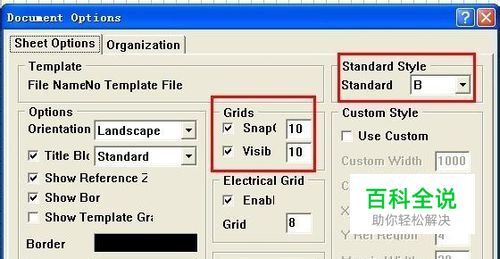

新建工程，新建filter.sch文件,进入电路图画图页面。设置图纸大小及棚格。在菜单栏上选择 Design--options。在出来的对话框中按实际需要的大小设置。
- 02

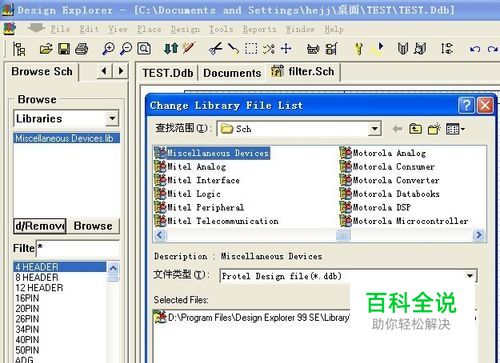

先导入元件库，点击软件最左边Browse下面的Add/Remove，在打开对话框中选择所须要的元件库。一般软件已自动导入Miscellaneous Devices.lib库（常用元件库）。库中没找到所要的元件时，也可自己创建。
- 03

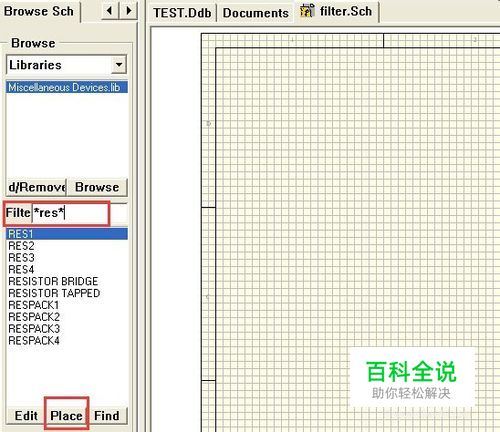

开始放置元件。先放置电阻，也可先放其它元件。在Filte中搜索电阻 *res*。注意*为通配符，在搜索时都加上它。选择res1，点击Place后拖动鼠标，则电阻就跟着鼠标走了。
- 04

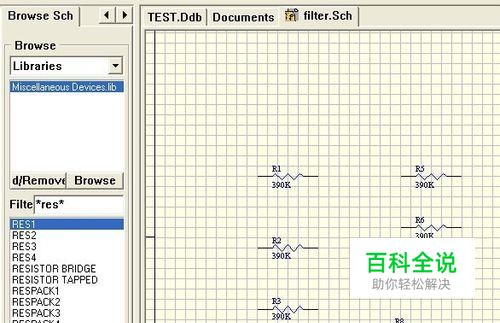

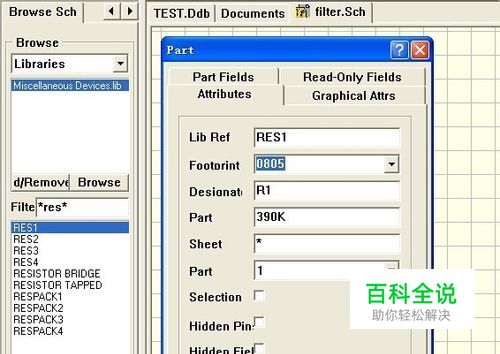

此时按键盘上Tab键，则出现设置电阻对话框。FootDrint：电阻封装，若只画电路图，后续不用画PCB的话封装可以不设置。Desianate:元件位号。Part:元件电性参数。设置好后在需要放元件的位置点击左建即可。可连续点击左键放置。当不用再放置时可按键盘上ESC键或点击鼠标右键即可。
- 05

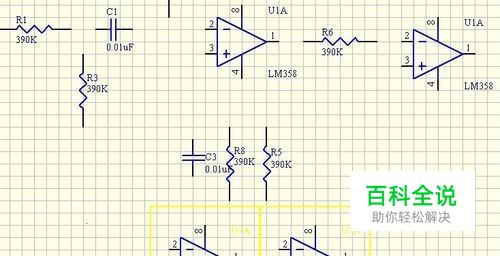

放置其它元件，在Filte中搜索电容 *cap*，运放为*lm*。元件参数设置方法跟电阻设置一样。元件放完后摆好位置，尽量美观。
- 06
摆元件位置过程中，若元件数量不够再则按照以上步骤增加，多的删除。删除有多种方法，一是左键单击元件选中后按Delete键。这种方法只能删除单个元件。若删除较多元件，可以拖动鼠标全选中，按alt+delete键即可删除。这种方法最好用在删除一大片元件。取消选择则按X+A键。还有一种更好用的方法就是按E+D键，鼠标出现光标后就点击一下要删除的元件即可删除，可以重复删除，当不再删除时可按ESC键或鼠标右键
- 07

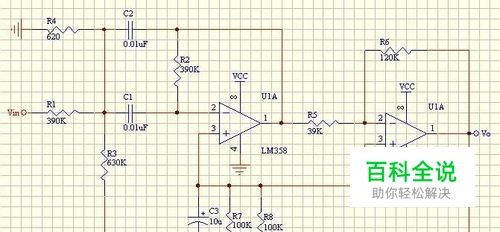

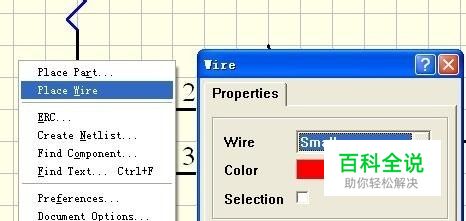

连线。在菜单栏上选择Place--wire，或设计面点击右键选择Place Wire 开始连线。若想改变线大小及颜色，可在画线过程按Tab键。在Wire对话框中设置。连好线，放置电源及地，在菜单栏Place--Power Port,再按Tab键设置即可
- 08

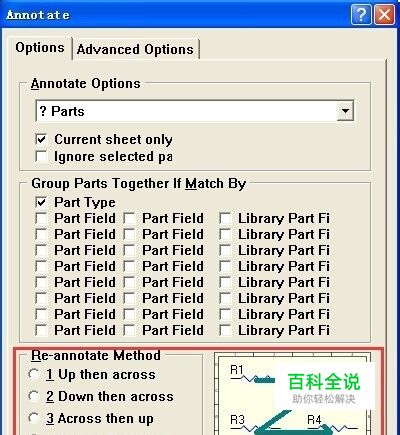

若元件位号想按一定循序排列，如从左到右，或从上至下。可以在菜单栏Tools--Annotate，在对话框中Re-annotate Method在选择下面1-4号。右图可预览。
- 09
设置元件参数及位号。修改完再检查，没什么问题保存就算画完了
