如何用Protel99SE画封装库

画PCB板，要经常要自己画元件封装。下面教大家怎样画封装，建立自己或公司的封装库

操作方法

  • 01

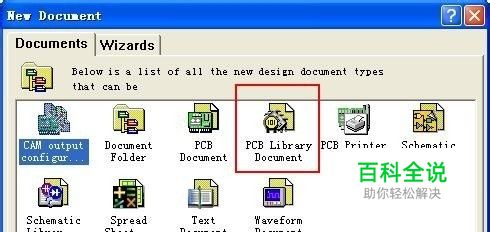

    打开软件，进入软件，新建工程后，进入Documents文件夹内，在空白地方点右键，在出现的对话框中选择PCB Library Document,双击进入*.LIB文件绘封装

  • 02

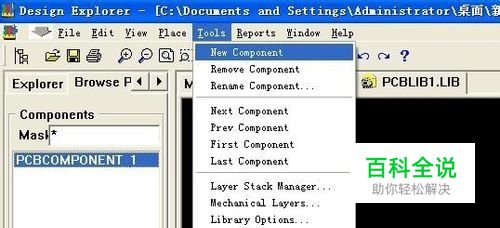

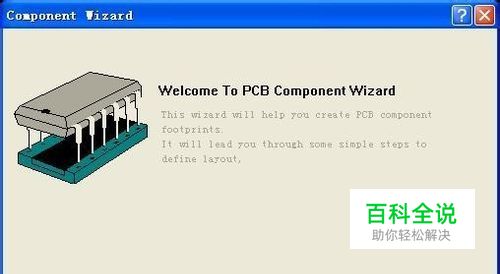

    在菜单中选择Tools下的New Component，将出面PCB元件封装向导。可以一步步跟着向导做，也可不用向导。我一般不用向导，选择Cancel，在Components下面将出现新元件。在元件上右键，选择Rename重命名

  • 03

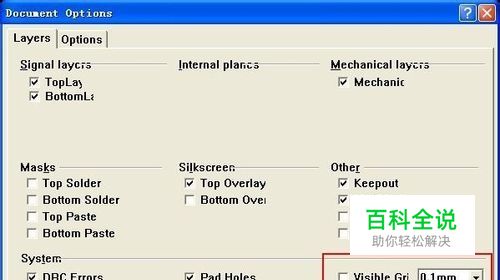

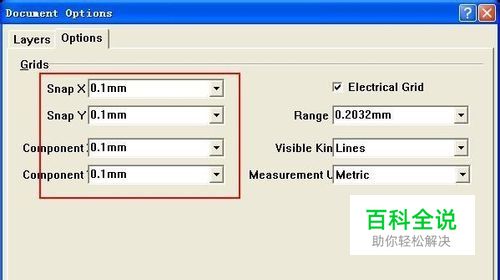

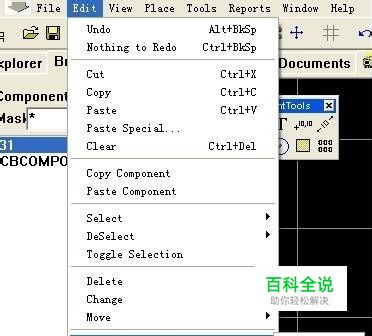

    定原点，设置栅格大小，这里根据自己习惯设置大小

  • 04

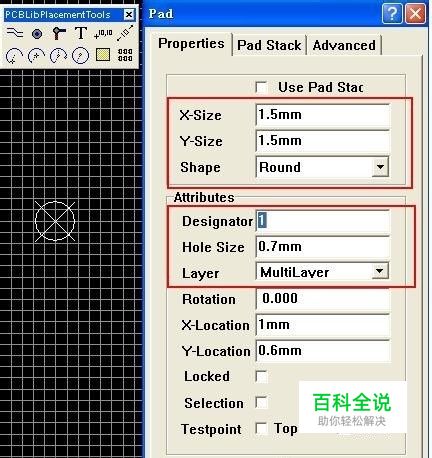

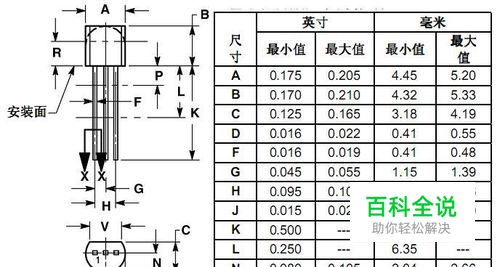

    开如画引脚焊盘。看规格书，脚直径F＝0.48mm，一般孔比直径大0.2-0.4就可以了。这里用0.22，焊盘双比孔大0.5-0.8都是可以的。看各公司的生产情况,这没有固定大小。这里我设置孔0.7,总1.5。

  • 05

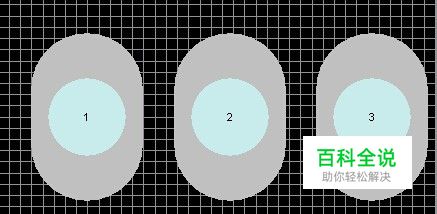

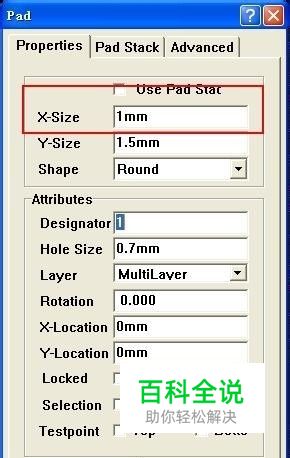

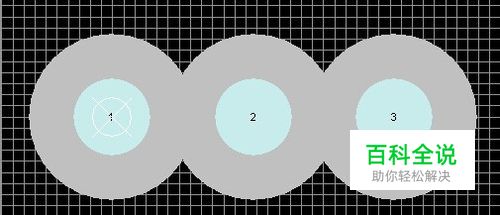

    两脚间距离G=1.15-1.35mm间。选择中间值就可以了。我选择1.27mm。调节后焊盘距离，如图看到3个焊盘都接在一起了，这肯定不行，所以只能把焊盘一边减少。如图。

  • 06

    焊盘固定了，边框只要合适元件大小即可，无须画得与元件一至外型．按着规格书大小画边框就可以了
