altium designer如何画封装
介绍下altium designer封装的基本操作，希望对需要的朋友有帮助。
利用向导画封装
- 01

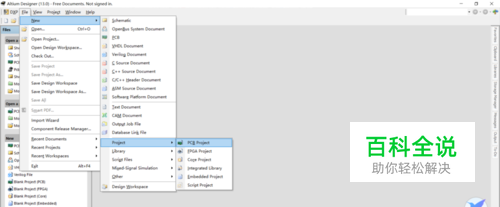

新建或者打开一个PCB库文件。
- 02

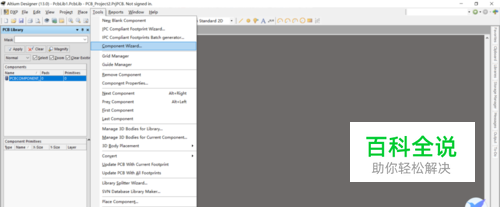

点击菜单栏的“Tools ->Component Wizard”进入封装设计向导。
- 03
点击Next
- 04

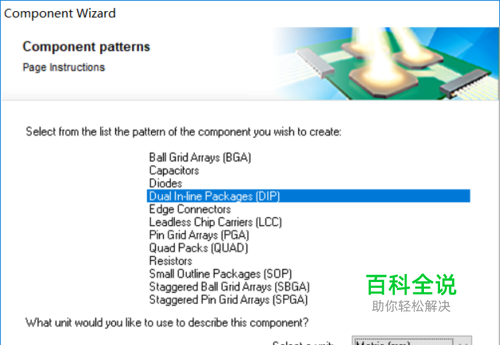

选择封装类型和单位类型，上面的列表框为封装类型，下面的下拉框为单位，确认后点击“Next”。
- 05

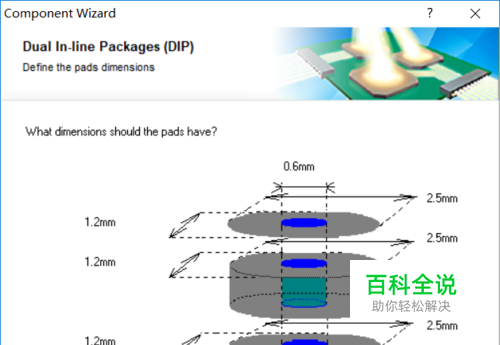

选择焊盘尺寸，可以设置各层的内径、外径，确认后点击“Next”。
- 06

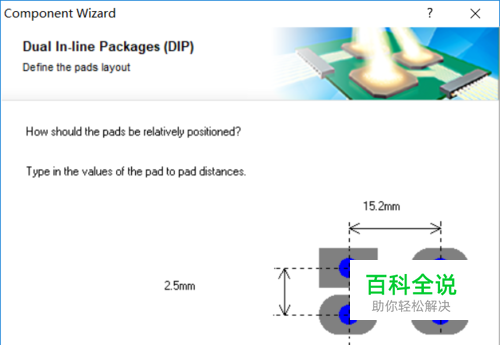

选择焊盘间距，确认点击“Next”
- 07

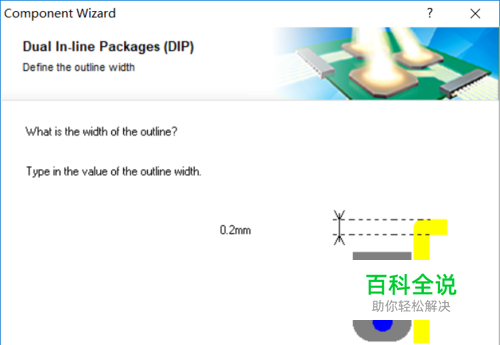

选择丝印宽度，Ok后点击“Next”
- 08

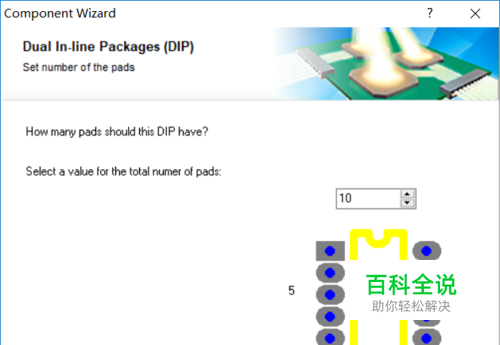

选择所需的引脚数码，确认后点击“Next”
- 09

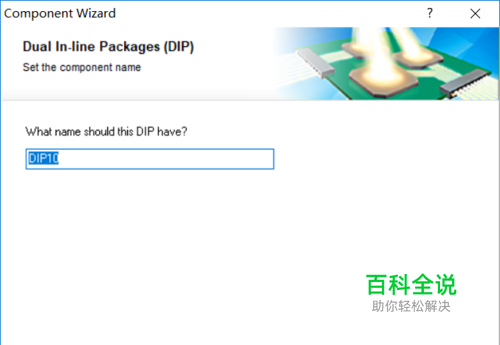

输入封装名称，之后点击“Next”
- 10

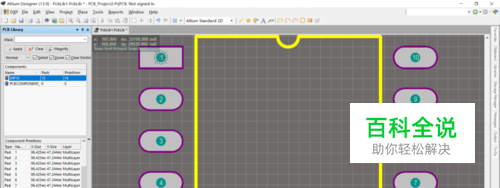

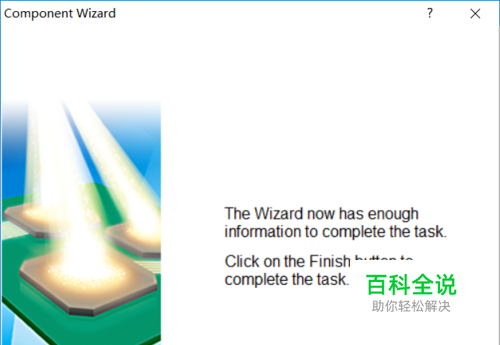

以向导设计封装结束，点击“Finish”。
全程手动画封装
- 01

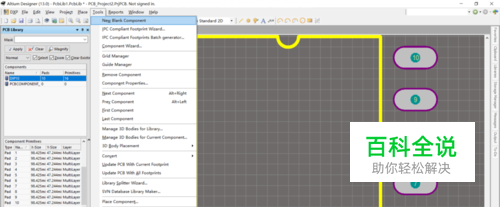

点击菜单栏的“Tools ->New Blank Component”
- 02

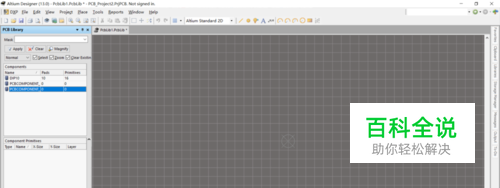

PCB库的“PCB Library”视图的“Components”的列表中出现新的原件，双击它可更改封装名称。
- 03

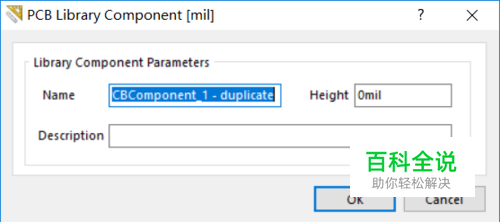

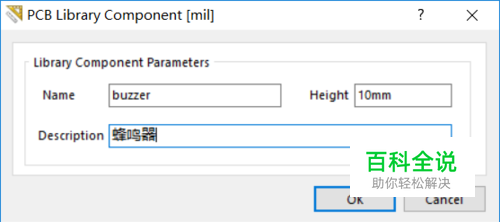

在Name文本框中输入封装名称，在Height中输入高度，在Description中输入备注信息，确认后点击“OK”。
- 04

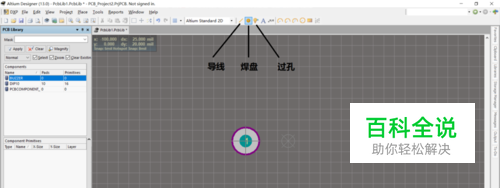

在工具栏选择“焊盘”，放一个到封装编辑区域，放置焊盘的时候点击TAB键可以切换到该焊盘的属性对话框，对该焊盘的尺寸等参数进行更改。
- 05

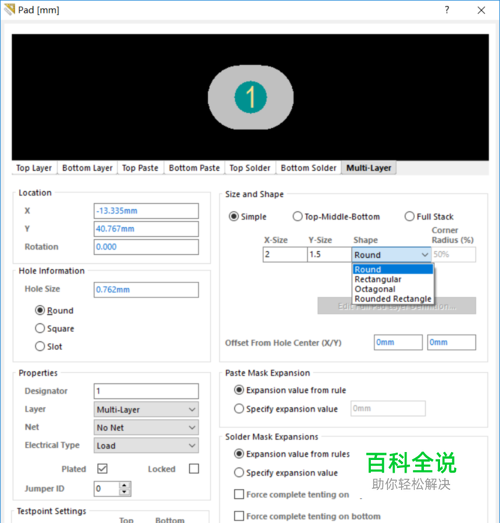

焊盘属性用的最多的就是Size and Shape，这里X-Size代表焊盘的X轴长度，Y-size代表焊盘的Y轴长度，而Shape则是焊盘的形状。
- 06

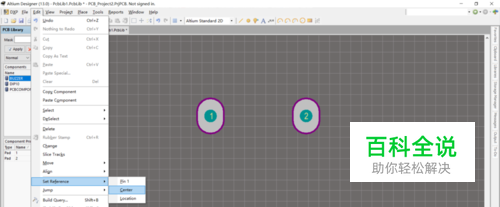

焊盘放置完毕，接着需要绘制丝印了，由于本次绘制的是一个蜂鸣器，一般蜂鸣器都是轴对称的，那么我们需要一个中心点作参考，为了增加工作效率我们可以采用软件自带的中心定位功能。点击菜单栏的“Edit ->Set Reference”选择“Center”。
- 07

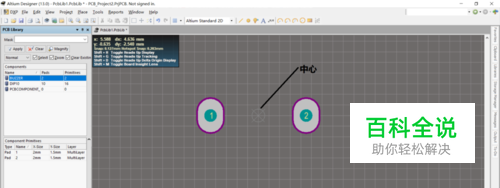

中心点自动移到了两个焊盘的正中间，这就是自动中心定位。
- 08

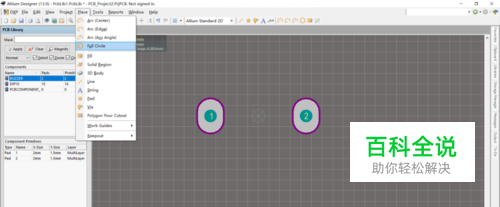

将图层切换到顶层丝印“Top Overlayer”，选择菜单栏的“Place ->Full Circle”准备画圆形丝印。
- 09
将圆形放到中心点，拖动鼠标，绘制一个圆，接着双击该圆，调出属性对话框。
- 10

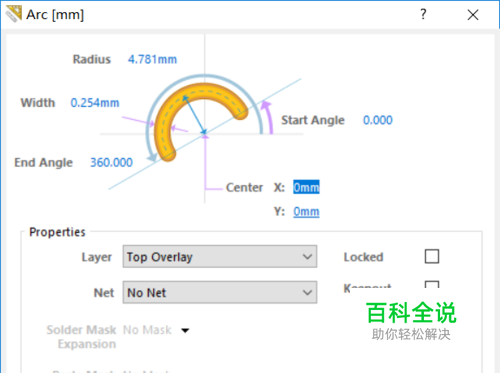

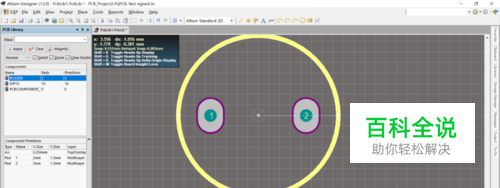

弹出Arc[mm]对话框，这里有圆的直径（Radius），圆心Center，设置为你需要的尺寸，确认后点击“OK”即可。
