Altium Designer创建原理图元件
在用altium designer绘制原理图时，需要放置各种各样的元件原理图。而AD内置的元件虽然很完备，但是难免会遇到找不到你需要的元器件的时候。因此在这种情况下我们便需要自己创建元件的。AD提供了一个完整的创建元件的编辑器，使我们能够根据自己的需要进行编辑或者创建元件。
将详细介绍如何制作原理图元件。
创建库元件
- 01

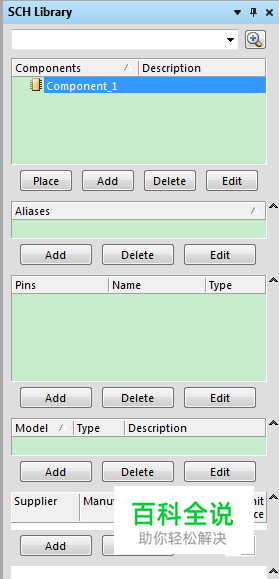

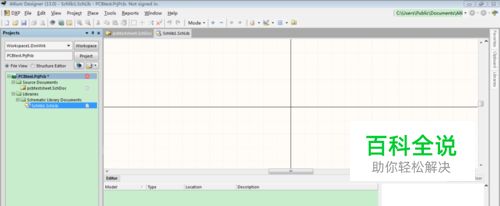

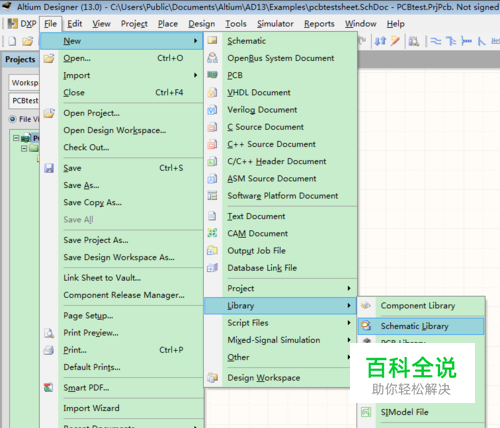

新建原理图库文件。如图所示: 在新建原理图库文件的时候，系统已经自动为该库添加了一个元件，默认名为：Component_1（在SCH library面板可见）。
- 02

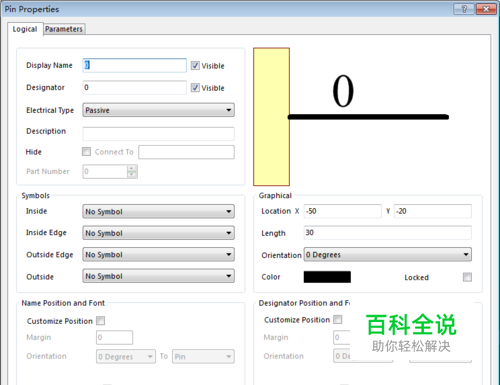

集成元件的原理图符号外形，一般采用矩形或正方形表示。 单击符号绘制工具栏的“放置矩形”。 放置引脚，可以右键点击place——pin，快捷键P P。在放置之前按下TAB键，或者放置之后双击引脚，可以对引脚进行属性设置。如图。 改变引脚方向可按shift+space。
- 03

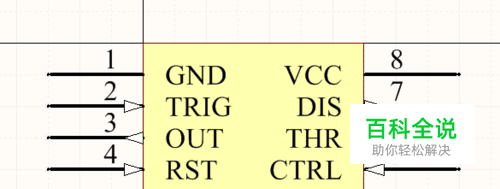

以555为例。根据资料，画出如下图：
- 04

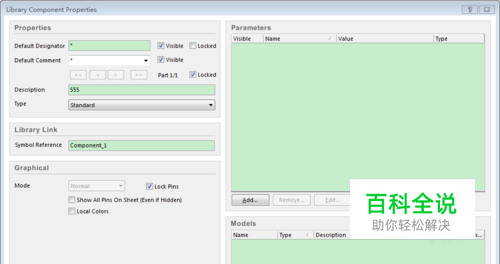

在原理图上右键 工具——器件属性，弹出器件属性窗口，进行相应的设置。
- 05

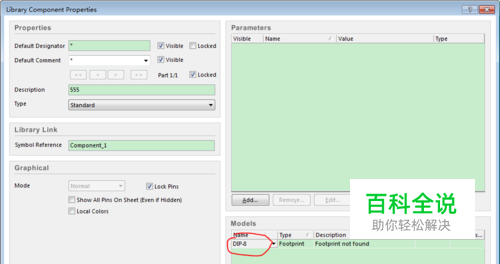

在器件属性窗口中增加PCB封装。
- 06
从查询的资料选出相应的封装，点击确定。如图：
- 07

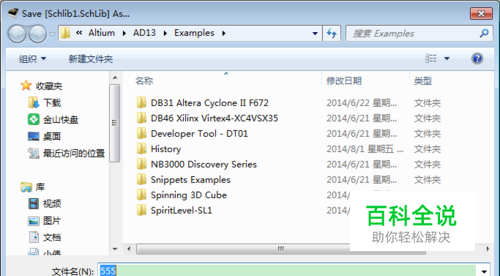

最后保存元器原理图。
- 08

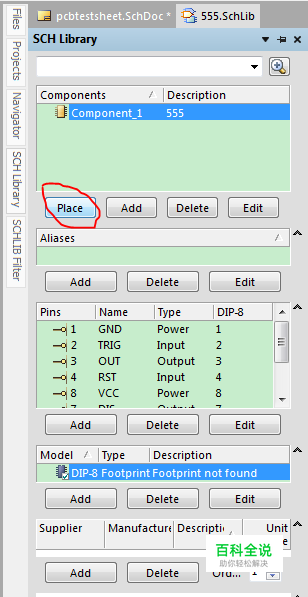

最后就可以放置元器件了。在SCH中点击place。
- 09

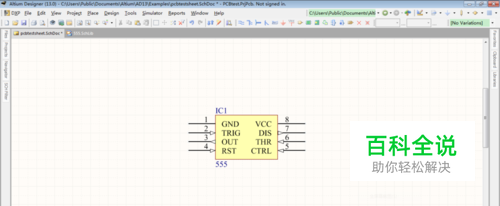

放置后就可以进行布线了。
创建含有子部件的元件
- 01
以美国TI的NE5532为例。有许多的元件含有子部件。因此创建含有子部件的元件原理图是很有必要的。在SCH中点击ADD，新增元件。
- 02

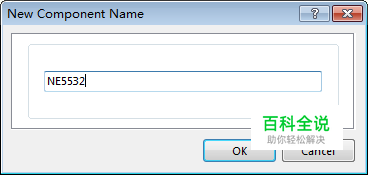

对新增元件进行命名。
- 03

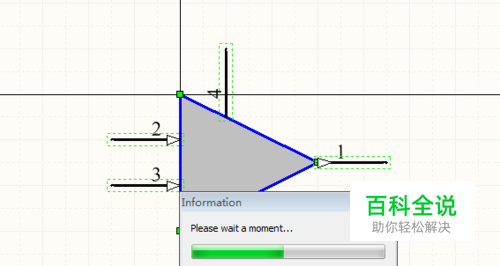

和上文步骤相同，画出一个子部件的原理图。全选子部件，进行复制。
- 04

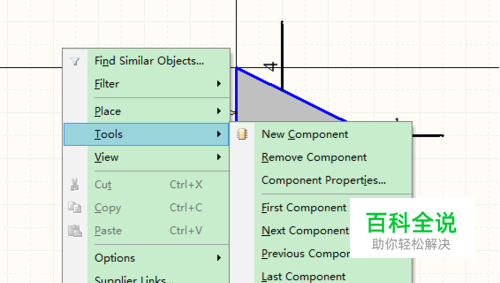

在工具中新建部件。
- 05

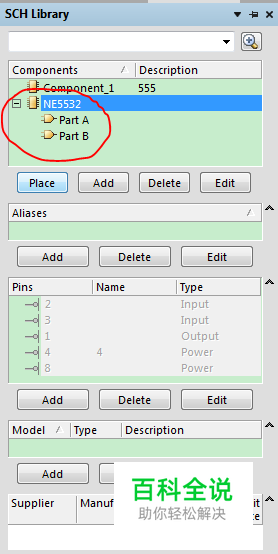

此时SCH中会出现Part A B
- 06
到此为止，就新建好了自己的元件库了。保存好，以后慢慢丰富，省的去网上花费大把时间寻找元件库。最后GOOD LUCK!
