Altium Designer 单部件元件创建
在设计时，使用到的元件，一般都不是在默认的库文件中带的，需要我们自己进行创建，这里同大家分享的是比较简单的一种，就是单部件元件的创建
操作方法
- 01

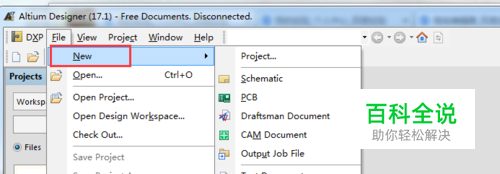

新建元件库，打开 File - New - Library - SCH Library
- 02

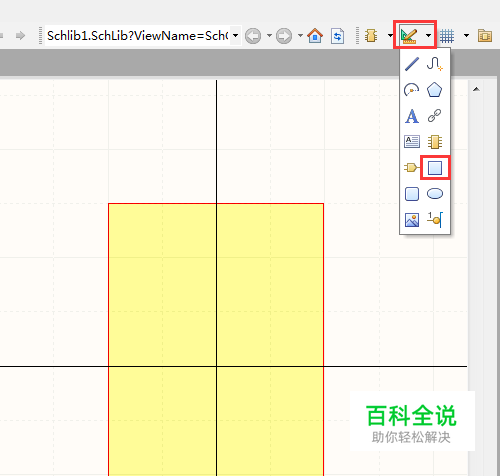

绘制元件外形，选择绘制工具中的方框工具，在元件库绘制界面绘制一个矩形，一般矩形设置在中心位置，绘制完成后，单击“ESC”退出绘制
- 03

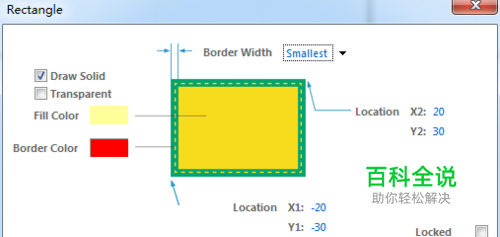

绘制矩形属性设置，双击矩形可以打开 一般勾选“Draw Solid”对矩形框进行填充 “Border Width”边界线宽，选择 Smallest
- 04

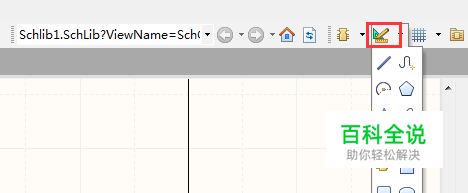

放置管脚，单击工具栏选择管脚，放置时，管脚一端出现“x”代表具有电气特性一端，将这一端朝外侧放置，用于原理图走线，放置过程中，使用空格可以调节管脚方向
- 05

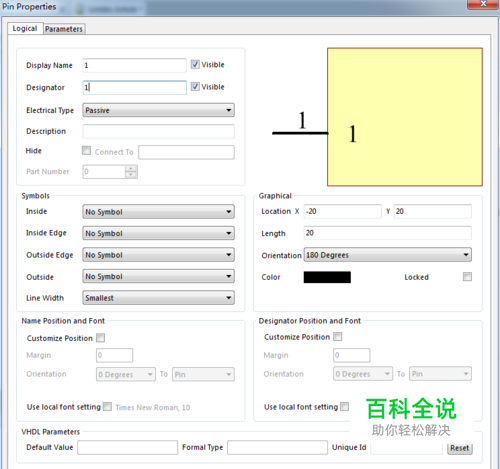

放置过程中，单击“TAB”弹出管脚属性设置对话框 1、基本属性 （1）Display Name：管脚名称，一般以管脚功能来命名 （2）Designator：管脚序号，与 PCB 封装管脚唯一匹配的序号 （3）Visible：可视化设置，一般是勾选状态 （4）Electrical Type：电气类型 input：输入管脚，用于输入信号 I / O：输入 / 输出管脚，既有输入信号又有输出信号 Output：输出管脚，用于输出信号 Open Collector：集电极开路管脚 Passive：无源管脚 Hiz：高阻抗管脚 Open Emitter：发射极管脚 Power：电源管脚 2、Symbols 设置 共有四项，各个参数默认均为“No Symbol”，表示管脚符号没有特殊设置 3、绘图参数 （1）Location：设置位置 （2）Length：管脚长度 （3）Orientation：旋转角度，一般在实际设计时使用空格键来调整即可 （4）Color：管脚颜色，默认为黑色
- 06

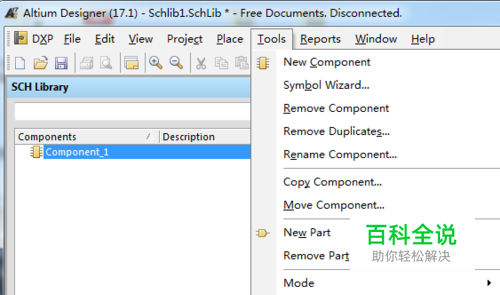

元件属性设置 选择 Tools - Component Properties 可以打开元件属性对话框
- 07

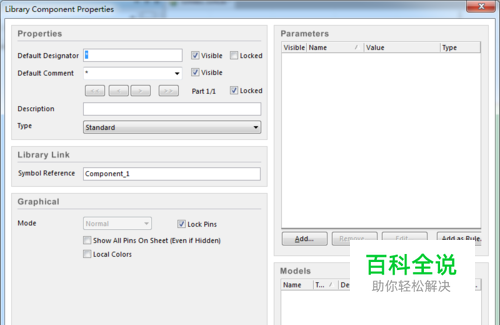

元件参数说明 1、基本属性 （1）Default Designator：元件位号，识别元件的编码 （2）Default Comment：一般用于标记元件的参数 （3）Description：描述，用来写元件的一些备注信息 2、显示设置：主要设置是否显示全部引脚 3、模型：元件需要添加 PCB 封装、仿真或者结构相关联
