Altium Designer 怎么创建工程?
作为一个新手,怎么创建工程就成为了新手一个头痛的的问题。在我学习过Altium Designer 后,把我创建Altium Designer 工程的分享给大家,所以下面的是我个人的创建工程的方式,不足之处请大家见谅。
操作方法
- 01

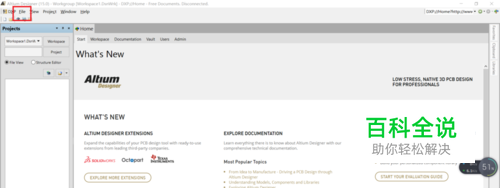

第一步:打开Altium Designer软件,然后找到【file】。
- 02

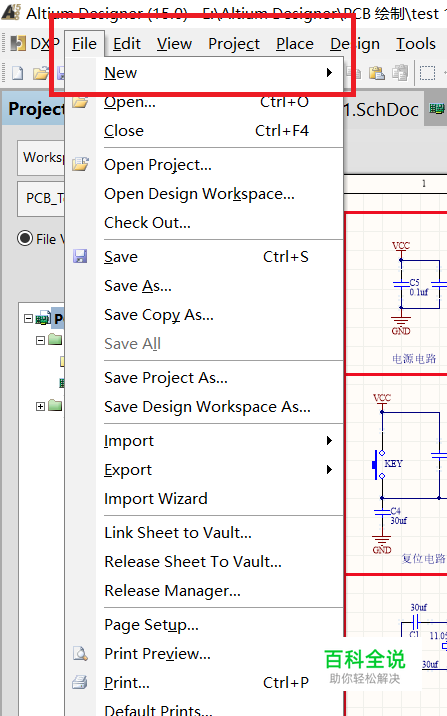

第二步:然后在下拉菜单中,找到【new】
- 03

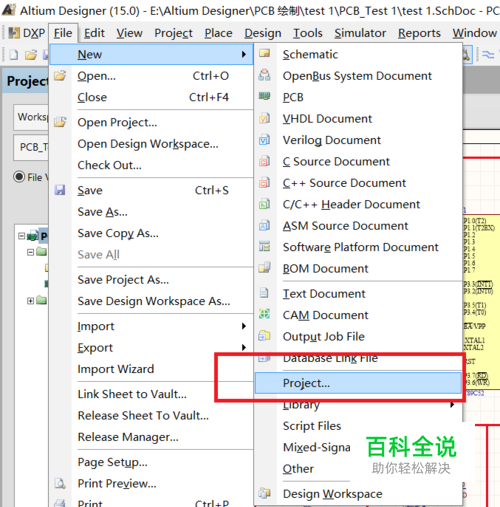

第三步:然后在右弹菜单中,找到【project】
- 04

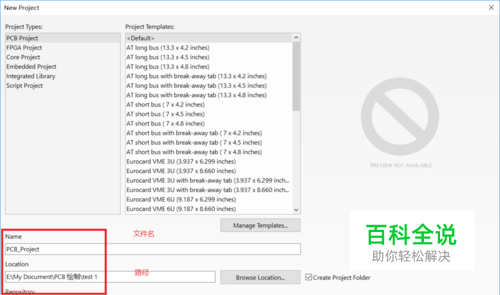

第四步:点击完project后,出现如图所示,有文件名,路径。当所有都设定好后就点击【OK】
- 05

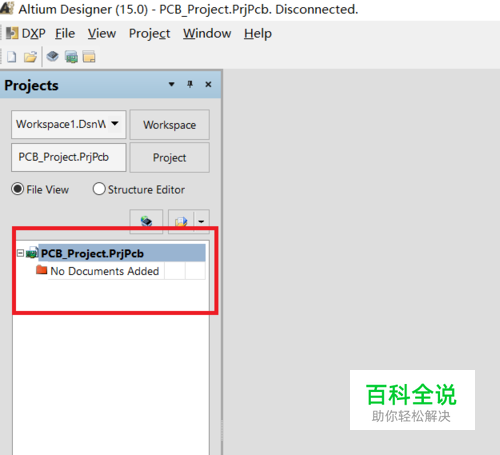

第五步:点击完OK后。出现一个空的工程文件夹,在这个文件夹我们需要添加文件。
- 06

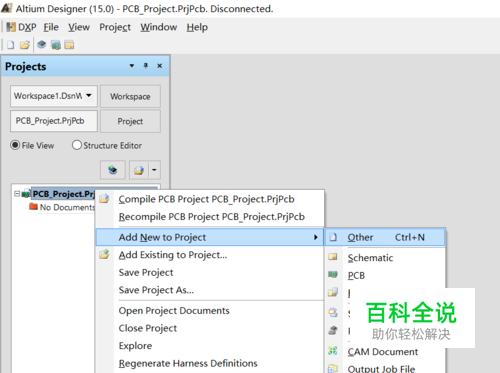

第六步:在这个空的工程文件上,鼠标点击右键,出现如图所示。然后在【Add New to Project】->【Schematic】,这些步骤完成,已经成功向工程文件添加了原理图。
- 07

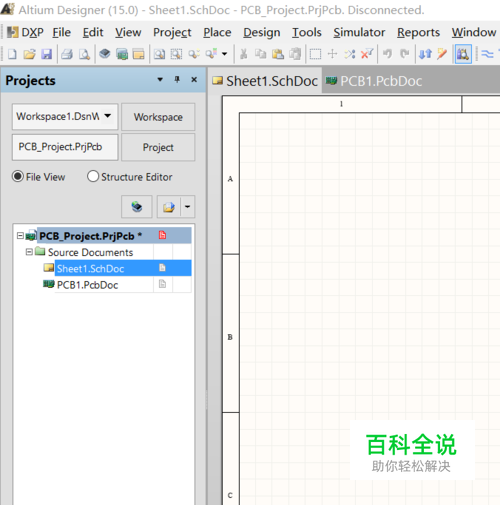

第七步:在重复第六步的操作,然后添加PCB,添加库文件(library):原理图库和PCB库。
- 08
最后一步:保存所创建的文件,右键点在工程上,然后点击片【Save】,保存所有工程文件。
