Altium Designer中原理图初步设计
Altium Desinger是Protel的升级版本,是Altium公司推出的一款电子设计产品,运行的操作系统是Windows,用这款软件可以进行原理图设计制作,电路仿真,PCB绘制等等,是硬件工程师必不可少的设计用软件.下面进行原理图设计的初步讲解.
操作方法
- 01

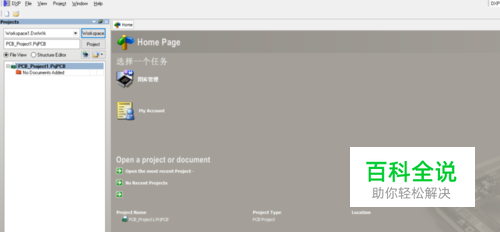

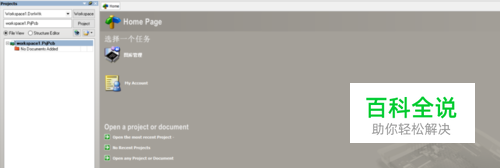

打开Altium Designer软件，依次点击File-New-Project-PCB Project,这样一个PCB工程面板就出现了，鼠标左键单击Workspace-Save Design Workspace,选择一个文件夹并命名文件，这样工作空间就保存了。
- 02

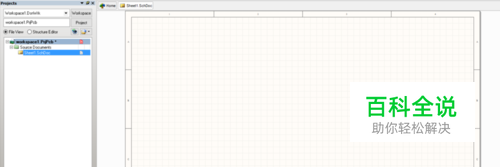

依次单击File-New-Schematic,即可建立一个新的原理图，这样原理图文件会自动添加到项目当中
- 03

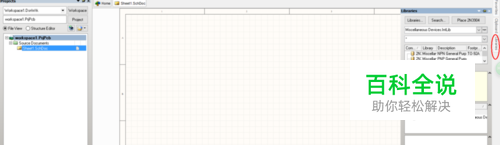

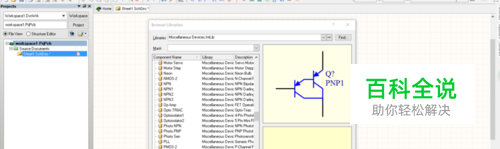

如果想从项目中移除一个原理图文件，只需要右键单击，然后选择Remove from Project即可喽.点击右侧的Library,就可以选择元器件进行原理图绘制。
- 04

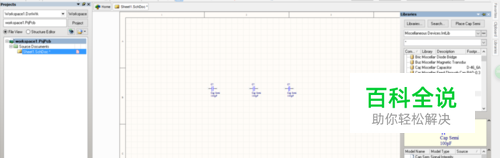

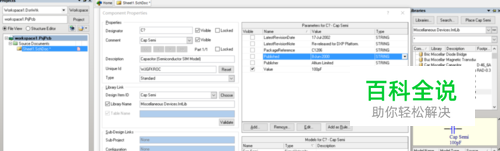

如下图，可以先选择几个电容画在图纸上，双击该元器件即可编辑此电容的属性。在Designator中可以编辑此电容的名称，Comment中可以添加此电容的一些注释，Type中可以选择元件的类型。
- 05

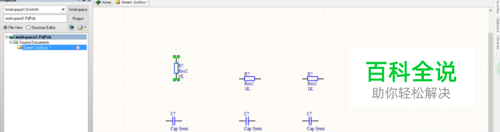

选中元器件后，按空格键即可进行旋转操作，每次旋转90度，若是按住Shift键，再进行旋转，此时是顺时针旋转；按X键，可以进行水平翻转；按Y键，可以进行垂直翻转。
- 06

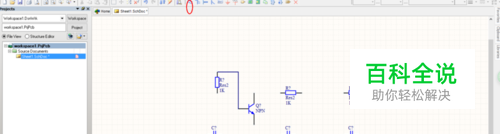

点击Place-Part,也可以进行元器件的放置，连线操作相对简单，单击Place Wire按钮，即可进行连线，这样原理图的简单操作介绍就完成了。
