CAD用户自定义图案填充

CAD用户自定义图案填充
假设要把黄色的花纹均布到天蓝色的区域里。

操作方法

  • 01

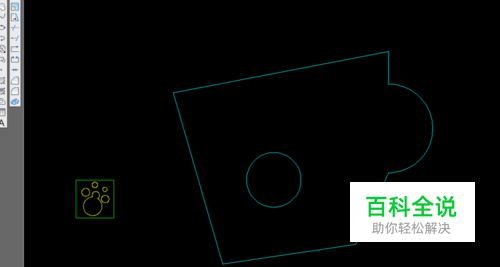

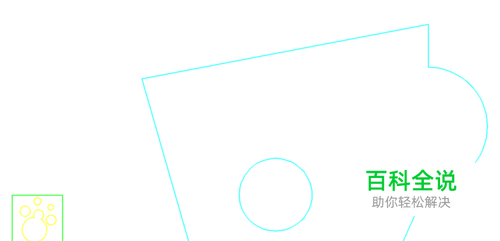

    CAD基础本经验不讲述。 按下图随手描个图形，尺寸自己定义。

  • 02

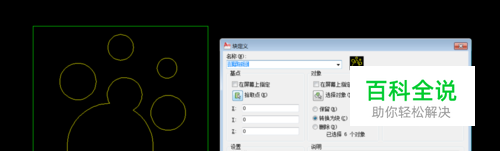

    选中黄色的图形，使用B(block)命令，建立一个图块， 定义名称为：填充图案，定义基点为：图案外形左上角。 点确定，生成图块。

  • 03

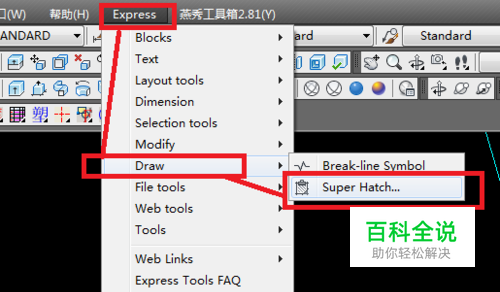

    使用EXPRESS-------DRAW-------SUPER HATCH...

  • 04

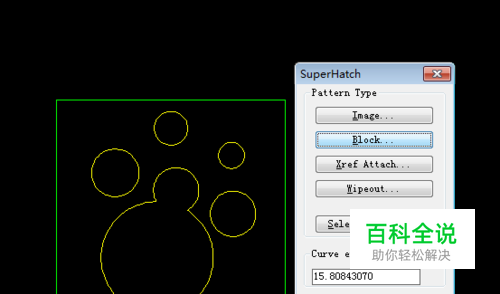

    点BLOCK按钮

  • 05

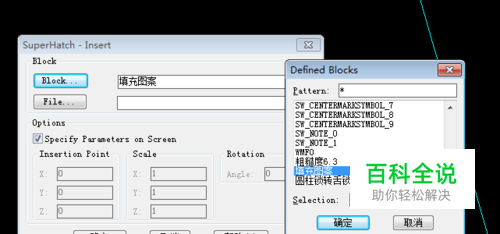

    在这个界面中继续点BLOCK按钮， 在弹出的窗口中找到：填充图案，这个图块， 然后点击确定。

  • 06

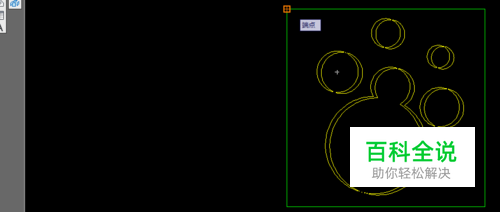

    指定插入点，选下图点亮的线段端点， 输入X,Y比例因子，旋转角度，

  • 07

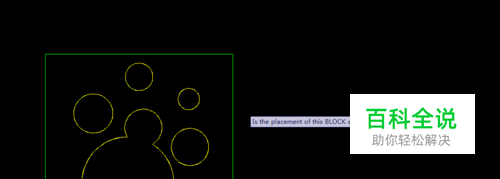

    出现这个问题选YES

  • 08

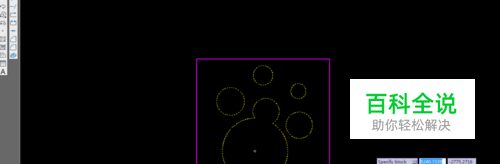

    出现这个问题，在图上选择左上和右下角点，指定粉色的矩形框， 然后按键盘上的回车键。

  • 09

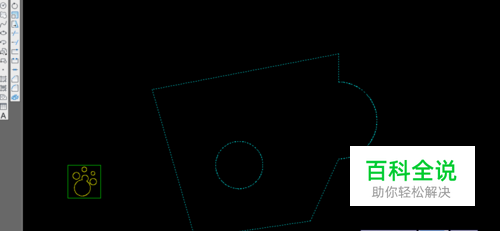

    出现这个问题，点选填充区域。 然后按键盘上的回车键。

  • 10

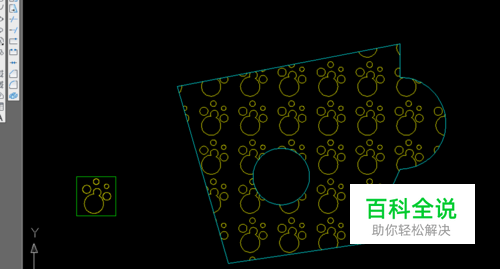

    最后图形填充完成。如下图。 PS: 本教程原创。
