多台电脑工用一条网线菜鸟必学

现在办公越来越多的都要用到计算机，那么在一家办公室里要是有很多的网线像蜘蛛网一样，不但影响办公室的美观，也会影响办公人员情绪。那么要怎么办才能用最少的网线得到最好的利用呢？

操作方法

  • 01

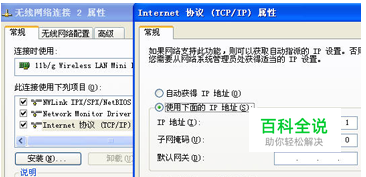

    首先，选择其中一台笔记本电脑作为主机，该主机需要正常的与网线连接，即可以正常的上网：　　打开主机的 “网络连接”，选择“无线网络连接”，右键打开属性对话框，在“常规”选项卡下，双击“TCP/IP 协议”，配置 IP 地址和子网掩码分别为：192.168.0.1 和 255.255.255.0 (如图一所示)，其他的不需要设置。

  • 02

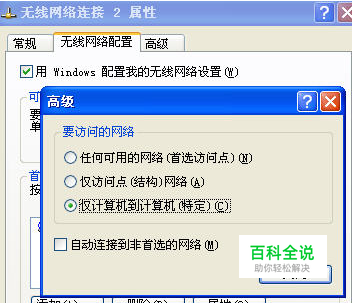

    然后，点击主机的无线网络连接属性窗口的 “无线网络配置”，选中“用windows配置我的无线网络设置”，点击下方的“高级”，在要访问的网络里，勾上“仅计算机到计算机(待定)”，不要勾选“自动连接到非首选的网络”。如图二所示：

  • 03

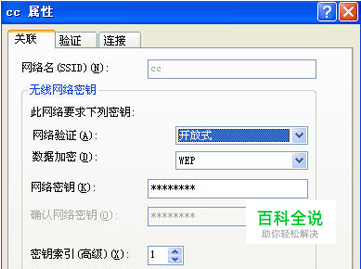

    第三，在主机“无线网络配置”选项卡里，首选网络下，点击“添加”，为主机添加一个SSID。网络名要用英文字母或数字的组合，如abc123;网络验证：开放式;数据加密：WEB;网络密钥：可以输入5或13位ASCII字符 或 10或26位十六进制字符;不要勾选“自动为我提供此密钥”。如图三所示：

  • 04

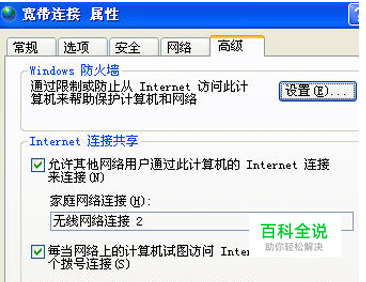

    第四，配置主机的宽带拨号连接属性“ 高级”，勾选“允许其他用户通过此计算机的Internet来连接”和“每当网络上的计算机试图访问Internet时建立一个拨号连接”。如图四所示：

  • 05

    第五，在作为子机的第二台(或者更多数量)笔记本上，配置无线网卡的属性为自动获取即可。然后在可用网络里搜索就可以发现刚才主机设置的 SSID 网络，双击，输入密码后，即可连接成功，实现无线局域网共享上网。
