CAD如何画窗户

CAD如何画窗户

操作方法

  • 01

    打开软件图纸

  • 02

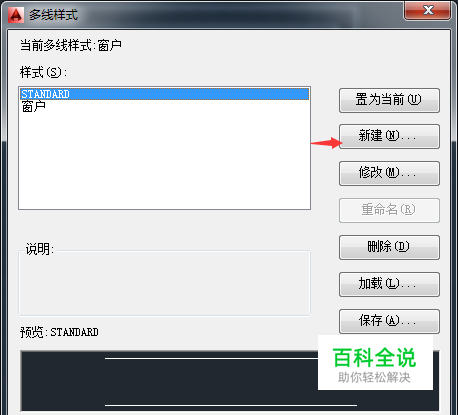

    输入mstle进入多线样式

  • 03

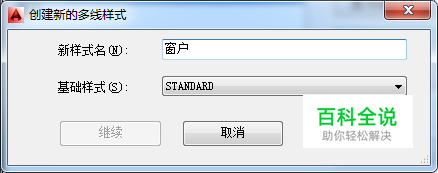

    选择新建，创建我们要新建的窗户线段

  • 04

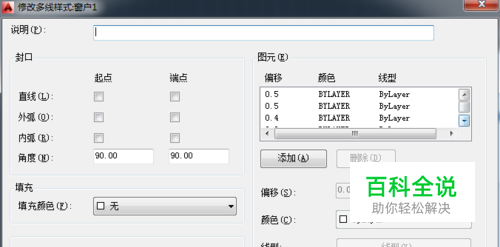

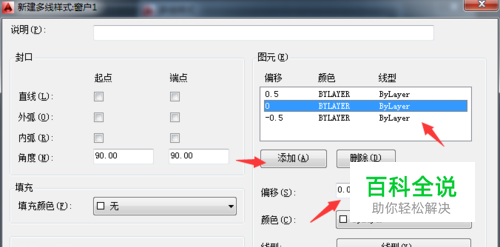

    在图元选择添加，调整好偏移数值

  • 05

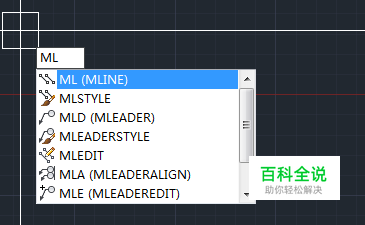

    保存好后在绘制面板输入ml

  • 06

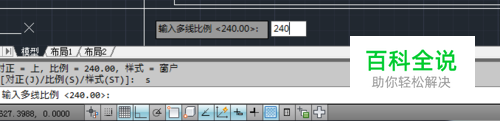

    输入s（比例），输入数值，我的是240

  • 07

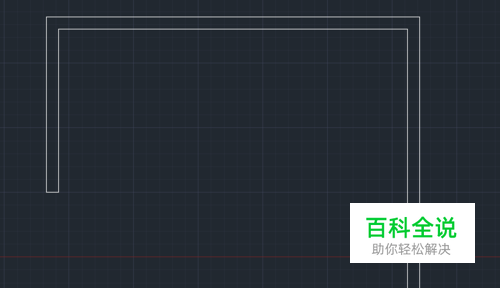

    打开捕捉F3，开始绘制
