3DMAX晶格命令的运用~~~

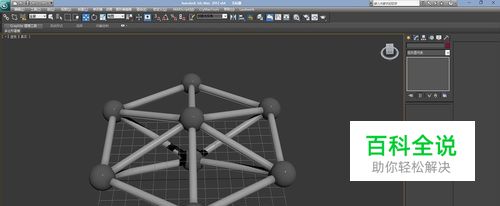

在3DMAX中有很多有意思的修改器，我们可以通过各种修改器对模型进行编辑，从而得到我们效果，下面这个例子是通过晶格命令来创建类似原子分子的效果，如图。
操作方法
- 01
打开3DMAX软件。（这里我们先简单的说下“晶格命令”晶格的前提要求是这个模型上有分段线，比如一个正方体，我们在长宽高上分别给个分段，执行晶格命令，直接就可以出来效果。）
- 02
在右侧的创建面板中找到二维图形，在样条线下找到“星形”。如图。
- 03

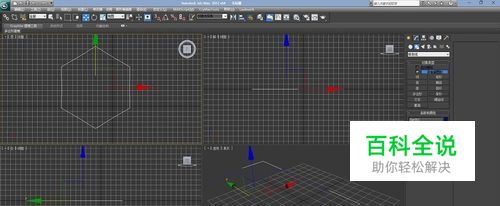

单击“星形”在顶视图上单击创建，这时我们看到一个图形已经被创建完成。如图。
- 04
单击图形，在右侧的修改面板中对其参数进行修改。这里边可以根据自己需要进行修改。如图。
- 05

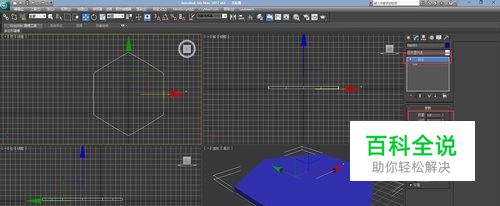

参数修改完成后，在右侧的修改器列表中找到“挤出”并将挤出数量设置为“5”，如图。
- 06
这时我们点击模型，右键在出现的显示菜单中，找到转化为---转化为可编辑多边形。如图。
- 07

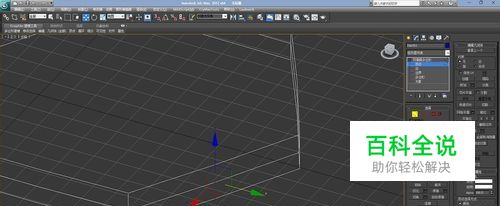

点击“多边形“，在下边找到“挤出”将其再次挤出“5”个数量。如图。
- 08
这时我们再次点选模型“边”命令，将六边模型两角点之间多余的边消除掉，选择要消除的边，按下键盘“Backspace”退格键，这样我们看到边就没有了，以此类推将模型角点间的边都删除掉。如图。
- 09
边删除掉后，我们发现还有多余的点存在，这时我们按上一步的操作，将点消除掉。如图。
- 10

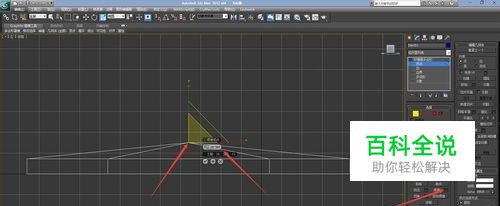

来到左视图，在点模式下，选择最上边的点，全选，进行缩放，将点缩放到中心点附近，点选“焊接”将点缝合在一起，成为一个点。如图。
- 11
按照上一步，将下边的点也进行焊接。如图。
- 12

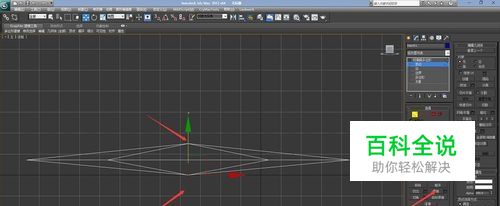

将上下的点进行移动，将距离拉开。如图。
- 13

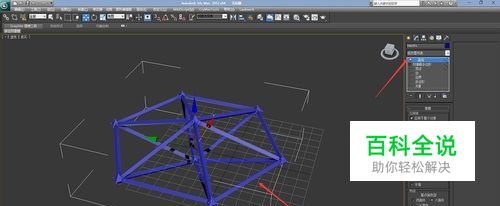

在右侧的修改器列表中找到“晶格”，这时大家看效果出来了。
- 14

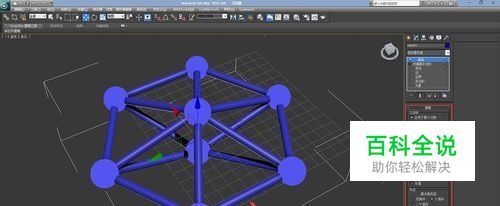

在属性中将参数进行一下修改。将段数增大。我们想要的形状就出来了。如图。
